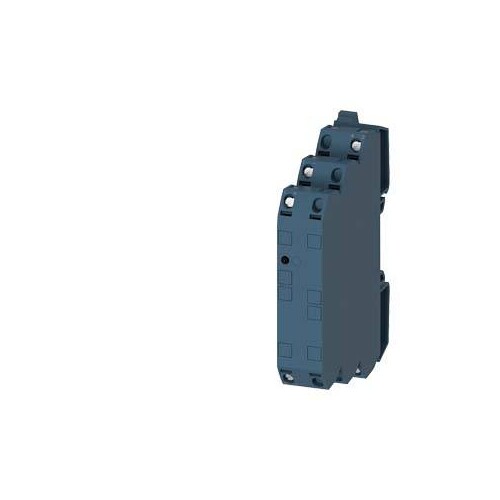

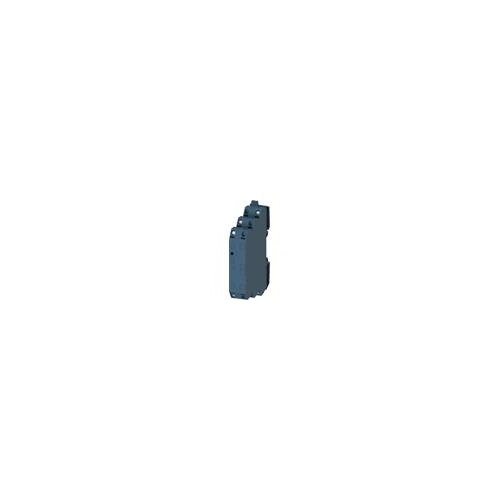

  6. 3RS7006-1FW00 Siemens Trennwandler UC 24 240V, 3 Wege Ein: 0 60mV, 0 100mV, 0 30

3RS7006-1FW00 Siemens Trennwandler UC 24 240V, 3 Wege Ein: 0 60mV, 0 100mV, 0 30

30971445
1348644
1 Stk
4047621001135
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
3RS7006-1FW00
beantwortete(n) Fragen weitere Varianten
Trennwandler AC/DC 24-240 V, 3-Wege-Trennung Eingang: 0-60 mV, 0-100 mV 0-300 mV, 0-500 mV, 0-1 V 0-20 V, 2-10 V, 0-5 mA, 0-10 mA 2-10 V, 0-5 mA, 0-10 mA 0-20mA, 4-20mA, +-5mA, +-20mA Ausgang: 0 - 10 V, 0/4 - 20 mA Schraubanschluss Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und zur einstellbaren Wandlung eines analogen Normsignals oder eines anderen gängigen Sensorsignals zwischen Steuerung und Sensorik/Aktorik.Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängige Sensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Trennwandler 3RS7006-1FW00 ist ein aktiver Universalwandler, der eine Versorgungsspannung von 24 bis 240 V AC/DC unterstützt. Er bietet eine 3-Wege-Trennung und ist ideal für die Umwandlung von analogen Normsignalen. Mit einem Eingang von 0-60 mV, 0-100 mV, 0-300 mV, 0-500 mV und einem Ausgang von 0-10 V oder 0/4-20 mA ermöglicht dieser Wandler eine präzise Signalverarbeitung. Der Trennwandler hat eine kompakte Bauform mit Abmessungen von 93 mm Höhe, 17,5 mm Breite und 72,5 mm Tiefe, was ihn ideal für die Montage auf Hutschienen macht. Mit einer Schutzart von IP20 und einer hohen Stoßspannungsfestigkeit von 4000 V ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Die LED-Anzeige und die einfache Installation durch Schraubanschlüsse machen ihn zu einer benutzerfreundlichen Lösung für industrielle Anwendungen.

Produktinfos

Versorgungsspannung AC: 24 ... 240 V
Versorgungsspannung DC: 24 ... 240 V
Eingangsspannung maximal: 30 V
Ausgangsspannung: 0 ... 10 V
Ausgangsstrom: 0/4 ... 20 mA
Anzahl der Kanäle: 1
Schutzart (IP): IP20

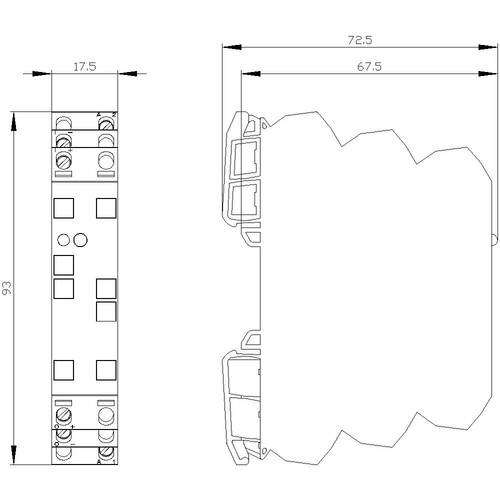

Höhe: 93 mm
Breite: 17,5 mm
Tiefe: 72,5 mm
Aufgenommene Wirkleistung: 0,5 W
Isolationsspannung: 300 V
Stoßspannungsfestigkeit: 4000 V
Temperaturbereich Betrieb: -25 ... +60 °C
Temperaturbereich Lagerung: -40 ... +80 °C
Eingangsimpedanz Stromeingang maximal: 100 Ω
Eingangsimpedanz Spannungseingang minimal: 330 kΩ
Bürde am Spannungsausgang minimal: 2 kΩ
Bürde am Stromausgang maximal: 500 Ω
Anzugsdrehmoment bei Schraubanschluss: 0,5 ... 0,6 N·m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

28044843
Preisanzeige nur nach Anmeldung
20325704
Preisanzeige nur nach Anmeldung
20198570
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RS7006-1FW00

Produktinfos

Bemessungsversorgungsspannung AC: 24|240 V
Bemessungsversorgungsspannung DC: 24|240 V
Art der Spannungsversorgung: 0
Anzahl der Kanäle: 1
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: Ja
Ausführung des elektrischen Anschlusses: EV000415|240
Montageart: Schnappbefestigung Tragschiene
Bürde: 500|500 Ohm
Weitere Details
Bemessungsbetriebsfrequenz: 50|60 Hz
Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
Anzahl der Eingangsbereiche -1 V ... +1 V: 0
Anzahl der Eingangsbereiche -2 V ... +2 V: 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Eingangsbereiche -5 V ... +5 V: 0
Anzahl der Eingangsbereiche -10 V ... +10 V: 0
Anzahl der Eingangsbereiche -20 V ... +20 V: 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV: 1
Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
Anzahl der Eingangsbereiche 0 V ... 1 V: 1
Anzahl der Eingangsbereiche 0 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
Anzahl der Eingangsbereiche 0 V ... 5 V: 0
Anzahl der Eingangsbereiche 0 V ... 10 V: 1
Anzahl der Eingangsbereiche 0 V ... 20 V: 0
Anzahl der Eingangsbereiche 0 V ... 24 V: 0
Anzahl der Eingangsbereiche 0 V ... 30 V: 0
Anzahl der Eingangsbereiche 1 V ... 5 V: 0
Anzahl der Eingangsbereiche 2 V ... 10 V: 1
Anzahl der Eingangsbereiche +5 V ... -5 V: 0
Anzahl der Eingangsbereiche +10 V ... -10 V: 0
Anzahl der Eingangsbereiche 5 V ... 0 V: 0
Anzahl der Eingangsbereiche 5 V ... 1 V: 0
Anzahl der Eingangsbereiche 10 V ... 0 V: 0
Anzahl der Eingangsbereiche 10 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA: 1
Anzahl der Eingangsbereiche 0 mA ... 20 mA: 1
Anzahl der Eingangsbereiche 4 mA ... 20 mA: 0
Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA: 1
Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
Anzahl der Ausgangsbereiche 0 V ... 5 V: 0
Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
Anzahl der Ausgangsbereiche 1 V ... 5 V: 0
Anzahl der Ausgangsbereiche 2 V ... 10 V: 0
Anzahl der Ausgangsbereiche +5 V ... -5 V: 0|60
Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 500|500
Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
Schaltspannung: ohne V
Schaltfrequenz: 1 Hz
Störmeldeausgang: Nein
Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
Galvanische Trennung zwischen den Eingängen: Nein
Galvanische Trennung zwischen Eingang und Ausgang: Ja
Galvanische Trennung zwischen Ausgang zu Ausgang: Nein
SIL gemäß IEC 61508: ohne
Höhe: 93|240 mm
Breite: 17.5 mm
Tiefe: 72.5|60 mm
Leistungsaufnahme: 0.5 W
Bürdeneinfluss: 0 %/100%
Betriebstemperatur: -25|60 °C
Temperaturdrift: 0.015 %/K
Gerätebauform: Einbaugerät
Schutzart (IP): IP20
