2865007 Phoenix MINI MCR-SL-U-UI-NC

25807601
5264019
1 Stk
4046356046565
DE
85437090
MCR-3-Wege-Trennverstärker, mit konfigurierbarem Ein-/Ausgang, zur galvanischen Trennung und Wandlung von Analogsignalen bis 30 V mit Schraubanschluss, Standardkonfiguration
Anmerkungen zur LIMMERT-KI

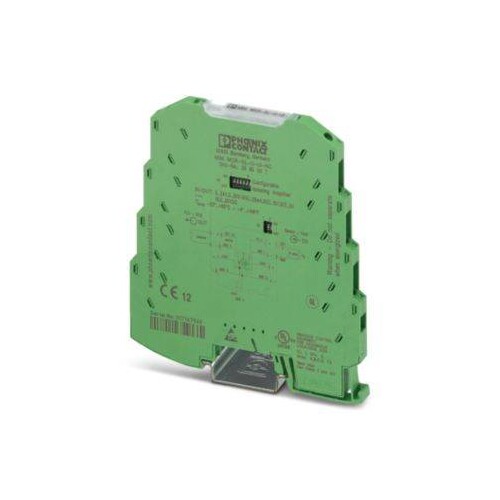

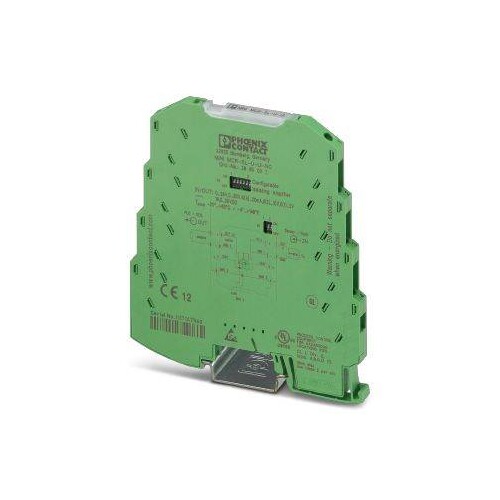

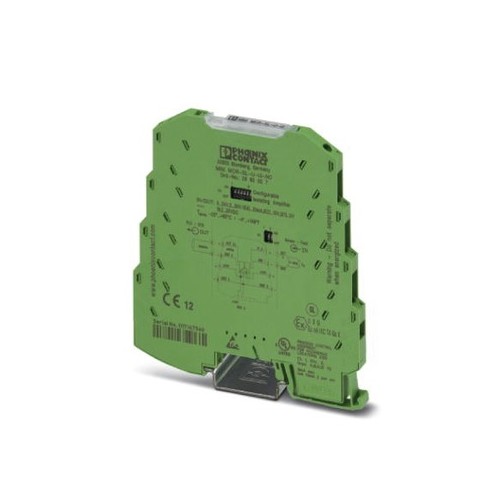

Der MINI MCR-SL-U-UI-NC von Phoenix Contact ist ein hochkompakter 3-Wege-Trennverstärker, der für die galvanische Trennung und Wandlung von Analogsignalen bis 30 V konzipiert ist. Mit einer Breite von nur 6,2 mm und einer Höhe von 93,1 mm eignet sich dieses Gerät ideal für Anwendungen mit begrenztem Platzangebot. Der Trennverstärker verarbeitet Eingangssignale von 0 bis 30 V und gibt analoge Normsignale von 0 bis 20 mA oder 0 bis 10 V aus. Die Konfiguration erfolgt bequem über DIP-Schalter, und die Spannungsversorgung kann über Schraubanschlüsse oder den Tragschienen-Busverbinder bereitgestellt werden. Mit einem Betriebstemperaturbereich von -20 °C bis 65 °C ist der MINI MCR-SL-U-UI-NC vielseitig einsetzbar und bietet zuverlässige Leistung in industriellen Umgebungen. Die Schutzart IP20 gewährleistet, dass das Gerät in geschützten Umgebungen eingesetzt werden kann.

Produktinfos

Anzahl der Kanäle: 1
Breite: 6,2 mm
Höhe: 93,1 mm
Tiefe: 102,5 mm
Umgebungstemperatur (Betrieb): -20 °C ... 65 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Schutzart: IP20
Eingangssignal Spannung: 0 V ... 24 V, 0 V ... 30 V
Max. Eingangsspannung: 50 V DC
Eingangswiderstand Spannungseingang: ca. 125 kΩ (0 ... 24 V), ca. 155 kΩ (0 ... 30 V)
Ausgangssignal Spannung: 0 V ... 10 V, 0 V ... 5 V, 1 V ... 5 V, 2 V ... 10 V
Ausgangssignal Strom: 0 mA ... 20 mA, 4 mA ... 20 mA
Max. Ausgangsspannung: ≤ 12,5 V
Max. Ausgangsstrom: 28 mA
Versorgungsnennspannung: 24 V DC
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
Stromaufnahme maximal: < 19 mA (bei 24 V DC inkl. Last)
Leistungsaufnahme: < 450 mW
Anschlussart: Schraubanschluss
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 2,5 mm²
Abisolierlänge: 12 mm
Schraubengewinde: M3
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsversorgungsspannung DC: 30|19.2 V
Art der Spannungsversorgung: sonstige
Anzahl der Kanäle: 1
Ausführung des elektrischen Anschlusses: Schraubanschluss
Montageart: Schnappbefestigung Tragschiene
Bürde: 500|10000 Ohm
Weitere Details
Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
Anzahl der Eingangsbereiche -1 V ... +1 V: 0
Anzahl der Eingangsbereiche -2 V ... +2 V: 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Eingangsbereiche -5 V ... +5 V: 0
Anzahl der Eingangsbereiche -10 V ... +10 V: 0
Anzahl der Eingangsbereiche -20 V ... +20 V: 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
Anzahl der Eingangsbereiche 0 V ... 1 V: 0
Anzahl der Eingangsbereiche 0 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
Anzahl der Eingangsbereiche 0 V ... 5 V: 0
Anzahl der Eingangsbereiche 0 V ... 10 V: 0
Anzahl der Eingangsbereiche 0 V ... 20 V: 0
Anzahl der Eingangsbereiche 0 V ... 24 V: 1
Anzahl der Eingangsbereiche 0 V ... 30 V: 1
Anzahl der Eingangsbereiche 1 V ... 5 V: 0
Anzahl der Eingangsbereiche 2 V ... 10 V: 0
Anzahl der Eingangsbereiche +5 V ... -5 V: 0
Anzahl der Eingangsbereiche +10 V ... -10 V: 0
Anzahl der Eingangsbereiche 5 V ... 0 V: 0
Anzahl der Eingangsbereiche 5 V ... 1 V: 0
Anzahl der Eingangsbereiche 10 V ... 0 V: 0
Anzahl der Eingangsbereiche 10 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA: 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA: 0
Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
Anzahl der Ausgangsbereiche 0 V ... 5 V: 1
Anzahl der Ausgangsbereiche 0 V ... 10 V: 1
Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
Anzahl der Ausgangsbereiche 1 V ... 5 V: 1
Anzahl der Ausgangsbereiche 2 V ... 10 V: 1
Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
Störmeldeausgang: Nein
Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
Galvanische Trennung zwischen den Eingängen: Nein
Höhe: 93.1 mm
Breite: 6.2 mm
Tiefe: 101.2 mm
Leistungsaufnahme: 0.45 W
Betriebstemperatur: -20|65 °C
Temperaturdrift: 0.01 %/K
Gerätebauform: Einbaugerät
Schutzart (IP): IP20
