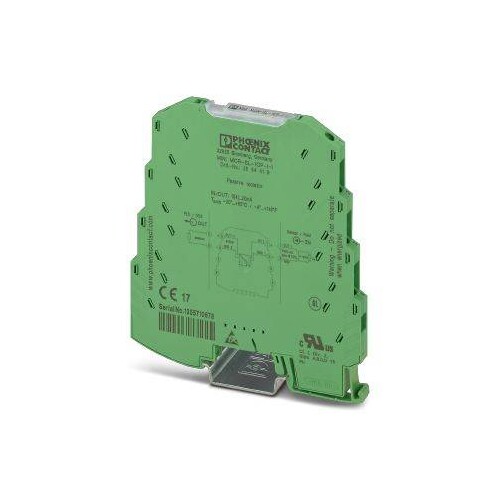

2864419 Phoenix Passivtrenner

28530461
1 Stk
4017918974848
DE
85437090
MCR-Passiv-Trenner, einkanalig, zur galvanischen Trennung von Stromsignalen ohne Vorsorgungsspannung, mit Schraubanschluss
Anmerkungen zur LIMMERT-KI

Der Phoenix Passivtrenner MINI MCR-SL-1CP-I-I ist ein kompakter, einkanaliger isolierender Verstärker, der zur galvanischen Trennung von Stromsignalen ohne zusätzliche Versorgungsspannung eingesetzt wird. Mit einer Breite von nur 6,2 mm eignet er sich ideal für Anwendungen, bei denen der Platz begrenzt ist. Der Passivtrenner unterstützt Eingangsströme von 0 mA bis 20 mA sowie 4 mA bis 20 mA und bietet eine hohe Signalübertragung mit minimalem Spannungsabfall von nur 1,7 V. Der integrierte Schraubanschluss ermöglicht eine einfache Installation und den Anschluss an verschiedene Leitungsquerschnitte. Der MINI MCR-SL-1CP-I-I ist für Betriebstemperaturen von -20 °C bis 65 °C geeignet und bietet Schutzart IP20, was ihn zu einer zuverlässigen Wahl für industrielle Anwendungen macht.

Produktinfos

Bauform: Einkanalig
Breite: 6,2 mm
Höhe: 93,1 mm
Tiefe: 102,5 mm
Betriebstemperatur: -20 °C ... 65 °C
Lagertemperatur: -40 °C ... 85 °C
Schutzart: IP20
Max. Eingangsstrom: 40 mA
Max. Eingangswechselspannung: 18 V
Eingangssignal: 0 mA ... 20 mA, 4 mA ... 20 mA
Ausgangssignal: 0 mA ... 20 mA, 4 mA ... 20 mA
Versorgungsspannung: Keine separate Versorgungsspannung erforderlich
Anschlussart: Schraubanschluss
Maximale Übertragungsfehler: ≤ 0.1 %
Farbe: Grün
Gehäusematerial: PBT
Montageart: DIN-Schiene 35 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kanäle: 1
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Montageart: Schnappbefestigung Tragschiene
    Bürde: 600|600 Ohm
    Weitere Details
    Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Eingangsbereiche -1 V ... +1 V: 0
    Anzahl der Eingangsbereiche -2 V ... +2 V: 0
    Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Eingangsbereiche -5 V ... +5 V: 0
    Anzahl der Eingangsbereiche -10 V ... +10 V: 0
    Anzahl der Eingangsbereiche -20 V ... +20 V: 0
    Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Eingangsbereiche 0 V ... 1 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 10 V: 0
    Anzahl der Eingangsbereiche 0 V ... 20 V: 0
    Anzahl der Eingangsbereiche 0 V ... 24 V: 0
    Anzahl der Eingangsbereiche 0 V ... 30 V: 0
    Anzahl der Eingangsbereiche 1 V ... 5 V: 0
    Anzahl der Eingangsbereiche 2 V ... 10 V: 0
    Anzahl der Eingangsbereiche +5 V ... -5 V: 0
    Anzahl der Eingangsbereiche +10 V ... -10 V: 0
    Anzahl der Eingangsbereiche 5 V ... 0 V: 0
    Anzahl der Eingangsbereiche 5 V ... 1 V: 0
    Anzahl der Eingangsbereiche 10 V ... 0 V: 0
    Anzahl der Eingangsbereiche 10 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
    Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
    Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
    Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
    Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
    Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
    Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 10 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
    Anzahl der Ausgangsbereiche 1 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 2 V ... 10 V: 0
    Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
    Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
    Störmeldeausgang: Nein
    Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
    Galvanische Trennung zwischen den Eingängen: Nein
    Höhe: 93.1 mm
    Breite: 6.2 mm
    Tiefe: 101.2 mm
    Leistungsaufnahme: 0.034 W
    Betriebstemperatur: -20|65 °C
    Temperaturdrift: 0.002 %/K
    Gerätebauform: Einbaugerät
    Schutzart (IP): IP20
