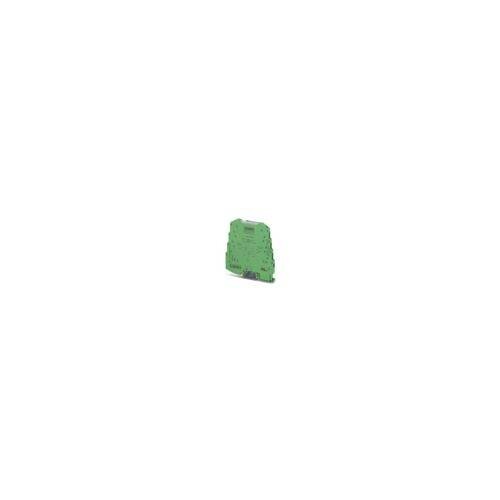

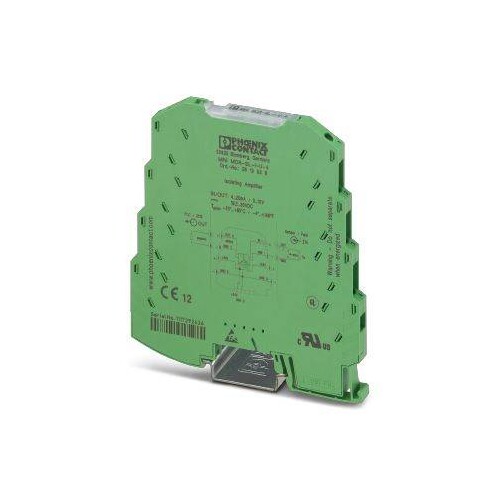

2813538 Phoenix Mini MCR-SL-I-U-4 Trennverstärker

20347880
5272769
1 Stk
4046356100632
DE
85437090
weitere Infos weitere Infos ausblenden
Phoenix
2813538
beantwortete(n) Fragen weitere Varianten
MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogsignalen, mit Schraubanschluss, Eingangssignal: 4 mA ... 20 mA, Ausgangssignal: 0 V ... 10 V
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Phoenix Mini MCR-SL-I-U-4 Trennverstärker ist ein hochkompakter MCR 3-Wege-Trennverstärker, der für die galvanische Trennung von analogen Signalen konzipiert ist. Mit einem Eingangssignal von 4 mA bis 20 mA und einem Ausgangssignal von 0 V bis 10 V bietet er eine zuverlässige Signalverarbeitung. Die Abmessungen von 6,2 mm Breite, 93,1 mm Höhe und 102,5 mm Tiefe ermöglichen eine platzsparende Installation. Der Verstärker zeichnet sich durch einen niedrigen Stromverbrauch von weniger als 9 mA und eine Leistungsaufnahme von unter 200 mW aus. Er ist für den Betrieb in einem Temperaturbereich von -20 °C bis 65 °C geeignet und hat die Schutzart IP20. Dank der Schraubanschlüsse ist die Installation einfach und schnell. Der Mini MCR-SL-I-U-4 ist eine ideale Lösung für Anwendungen, die eine zuverlässige Signaltrennung und -verarbeitung erfordern.

Produktinfos

Eingangssignal: 4 mA ... 20 mA
Ausgangssignal: 0 V ... 10 V
Max. Eingangsstrom: 50 mA
Eingangsimpedanz: ca. 50 Ω
Nennversorgungsspannung: 24 V DC
Versorgungsspannungsbereich: 19.2 V DC ... 30 V DC
Max. Stromverbrauch: < 9 mA
Leistungsaufnahme: < 200 mW
Abmessungen (B x H x T): 6,2 mm x 93,1 mm x 102,5 mm
Betriebstemperatur: -20 °C ... 65 °C
Lagertemperatur: -40 °C ... 85 °C
Schutzart: IP20
Verbindungsmethode: Schraubanschluss
Farben: grün
Gehäusematerial: PBT
Montageposition: beliebig
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02046291
    Preisanzeige nur nach Anmeldung
    01372854
    Preisanzeige nur nach Anmeldung
    20346179
    Preisanzeige nur nach Anmeldung
    02253967
    Preisanzeige nur nach Anmeldung
    02002688
    Preisanzeige nur nach Anmeldung
    02002646
    Preisanzeige nur nach Anmeldung
    02002660
    Preisanzeige nur nach Anmeldung
    01040838
    Preisanzeige nur nach Anmeldung
    20111343
    Preisanzeige nur nach Anmeldung
    20686050
    Preisanzeige nur nach Anmeldung
    01379217
    Preisanzeige nur nach Anmeldung
    20257328
    Preisanzeige nur nach Anmeldung
    21074341
    Preisanzeige nur nach Anmeldung
    26017355
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsversorgungsspannung DC: 30|19.2 V
    Art der Spannungsversorgung: sonstige
    Anzahl der Kanäle: 1
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Montageart: Schnappbefestigung Tragschiene
    Bürde: 10000|10000 Ohm
    Weitere Details
    Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Eingangsbereiche -1 V ... +1 V: 0
    Anzahl der Eingangsbereiche -2 V ... +2 V: 0
    Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Eingangsbereiche -5 V ... +5 V: 0
    Anzahl der Eingangsbereiche -10 V ... +10 V: 0
    Anzahl der Eingangsbereiche -20 V ... +20 V: 0
    Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Eingangsbereiche 0 V ... 1 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 10 V: 0
    Anzahl der Eingangsbereiche 0 V ... 20 V: 0
    Anzahl der Eingangsbereiche 0 V ... 24 V: 0
    Anzahl der Eingangsbereiche 0 V ... 30 V: 0
    Anzahl der Eingangsbereiche 1 V ... 5 V: 0
    Anzahl der Eingangsbereiche 2 V ... 10 V: 0
    Anzahl der Eingangsbereiche +5 V ... -5 V: 0
    Anzahl der Eingangsbereiche +10 V ... -10 V: 0
    Anzahl der Eingangsbereiche 5 V ... 0 V: 0
    Anzahl der Eingangsbereiche 5 V ... 1 V: 0
    Anzahl der Eingangsbereiche 10 V ... 0 V: 0
    Anzahl der Eingangsbereiche 10 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 20 mA: 0
    Anzahl der Eingangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
    Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
    Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
    Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
    Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
    Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
    Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 10 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
    Anzahl der Ausgangsbereiche 1 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 2 V ... 10 V: 0
    Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
    Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 0
    Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 0
    Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
    Störmeldeausgang: Nein
    Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
    Galvanische Trennung zwischen den Eingängen: Nein
    Höhe: 93.1 mm
    Breite: 6.2 mm
    Tiefe: 101.2 mm
    Leistungsaufnahme: 0.2 W
    Betriebstemperatur: -20|65 °C
    Temperaturdrift: 0.01 %/K
    Gerätebauform: Einbaugerät
    Schutzart (IP): IP20
