857-560 Wago JUMPFLEX® Messumformer Spannungsmessumformer konfigurierbar mi

25874864
4699973
1 Stk
4055143481571
DE
85437090
857-560
beantwortete(n) Fragen weitere Varianten
Spannungsmessumformer, Spannungseingangssignal, Strom- und Spannungsausgangssignal, Digitalausgang, Konfiguration per Software, Versorgungsspannung DC 24 V, 6 mm Baubreite
Anmerkungen zur LIMMERT-KI

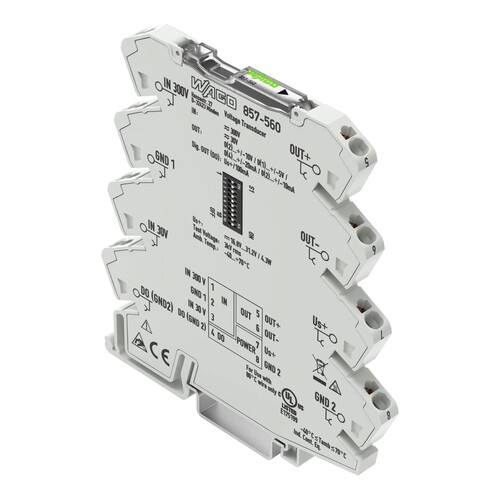

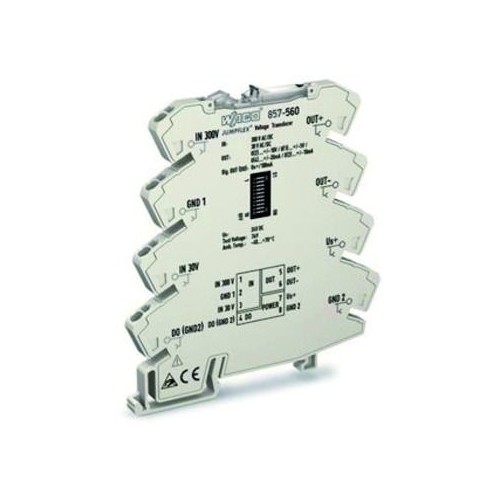

Der Wago JUMPFLEX® Messumformer ist ein hochentwickelter Spannungsmessumformer, der sowohl AC- als auch DC-Spannungen bis zu 300 V misst und das Eingangssignal in ein standardisiertes analoges Ausgangssignal umwandelt. Mit einer Modulbreite von nur 6 mm ist er besonders kompakt und eignet sich ideal für Anwendungen, bei denen der Platz begrenzt ist. Der Messumformer verfügt über zwei isolierte Mess-Eingänge für 30 V und 300 V AC/DC sowie eine RMS-Messung oder arithmetisches Mittel für präzise Ergebnisse. Die Konfiguration erfolgt bequem über DIP-Schalter oder eine Software-App, während die sichere 3-Wege-Isolation mit 2,5 kV Testspannung nach DIN EN 61010-1 gewährleistet ist. Mit einem Temperaturbereich von -25 bis 70 °C und einer Schutzart von IP20 ist dieser Messumformer für eine Vielzahl von industriellen Anwendungen geeignet.

Produktinfos

Versorgungsspannung: 24 VDC
Modulbreite: 6 mm
Eingangssignaltyp: Spannung
Max. Eingangsspannung: 600 V (IN 1); 60 V (IN 2)
Eingangssignalspannung: 300 V AC/DC (IN 1); 30 V AC/DC (IN 2)
Max. Frequenzbereich: 10 … 100 Hz (AC)
Ausgangssignaltyp: Strom; Spannung
Ausgangsspannung: 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Ausgangsstrom: 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA
Max. Schaltspannung (DO): Versorgungsspannung angewendet
Max. Dauerspannung (DO): 100 mA
Anzahl der Schaltgrenzen (DO): 1 oder 2 (einstellbar)
Betriebstemperatur: -25 … 70 °C
Lagertemperatur: -40 … 85 °C
Schutzart: IP20
Gewicht: 39,1 g
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anfangswert Messbereich Spannung: 30 V
Endwert Messbereich Spannung: 300 V
Frequenz des Bemessungsstroms: 100 Hz
Ausführung des Analogausgangs: 0 - 10 V
Konfigurationsfunktion integriert: Ja
Mit Schaltausgang: Nein
Weitere Details
Montageart: Hutschiene TH35
