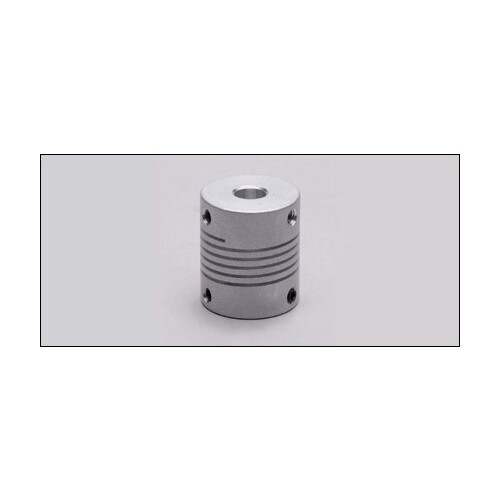

E60066 IFM Wendelkupplung mit Klemm- Verbindung

10041815
8404145
1 Stk
DE
84836080
COUPLING 25-6-10-32-KV
Anmerkungen zur LIMMERT-KI

Die IFM Wendelkupplung E60066 ist eine hochflexible Kupplung mit Klemmverbindung, die für präzise Anwendungen in der Maschinenbauindustrie entwickelt wurde. Mit einem Durchmesser von 6 mm und 10 mm bietet sie eine maximale Drehzahl von 6000 1/min und ein maximales Drehmoment von 120 Ncm. Die Kupplung ist aus Aluminium gefertigt und zeichnet sich durch ein geringes Gewicht von nur 0,035 kg aus. Sie ermöglicht radiale, axiale und Winkelverschiebungen, was sie ideal für den Einsatz in dynamischen Umgebungen macht. Mit einer Steifigkeit der Torsionsfeder von 16 Nm/rad ist sie robust und zuverlässig. Diese Kupplung ist eine ausgezeichnete Wahl für Anwendungen, die Flexibilität und Präzision erfordern.

Produktinfos

Bauform: Flexible Kupplung mit Klemmverbindung
Durchmesser 1: 6 mm
Durchmesser 2: 10 mm
Dimension D: 25 mm
A1: 6 mm
A2: 10 mm
Länge: 32 mm
a: 8 mm
S: M3
Max. Drehzahl: 6000 1/min
Max. Drehmoment: 120 Ncm
Max. Drehmoment Klemmenschrauben: 100 Ncm
Steifigkeit der Torsionsfeder: 16 Nm/rad
Max. radiale Verschiebung: ± 0,35 mm
Max. Winkelverschiebung: ± 4,0 °
Max. axiale Verschiebung: ± 0,5 mm
Gehäusematerial: Aluminium
Gewicht: 0,035 kg
