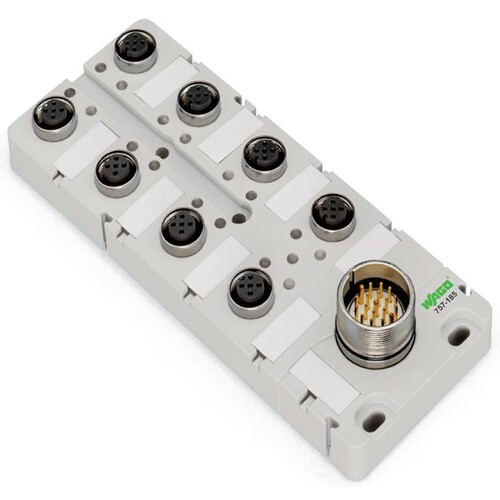

757-185 Wago M12 Sensor / Aktorbox, 8 fach, 5 polig, M23-Anschluss

30989294
4494618
1 Stk
4050821054344
DE
85366990
757-185
beantwortete(n) Fragen weitere Varianten
M12-Sensor-/-Aktorbox, 8-fach, 5-polig, M23-Anschluss
Anmerkungen zur LIMMERT-KI

Die Wago M12 Sensor-/Aktuatorbox ist eine vielseitige 8-fach, 5-polige Lösung mit M23-Anschluss, die sich ideal für industrielle Anwendungen eignet. Sie bietet eine Betriebsspannung von DC 10 bis 30 V und eine maximale Strombelastbarkeit von 2 A für Signalleitungen und 9 A für Versorgungsleitungen. Mit einem robusten Gehäuse aus PA 66 (UL 94 V0) und einer Schutzart von IP67 ist die Box für den Einsatz in rauen Umgebungen geeignet. Die integrierten grünen und gelben LEDs bieten eine klare Anzeige des Betriebs- und Signalstatus. Diese Box ist perfekt für die Verbindung von Sensoren und Aktuatoren in automatisierten Systemen und gewährleistet eine zuverlässige Leistung bei Temperaturen von -25 bis 80 °C.

Produktinfos

Anzahl der Anschlüsse: 8
Polzahl: 5
Anschluss: M23 (19-polig)
Betriebsspannung: DC 10 … 30 V
Max. Kontaktwiderstand: 0,01 Ω
Strombelastbarkeit der Signalleitungen: 2 A
Strombelastbarkeit der Versorgungsleitungen: 9 A
Galvanische Trennung: 500 V
Isolationswiderstand: 1000 MΩ
Signalcharakteristik: PNP
Betriebstemperatur: -25 … 80 °C
Schutzart: IP67
Breite: 60 mm
Höhe: 34 mm
Tiefe: 152 mm
Gehäusematerial: PA 66 (UL 94 V0)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Breite: 60
    Höhe: 34|30
    Gehäusefarbe: EV000154|80
    Bemessungsspannung: 32
    Länge: 152
    Werkstoff des Gehäuses: Kunststoff
    Betriebstemperatur: -25|80
    Mit Potentialtrennung: 1|30
    Betriebsspannung: 10|30
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Werkstoff der Kontaktbeschichtung: Gold
    Max. Strombelastbarkeit pro E/A-Signal: 2
    Max. Strombelastbarkeit pro Anschlusssockel: 9
    Max. Summenstrom: 5|30
    Schutzart (IP): IP68
    Mit LED-Anzeige: Ja
    Verschmutzungsgrad: 3
    Anschluss für NPN-Sensoren: Nein
    Anzahl der Kanäle pro Steckplatz: 8
    Anzahl der Sensor-/Aktor-Steckplätze: 8
    Ausführung der Abgänge für Sensor-/Aktorleitungen: M12
    Gewindebuchsen der Sensor-/Aktor-Steckplätze: EV004315|80
    Kabelverschraubung für Kabelaußendurchmesser: Gold
    Durchmesser der Kontaktbuchse: EV000069|80
    Polzahl der Sensor-/Aktor-Steckplätze: 5
    Schleppkettentauglichkeit der Fixkabelversion: Nein
    Ausführung des Steckverbinders für Stammleitung: 60
    Werkstoff des Isolierkörpers: PA
    Anschließbarer Leiterquerschnitt: Messing
    Werkstoff des Kontaktgrundkörpers: Messing
