  6. 1041950 Sick Optic Elec DME4000 312 DISTANZ-MESS-EINHEIT

1041950 Sick Optic Elec DME4000 312 DISTANZ-MESS-EINHEIT

29012557
1 Stk
4047084141539
DE
90314990
weitere Infos weitere Infos ausblenden
Sick Optic Elec
1041950
beantwortete(n) Fragen weitere Varianten
Long-Range-Distanzsensoren , DME4000 , Messbereich: 0,15 m ... 220 m, auf Reflexionsfolie ¿Diamond Grade¿ , Wiederholgenauigkeit: 3 mm , Genauigkeit: ± 6 mm , Ausgabezeit: 2 ms , Kommunikationsschnittstelle: PROFIBUS DP , Anschlussart: Stecker, 2 x M12, 5-polig, B-codiert, 1 x M16, 8-polig, B-codiert , Stromaufnahme: Bei 24 V DC < 250 mA
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Sick Optic Elec DME4000 312 ist ein hochpräziser Distanzsensor, der für Messbereiche von 0,15 bis 220 mm ausgelegt ist. Mit einer Genauigkeit von ± 6 mm und einer Wiederholgenauigkeit von 3 mm liefert dieser Sensor zuverlässige Ergebnisse in industriellen Anwendungen. Die Messwertausgabe erfolgt in nur 2 ms, und die einstellbare Auflösung reicht von 0,05 bis 5 mm. Der Sensor arbeitet bei einer Versorgungsspannung von 18 bis 30 V DC und hat eine maximale Verfahrgeschwindigkeit von 10 m/s. Mit einer Schutzart von IP 65 ist er für den Einsatz in rauen Umgebungen geeignet. Die integrierte Laserdiode der Klasse 2 sorgt für präzise Messungen, während die verschiedenen Kommunikationsschnittstellen wie PROFIBUS und SSI eine einfache Integration in bestehende Systeme ermöglichen. Der DME4000 312 ist somit ideal für Anwendungen in der Automatisierungstechnik und Maschinenbau.

Produktinfos

Messbereich: 0,15 … 220 mm
Genauigkeit: ± 6 mm
Reproduzierbarkeit: 3 mm
Messwertausgabe: 2 ms
Auflösung (einstellbar): 0,05 … 5 mm
Temperaturdrift (typ.): 0,1 mm/K
Temperatureinfluss: 1 ppm/K
Luftdruckeinfluss: 0,3 ppm/hPa
Initialisierungszeit: 500 ms
Max. Verfahrgeschwindigkeit: 10 m/s
Versorgungsspannung: 18 … 30 V DC
Restwelligkeit: 5 V PP
Stromaufnahme (ohne Heizung): < 250 mA bei DC 24 V
Lichtsender: Laserdiode (Rotlicht)
Laserklasse: 2 (EN 60825-1/C.D.R.H.)
Lebensdauer (bei 25 °C): MTTF 50.000 h
Lichtfleckdurchmesser/ Entfernung: max. 400 mm/220 m
Schaltausgänge MF1, MF2: B (push/pull)
Output (MF1/MF2): HIGH: U < 3 V; LOW < 2 V
Input (MF1): HIGH: > 12 V; LOW < 3 V
Ausgangsstrom: 100 mA (kurzschlussfest, überlastfest)
Schnittstellen: SSI, PROFIBUS 12 MBd, RS 422, DeviceNet 500 kBd, Hiperface, CANopen
Betriebsumgebungstemperatur: –10 … +55 °C
Lagertemperatur: –25 … +75 °C
Schutzart: IP 65
Elektrische Schutzklasse: VDE Klasse 2 (Bemessungsspannung 32 V)
EMV: EN 61000-6-2, EN 55011: Klasse B
Mechanische Belastung: Schock: EN 600 68-2-27/-2-29, Sinus: EN 600 68-2-6, Rauschen: EN 600 68-2-64
Gewicht: ca. 1650 g
Preisanzeige nur nach Anmeldung
B

Download

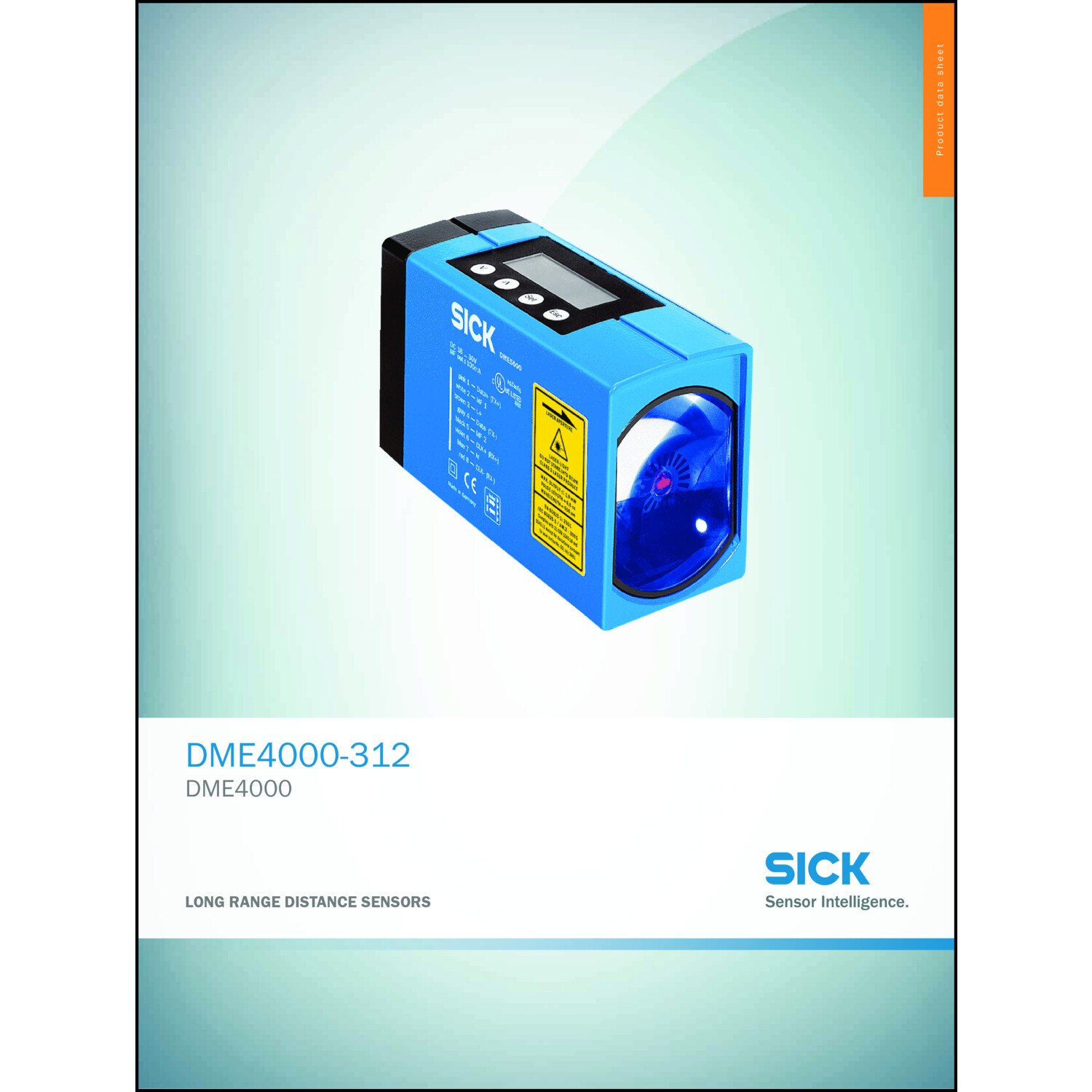

Produktdatenblatt

Katalogseiten

Produktinfos

Spannungsart: DC
Versorgungsspannung: 18|18 V
Ausführung des elektrischen Anschlusses: Stecker axial
Weitere Details
Ausführung des Schaltausgangs: PNP/NPN
Betriebsmittel-Schutzklasse: Schutzklasse 2
Geometrische Auflösung: 0.05 mm
Laserschutzklasse: Klasse 2
Schutzart (IP): IP65
Umgebungstemperatur: -10|-10 °C
