XCSDMP790L01M12 Telemecanique MAGNETS PREVENTA 2O RW M12

26196353
5343360
1 Stk
3389119012393
23389119012397
FR
8536508090
XCSDMP790L01M12
beantwortete(n) Fragen weitere Varianten

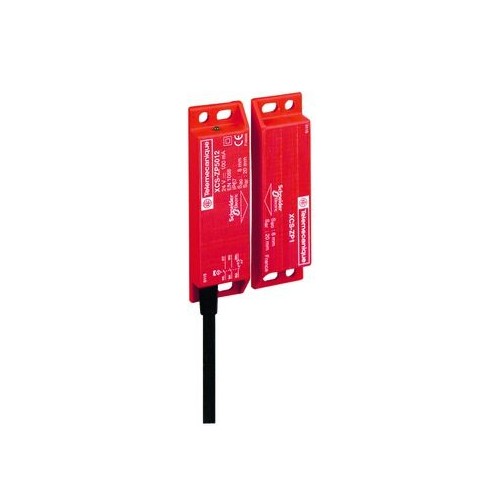

Dieser codierte magnetische Sicherheitsschalter XCSDMC ist für den Einsatz als Sicherheitsverriegelungsschalter. Es ist für die Überwachung von Schutztüren oder Schutzgehäusen und die Positionserkennung an Maschinen mit geringer Trägheit vorgesehen. Er verfügt über 2 versetzte Öffnerkontakte bei Vorhandensein eines Magneten. Er hat eine rechteckige Form und verfügt über einen 15 Zentimeter langen PVC-Kabelanschluss, der eine flexible Installation ermöglicht. Seine B10D-Zuverlässigkeitsdaten betragen 50 000 000. Durch die Schutzart IP67 ist er ideal für den harten Einsatz unter rauen Bedingungen geeignet. Er entspricht auch den Normen EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14. Bei korrektem Anschluss an eine entsprechende Sicherheitssteuerung entspricht er der Kategorie 4, Performance Level PL e, SIL 3 nach EN/ISO 13849-1, EN/IEC 61508.
Anmerkungen zur LIMMERT-KI

Der codierte magnetische Sicherheitsschalter XCSDMP790L01M12 von Telemecanique ist ein hochentwickelter Sicherheitsschalter, der für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert wurde. Mit einer kompakten Größe von 88 x 25 x 13 mm und einem robusten Gehäuse aus thermoplastischem PBT bietet dieser Schalter eine hohe Beständigkeit gegen mechanische Einflüsse. Er verfügt über zwei versetzte NC-Kontakte und eine Nennbetriebs- spannung von 24 V DC, was ihn ideal für Sicherheitsanwendungen macht. Der Schalter ist mit einem M12-Steckverbinder ausgestattet und hat eine Kabellänge von 0,15 m, was eine flexible Installation ermöglicht. Mit einer IP67-Schutzart ist er gegen Staub und Wasser geschützt und kann unter extremen Bedingungen betrieben werden. Der XCSDMP790L01M12 erfüllt die Sicherheitsstandards der Kategorie 4 und ist für den Einsatz in sicherheitskritischen Anwendungen geeignet.

Produktinfos

Produkttyp: Coded magnetic switch
Bauform: Rechteckig
Größe: 88 x 25 x 13 mm
Anzahl der Kontakte: 2 NC
Betriebsart der Kontakte: Versetzt
Material: Kunststoff
Elektrischer Anschluss: Steckverbinder M12
Kabellänge: 0,15 m
Nennbetriebs- spannung: 24 V DC
Nennisolationsspannung: 100 V DC
Gesicherter Schaltabstand EIN: 8 mm
Gesicherter Schaltabstand AUS: 20 mm
Nennbetriebsstrom: <= 100 A
Impulseinschaltspannung: 2,5 kV
Widerstand über Kontakte: 10 Ohm
Kurzschlussschutz: 500 mA
Material der Kontakte: Rhodium
Elektrische Lebensdauer: 1200000 Zyklen
Maximale Schaltspannung: DC
Schaltfrequenz: 150 Hz
Sicherheitslevel: Kategorie 4
B10d: 50000000
Gehäusematerial: Thermoplast PBT
Kabellänge: PVC
Gewicht: 0,18 kg
Betriebstemperatur: -25...85 °C
Lagertemperatur: -40...85 °C
Vibrationsfestigkeit: 10 gn
Schockfestigkeit: 30 gn
IP Schutzart: IP67
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Gesicherter Schaltabstand AUS: 20 mm
Gesicherter Schaltabstand EIN: 8|85 mm
Spannungsart: AC/DC
Bemessungsversorgungsspannung AC 50 Hz: Quader V
Bemessungsversorgungsspannung DC: 24|24 V
Art der Betätigung: Magnet
Gehäusebauform: Quader
Ausführung des elektrischen Anschlusses: Steckverbinder M12
Ausführung des Schaltausgangs: Relaiskontakt
Geeignet für Sicherheitsfunktionen: Ja
Weitere Details
Anzahl der Halbleiter-Ausgänge mit Meldefunktion: 0
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion: 0
Anzahl der sicheren Halbleiter-Ausgänge: 0
Anzahl der sicheren kontaktbehafteten Ausgänge: 0
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: sonstige
Breite des Sensors: 25 mm
Höhe des Sensors: 88 mm
Länge des Sensors: 13 mm
Durchmesser Sensor: 1 mm
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: sonstige
Werkstoff des Gehäuses: Kunststoff
Beschichtung Gehäuse: sonstige
Performance Level nach EN ISO 13849-1: Level e
Max. Ausgangsstrom am sicheren Ausgang: 100|24 mA
Umgebungstemperatur: -25|85 °C
Mechanische Einbaubedingung für Sensor: nicht bündig
Min. Ausgangsstrom: 100 mA
Bemessungsversorgungsspannung AC 60 Hz: sonstige V
Quer-/Kurzschlusserkennung möglich: Ja
Schaltabstand: 20 mm
Mit Überwachungsfunktion nachgeschalteter Geräte: Nein
Schutzart (IP): IP67K
SIL gemäß IEC 61508: 3
Mit Statusanzeige: Nein
