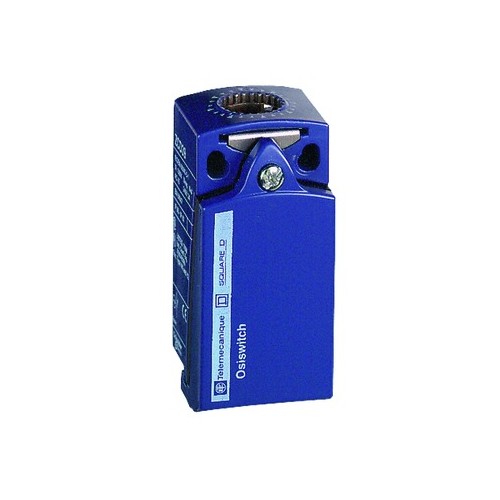

ZCD39 Telemecanique POSITIONSS UT 2P 1S2O MK

24869944
5335024
1 Stk
3389110185461
ID
8536508090
Hilfsschaltergehäuse für Positionsschalter XCK D. ZCD-Positionsschaltergehäuse. Schaltkontakte Ö + Ö + S, Schaltprinzip Sprung. Metallgekapselt. B/T/H 30 x 31 x 65 mm (Betätiger). Schutzart IP 66, IP 67 und IK 06. Anschlussausführung ZCD- austauschbare Kabelverschraubung. ZCP-M12 M12-Steckverbinder.
Anmerkungen zur LIMMERT-KI

Der ZCD39 Telemecanique Positionsschalter ist ein kompaktes und robustes Gerät, das für präzise Positionserfassung in industriellen Anwendungen entwickelt wurde. Mit einem Gehäuse aus Zamak und einer kompakten Bauweise von 31 mm Breite, 65 mm Höhe und 30 mm Tiefe bietet dieser Schalter eine hohe Beständigkeit gegen Umwelteinflüsse. Er verfügt über zwei Öffnerkontakte und einen Schließerkontakt, die mit einer Sprungfunktion betrieben werden. Die elektrische Verbindung erfolgt über Schraubklemmen, die eine einfache Installation ermöglichen. Die Nennisolationsspannung von 300 V und eine Stoßspannungsfestigkeit von 4 kV gewährleisten eine zuverlässige Leistung. Mit einer elektrischen Lebensdauer von bis zu 5 Millionen Zyklen ist der ZCD39 ideal für Anwendungen in der Automatisierungstechnik und Maschinensteuerung.

Produktinfos

Gehäusematerial: Zamak
Anzahl der Pole: 2Ö + 1S
Betrieb der Kontakte: Mit Sprungfunktion
Elektrische Verbindung: Schraubklemmenanschluss, 1 x 0,34-2 x 0,75 mm²
Kontaktmaterial: Versilberte Kontakte
Minimale Betätigungsgeschwindigkeit: 0,01 m/s
Nennisolationsspannung Ui: 300 V (entspricht UL 508) / 400 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
Bemessungs-Stoßspannungsfestigkeit: 4 kV (entspricht IEC 60664)
Elektrische Lebensdauer: 5000000 Zyklen
Breite: 31 mm
Höhe: 65 mm
Tiefe: 30 mm
Umgebungstemperatur bei Betrieb: -25…70 °C
Umgebungstemperatur bei Lagerung: -40…70 °C
Schutzart: IP 66, IP 67, IK 06
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 2
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Metall
    Ausführung des Betätigungselements: EV000494|70
    Ausrichtung des Betätigungselements: sonstige
    Ausführung des elektrischen Anschlusses: sonstige
    Geeignet für Sicherheitsfunktionen: Nein
    Schaltfunktion: Sprungschaltglied
    Weitere Details
    Explosionsschutz-Kategorie für Gas: sonstige
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP66/IP67
    Breite des Sensors: 31 mm
    Durchmesser Sensor: 0 mm
    Höhe des Sensors: 65 mm
    Länge des Sensors: 30 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 0 A
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 0 A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 0.75 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 0 A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.1 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 0
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Quader
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|70 °C
    Schaltfunktion verrastend: Nein
