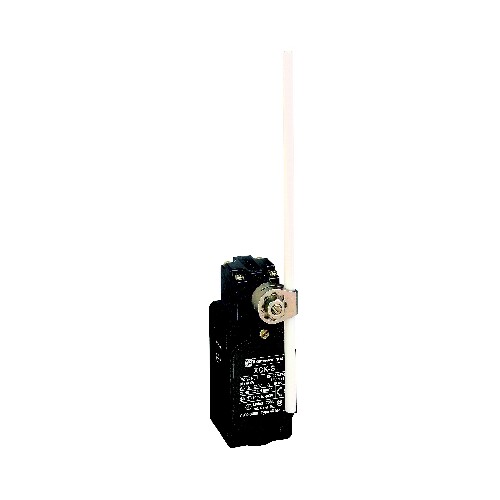

XCKS159H29 Telemecanique Positionsschalt kompl. m. Stabhebel 6mm Kunststoff M20

20353865
5321722
1 Stk
3389110514544
ID
8536508090
OsiSense XC. XCKS Positionsschalter. Anschluss M20, Betätiger Polyamidstab DM 6 mm, Schaltkontakte Ö + S, Schaltprinzip Sprung. Komplettgeräte, kunststoffgekapselt, B/T/H 40 x 36 x 72,5 mm (ohne Betätiger). Für geradlinige Betätigung und Drehachsen-Betätigung. Schutzart IP65, IP67 und IK05. (auch in Modulbauweise lieferbar). Für Pg13, H29 am Ende der Bestellnummer löschen.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Positionsschalter XCKS159H29 ist ein hochwertiger und vielseitiger Schalter, der für verschiedene industrielle Anwendungen geeignet ist. Mit einem robusten Gehäuse aus Kunststoff und einem thermoplastischen Rundstabhebel von 6 mm bietet dieser Positionsschalter eine zuverlässige Leistung. Die Schaltkontakte sind in der Konfiguration 1NC + 1NO ausgeführt und ermöglichen eine präzise Steuerung. Die Schutzart IP67 gewährleistet, dass der Schalter auch unter rauen Bedingungen eingesetzt werden kann. Der XCKS159H29 ist für eine Betriebstemperatur von -25 bis 70 °C ausgelegt und eignet sich somit für eine Vielzahl von Anwendungen in der Automatisierungstechnik. Dank der seitlichen Ansteuerung und der Möglichkeit zur Programmierung der Anfahrtrichtung ist dieser Schalter äußerst flexibel einsetzbar.

Produktinfos

Produkttyp: Positionsschalter
Sensor Design: Form D gemäß CENELEC EN 50041
Gehäusematerial: Kunststoff
Kopfmaterial: Kunststoff
Betätigungselement: Rundstabhebel 6 mm, L = 200 mm
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Schaltfunktion: Sprungschaltglied
Kabeleinführung: 1 x M20 x 1.5
Schutzart (IP): IP67
Höhe: 98…280 mm
Tiefe: 55 mm
Netto Gewicht: 0.17 kg
Betriebstemperatur: -25…70 °C
Lagerungstemperatur: -40…70 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 1
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Kunststoff
    Ausführung des Betätigungselements: EV000531|70
    Ausrichtung des Betätigungselements: sonstige
    Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
    Geeignet für Sicherheitsfunktionen: Ja
    Schaltfunktion: Sprungschaltglied
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP65
    Breite des Sensors: 40 mm
    Durchmesser Sensor: 1 mm
    Höhe des Sensors: 280 mm
    Länge des Sensors: 55 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 55 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.27 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 0
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Quader
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|70 °C
    Schaltfunktion verrastend: Nein
