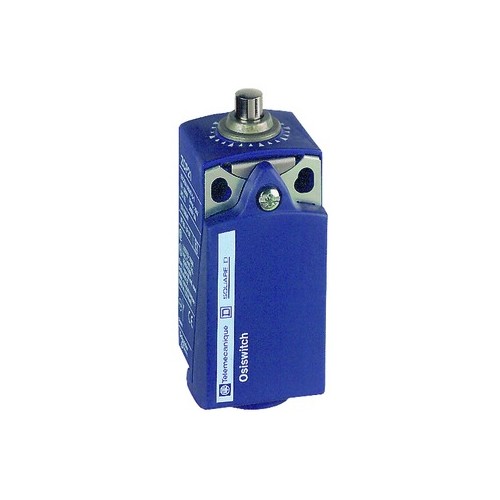

XCKP2110P16 Telemecanique Endschalter m. Kuppenstößel 1Ö+1S Sprungf. M16

20352822
2451146
1 Stk
3389110201727
ID
8536508090
OsiSense XC ¿ Positionsschalter XCK P. Anschluss M16, Betätiger Metall-Kuppenstößel, Schaltkontakte Ö + S, Schaltprinzip Sprung. Komplettgeräte, kunststoffgekapselt. B/T/H 30 x 31 x 65 mm (ohne Betätiger). Schutzart IP 66 und IP 67 sowie IK 04 (auch in Modulbauweise lieferbar). Auch mit ISO M20x1,5, ISO M16x1,5 und Pg11 verfügbar.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Positionsschalter XCKP2110P16 ist ein robuster und zuverlässiger Endschalter mit einem Metall-Kuppenstößel, der für vielfältige Anwendungen in der Automatisierungstechnik geeignet ist. Mit einer kompakten Bauform von 31 mm Breite, 65 mm Höhe und 30 mm Tiefe bietet er eine hervorragende Leistung in einem platzsparenden Design. Der Schalter ist mit einer Sprungfunktion ausgestattet und verfügt über 1 Öffner- und 1 Schließerkontakt, die eine präzise Steuerung ermöglichen. Die Schutzart IP66 und IP67 gewährleistet einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen. Der XCKP2110P16 ist für eine Umgebungstemperatur von -25 bis 70 °C ausgelegt und bietet eine elektrische Lebensdauer von bis zu 5 Millionen Zyklen. Dieser Positionsschalter ist die ideale Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit gefragt sind.

Produktinfos

Baureihe: Telemecanique Limit switches XC Standard
Positionsschalter: XCKP
Sensordesign: Kompakte Form B, CENELEC EN 50047
Gehäusetyp: Befestigt
Typ des Frontelements: Rollenstößel
Material: Kunststoff
Gehäusematerial: Kunststoff
Material des Frontelements: Zamak
Befestigungsmodus: An dem Gehäuse
Bewegung des Steuerkopfes: Linear
Operatortyp: Stößel mit Federrückstellung, Metall
Ansatztyp: Vertikalansteuerung, 1 Richtung
Anzahl der Pole: 1Ö+1S
Betrieb der Kontakte: Mit Sprungfunktion
Zusatzmerkmale: Schalterbetätigung am Ende
Elektrische Verbindung: Schraubklemmenanschluss, 1 x 0,34-2 x 1,5 mm²
Kabeleinführung: M16 x 1,5, 4…8 mm Außendurchmesser
Kontaktisolationsform: Zb
Positive Öffnung: Ja
Mindestkraft für Positivöffnung: 45 N
Minimale Auslösekraft: 15 N
Minimale Betätigungsgeschwindigkeit: 0,01 m/min
Maximale Betätigungsgeschwindigkeit: 0,5 m/s
Wiederholgenauigkeit: 0,1 mm
Kontaktcodebezeichnung: A300, AC-15 (Ue = 240 V), Ie = 3 A
Nennisolationsspannung Ui: 300 V
Maximaler Widerstand zwischen den Klemmen: 25 MOhm
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Kurzschlussschutz: 10 A Patrone Sicherung, Typ gG
Elektrische Lebensdauer: 5000000 Zyklen
Breite: 31 mm
Höhe: 65 mm
Tiefe: 30 mm
Produktgewicht: 0,09 kg
Stoßfestigkeit: 50 gn für 11 ms
Vibrationsfestigkeit: 25 gn (f= 10…500 Hz)
Schutzart (IP): IP66, IP67
Schutzart (IK): IK04
Schutzklasse für Stromschläge: Klasse II
Umgebungstemperatur bei Betrieb: -25…70 °C
Umgebungstemperatur bei Lagerung: -40…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Werkstoff des Gehäuses: Kunststoff
Ausführung des Betätigungselements: EV000528|70
Ausrichtung des Betätigungselements: Rollenstößel gerade
Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
Geeignet für Sicherheitsfunktionen: Nein
Schaltfunktion: Sprungschaltglied
Weitere Details
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Schutzart (IP): IP66/IP67
Breite des Sensors: 31 mm
Durchmesser Sensor: 1 mm
Höhe des Sensors: 65 mm
Länge des Sensors: 30 mm
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 30 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.27 A
Ausgang elektronisch: Nein
Zwangsöffnung: Ja
Anzahl der sicherheitsgerichteten Hilfskontakte: 0
Ausführung der Schnittstelle: ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
Gehäusebauform: Quader
Beschichtung Gehäuse: sonstige
Mit Statusanzeige: Nein
Umgebungstemperatur während des Betriebs: -25|70 °C
Schaltfunktion verrastend: Nein
