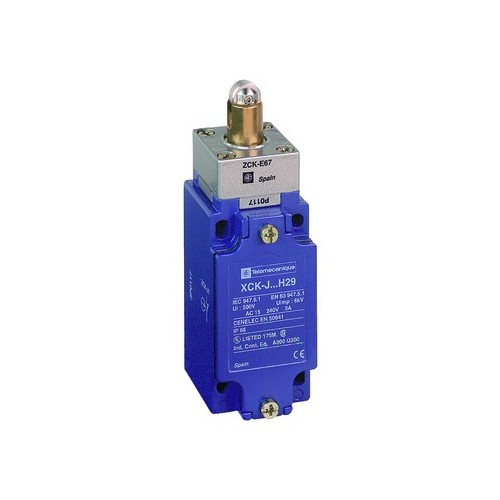

XCKJ167H29 Telemecaniquendschalter Rollenstössel MR 1s1ö FC M20

20278867
4887252
1 Stk
3389110742909
23389110742903
73389110742908
ID
8536508090
OsiSense XC ¿ Positionsschalter XCK J. Anschluss M20, Betätiger Rollenstößel mit Metallrolle, Schaltkontakte Ö + S, Schaltprinzip Sprung. Komplettgerät, metallgekapselt, Monoblockgehäuse. B/T/H 40 x 44 x 81,5 mm (ohne Betätiger). mit M12-Steckverbinder oder Leitungseinführung ISO M20 x 1,5 oder Pg13. Schutzart IP 66 und IK 07.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Positionsschalter XCKJ167H29 ist ein hochentwickelter Rollenstößelschalter, der für präzise Anwendungen in industriellen Umgebungen konzipiert wurde. Mit einem robusten Gehäuse aus Zamak und einer Schutzart von IP66 bietet dieser Schalter hervorragenden Schutz gegen Staub und Wasser. Der Schalter verfügt über eine Sprungfunktion mit 1 Öffner- und 1 Schließerkontakt, die eine zuverlässige Betätigung bei einer maximalen Geschwindigkeit von 1 m/s gewährleisten. Die Kabeleinführung ist für M20 x 1,5 ausgelegt, was eine einfache Installation ermöglicht. Mit einer mechanischen Lebensdauer von bis zu 25 Millionen Zyklen ist dieser Schalter ideal für Anwendungen, die eine hohe Zuverlässigkeit erfordern. Seine Betriebstemperatur reicht von -25 °C bis 70 °C, was ihn vielseitig einsetzbar macht. Der XCKJ167H29 ist die perfekte Wahl für anspruchsvolle Automatisierungsprojekte.

Produktinfos

Baureihe: Telemecanique Limit switches XC Standard
Produktart: Positionsschalter
Sensordesign: Form C, CENELEC EN 50041
Gehäusetyp: Befestigt
Typ des Frontelements: Rollenstößel
Gehäusematerial: Zamak
Bewegung des Steuerkopfes: Linear
Operatortyp: Rollenstößel mit Federrückstellung, metallverstärkt
Kabeleinführung: 1 Kabeleinführung für M20 x 1,5
Anzahl der Pole: 2
Art der Kontakte: 1Ö + 1S
Betrieb der Kontakte: Mit Sprungfunktion
Zusatzmerkmale: Schalterbetätigung durch 30° Nocke
Elektrische Verbindung: Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34-2 x 1,5 mm²
Mindestkraft für Positivöffnung: 40 N
Minimale Auslösekraft: 16 N
Maximale Betätigungsgeschwindigkeit: 1 m/s
Betriebsbemessungsstrom: 3 A bei 240 V AC-15
Nennisolationsspannung Ui: 300 V
Maximaler Widerstand zwischen Klemmen: 25 MOhm
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Kurzschlussschutz: 10 A Patrone Sicherung, Typ gG
Mechanische Lebensdauer: 25000000 Zyklen
Breite: 40 mm
Höhe: 77 mm
Tiefe: 44 mm
Produktgewicht: 0,455 kg
Stoßfestigkeit: 50 gn für 11 ms
Vibrationsfestigkeit: 25 gn (f= 10…500 Hz)
Schutzart (IP): IP66
Schutzart (IK): IK07
Umgebungstemperatur bei Betrieb: -25…70 °C
Umgebungstemperatur bei Lagerung: -40…70 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 1
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Metall
    Ausführung des Betätigungselements: EV000528|70
    Ausrichtung des Betätigungselements: Rollenstößel gerade
    Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
    Geeignet für Sicherheitsfunktionen: Nein
    Schaltfunktion: Sprungschaltglied
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP66/IP67
    Breite des Sensors: 40 mm
    Durchmesser Sensor: 1 mm
    Höhe des Sensors: 77 mm
    Länge des Sensors: 44 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 44 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.27 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 0
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Quader
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|70 °C
    Schaltfunktion verrastend: Nein
