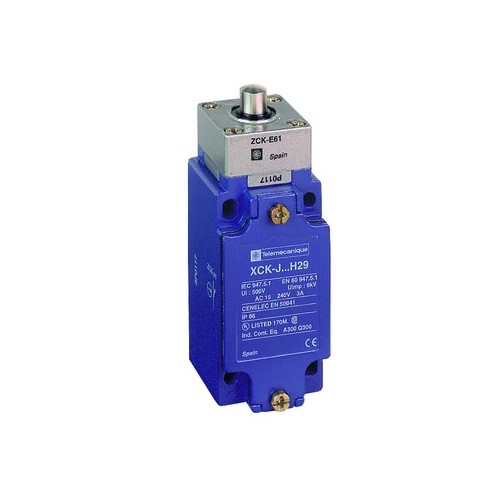

XCKJ161 Telemecanique Endschalter m. Kuppenstössel

20087326
4887249
1 Stk
3389110646009
FR
8536508090
XCKJ Positionsschalter Metall Kuppenstößel, 1 Öffner und 1 Schließer, Sprungfunktion, Pg13 Anschluss.
Anmerkungen zur LIMMERT-KI

Der Telemecanique XCKJ161 Endschalter ist ein robuster und zuverlässiger Schalter mit einem metallenen Kuppenstößel, der für eine Vielzahl von industriellen Anwendungen geeignet ist. Mit einer Schaltfunktion von 1 NC und 1 NO sowie einer Sprungfunktion bietet dieser Schalter präzise Steuerung und hohe Zuverlässigkeit. Der feste Gehäusetyp und das Zamak-Material gewährleisten eine lange Lebensdauer, während die IP66-Schutzart Schutz vor Staub und Wasser bietet. Der Schalter kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden und ist für vertikale Annäherungen konzipiert. Die einfache Installation wird durch die Kabeleinführung Pg 13.5 unterstützt, die eine flexible Verdrahtung ermöglicht. Der XCKJ161 ist ideal für Anwendungen in der Automatisierungstechnik und Maschinensteuerung.

Produktinfos

Sensorentwurf: Form B, CENELEC EN 50041
Gehäusetyp: Fest
Kopfart: Plungerkopf
Material: Metall
Gehäusematerial: Zamak
Kopfmaterial: Zamak
Befestigungsart: Durch das Gehäuse
Bewegung des Betätigungskopfes: Linear
Betätigungselement: Feder-Rückstell-Plunger, Metall
Herangehensart: Vertikale Annäherung, 1 Richtung
Kabeleinführung: 1 Eingangsgewinde für Pg 13.5
Anzahl der Pole: 2
Kontakttyp: 1 NC + 1 NO
Kontaktbetätigung: Sprungfunktion
Schaltbetätigung: Am Ende
Elektrischer Anschluss: Schraubklemmen, 1 x 0.34...2 x 1.5 mm²
Positive Öffnung: Ja
Minimale Öffnungs Kraft: 50 N
Minimale Kraft zum Auslösen: 20 N
Maximale Betätigungsgeschwindigkeit: 0,5 m/s
Wiederholgenauigkeit: 0,1 mm
Betriebstemperatur: -25…70 °C
Schutzart (IP): IP66
IK-Schutzart: IK07
Schockfestigkeit: 50 gn für 11 ms
Vibrationsfestigkeit: 25 gn (f= 10…500 Hz)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 1
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Metall
    Ausführung des Betätigungselements: EV000527|70
    Ausrichtung des Betätigungselements: sonstige
    Ausführung des elektrischen Anschlusses: Kabeleinführung PG
    Geeignet für Sicherheitsfunktionen: Nein
    Schaltfunktion: Sprungschaltglied
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP66/IP67
    Breite des Sensors: 40 mm
    Durchmesser Sensor: 1 mm
    Höhe des Sensors: 77 mm
    Länge des Sensors: 44 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 44 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.27 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 0
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Quader
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|70 °C
    Schaltfunktion verrastend: Nein
