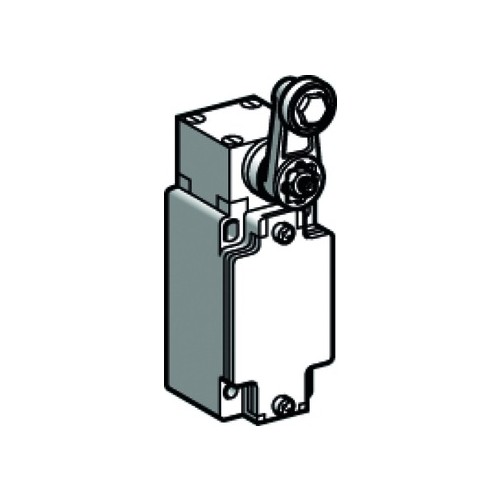

XCKJ10513H29 Telemecanique Positions- schalter IP66 Metall m.Rollenhebel 1Ö/1S

21092086
2451143
1 Stk
3389110742916
23389110742910
73389110742915
ID
8536508090
XCKJ10513H29
beantwortete(n) Fragen weitere Varianten
Positionsschalter OsiSense XCKJ. Schaltkontakte 1S+1Ö mit Sprungfunktion, Gewinde für M20 Kabelverschraubung. Zamak Metallgehäuse, Form A entspricht CENELEC EN 50041, IP66, IK07. Metall Rollenhebel, Federrückstellung, Seitliche Anfahrrichtung 1 oder 2 programmierbare Richtungen.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Positionsschalter XCKJ10513H29 ist ein robuster und zuverlässiger Schalter, der sich ideal für industrielle Anwendungen eignet. Mit einem Gehäuse aus Zamak-Metall und einer Schutzart von IP66 bietet er optimalen Schutz gegen Staub und Wasser. Der Positionsschalter verfügt über einen Rollenhebel mit Federrückstellung und ermöglicht eine programmierbare Anfahrrichtung. Mit einer maximalen Betätigungsgeschwindigkeit von 1,5 m/s und einer mechanischen Lebensdauer von bis zu 30 Millionen Zyklen ist er für anspruchsvolle Einsatzbedingungen ausgelegt. Die elektrischen Anschlüsse sind für eine einfache Installation konzipiert, und die Schraubklemmenanschlüsse bieten eine hohe Flexibilität. Der XCKJ10513H29 ist die perfekte Wahl für Anwendungen, die Zuverlässigkeit und Langlebigkeit erfordern.

Produktinfos

Baureihe: Telemecanique Limit switches XC Standard
Produkt- oder Komponententyp: Positionsschalter
Sensordesign: Form A, CENELEC EN 50041
Gehäusetyp: Befestigt
Material: Metall (Zamak)
Befestigungsmodus: An dem Gehäuse
Bewegung des Steuerkopfes: Drehachse
Operatortyp: Rollenhebel mit Federrückstellung
Kabeleinführung: 1 Kabeleinführung für M20 x 1,5, Kabelaußendurchmesser: 7…13 mm
Anzahl der Pole: 1Ö + 1S
Betrieb der Kontakte: Mit Sprungfunktion
Zusatzmerkmale: Schalterbetätigung durch 30° Nocke
Elektrische Verbindung: Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34-2 x 1,5 mm²
Kontaktisolationsform: Zb
Minimales Drehmoment für Positivöffnung: 0,5 Nm
Minimales Auslösedrehmoment: 0,25 Nm
Maximale Betätigungsgeschwindigkeit: 1,5 m/s
Betriebsbemessungstrom: 3 A bei 240 V AC-15
Konventioneller eingeschlossener thermischer Strom: 10 A
Nennisolationsspannung Ui: 300 V
Maximaler Widerstand zwischen den Klemmen: 25 MOhm
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Kurzschlussschutz: 10 A Patrone Sicherung, Typ gG
Mechanische Lebensdauer: 30000000 Zyklen
Breite: 40 mm
Höhe: 77 mm
Tiefe: 44 mm
Produktgewicht: 0,49 kg
Schutzart (IP): IP66
Schutzart (IK): IK07
Umgebungstemperatur bei Betrieb: -25…70 °C
Umgebungstemperatur bei Lagerung: -40…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Werkstoff des Gehäuses: Metall
Ausführung des Betätigungselements: EV000529|70
Ausrichtung des Betätigungselements: sonstige
Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
Geeignet für Sicherheitsfunktionen: Nein
Schaltfunktion: Sprungschaltglied
Weitere Details
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Schutzart (IP): IP66/IP67
Breite des Sensors: 40 mm
Durchmesser Sensor: 1 mm
Höhe des Sensors: 77 mm
Länge des Sensors: 44 mm
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 44 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.27 A
Ausgang elektronisch: Nein
Zwangsöffnung: Ja
Anzahl der sicherheitsgerichteten Hilfskontakte: 0
Ausführung der Schnittstelle: ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
Gehäusebauform: Quader
Beschichtung Gehäuse: sonstige
Mit Statusanzeige: Nein
Umgebungstemperatur während des Betriebs: -25|70 °C
Schaltfunktion verrastend: Nein
