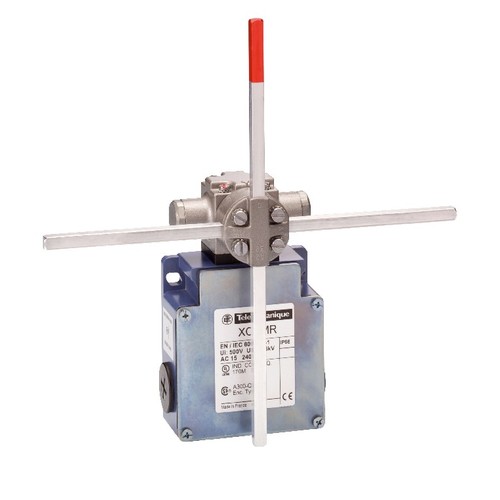

XCK-MR54D1H29 Telemecanique Positions schalter Schaltkreuz 2Ö+Ö

20586839
4887284
1 Stk
3389110681970
ID
8536508090
XCKMR54D1H29
beantwortete(n) Fragen weitere Varianten
OsiSense XC ¿ Positionsschalter XCK MR. Metallstab, 6 mm, M20, ATEX Version. Anschluss M20, Betätiger Metall-Stahlhebel (Schaltkreuz), Schaltkontakte 2x -Ö+Ö-, Schaltprinzip Schleich. Komplettgeräte. Metallgekapselt. B/T/H 77 x 35,6 x 81 mm (ohne Betätiger). Schutzart IP 66, IP 665. gestuft schaltend, ohne Sprungfunktion.
Anmerkungen zur LIMMERT-KI

Der Telemecanique Positionsschalter XCK-MR54D1H29 ist eine zuverlässige Lösung für Anwendungen in der Hebe- und Fördertechnik. Mit einem robusten Gehäuse aus Zamak und einer hohen Schutzart von IP66 ist dieser Schalter ideal für den Einsatz in anspruchsvollen Umgebungen. Der Positionsschalter bietet eine gestufte Schaltfunktion mit 2 Öffnerkontakten und einer maximalen Betätigungsgeschwindigkeit von 1,5 m/s. Er verfügt über eine Anzahl von 4 Polen und ist mit einem Kreuzstangen-Feststellhebel ausgestattet, der eine präzise Steuerung ermöglicht. Mit einem minimalen Drehmoment von 0,75 Nm und einer mechanischen Lebensdauer von bis zu 2 Millionen Zyklen ist dieser Positionsschalter sowohl langlebig als auch effizient. Der XCK-MR54D1H29 ist eine ausgezeichnete Wahl für industrielle Anwendungen, die Zuverlässigkeit und Präzision erfordern.

Produktinfos

Baureihe: OsiSense XC
Produkt- oder Komponententyp: Positionsschalter
Gehäusetyp: Befestigt
Typ des Frontelements: Drehkopf
Gehäusematerial: Zamak
Material des Frontelements: Zamak
Befestigungsmodus: An dem Gehäuse
Bewegung des Steuerkopfes: Drehachse
Operatortyp: Kreuzstangen-Feststellhebel
Kabeleinführung: 3 Kabeleinführungen für M20 x 1,5
Anzahl der Pole: 4
Art der Kontakte: 2 x (2Ö)
Betrieb der Kontakte: Gestuft schaltend
Minimales Drehmoment für Positivöffnung: 0,75 Nm
Minimales Auslösedrehmoment: 0,5 Nm
Maximale Betätigungsgeschwindigkeit: 1,5 m/s
Maximaler Versetzungswinkel: 180 °
Kontaktcodebezeichnung: A300, AC-15 (Ue = 240 V), Ie = 3 A
Nennisolationsspannung: 300 V
Maximaler Widerstand zwischen den Klemmen: 25 MOhm
Mechanische Lebensdauer: 2000000 Zyklen
Breite: 200 mm
Höhe: 118 mm
Tiefe: 59 mm
Produktgewicht: 0,55 kg
Schutzart (IP): IP66
Umgebungstemperatur bei Betrieb: -40…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Öffner: 4
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Metall
    Ausführung des Betätigungselements: EV000154|70
    Ausrichtung des Betätigungselements: sonstige
    Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
    Geeignet für Sicherheitsfunktionen: Nein
    Schaltfunktion: sonstige
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP66/IP67
    Breite des Sensors: 200 mm
    Durchmesser Sensor: 4 mm
    Höhe des Sensors: 118 mm
    Länge des Sensors: 59 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: ohne A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: ohne A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 59 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0.55 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 0
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Sonderbauform
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|70 °C
    Schaltfunktion verrastend: Nein
