  6. 3SE5232-0HK15 SIEMENS Positionss. 50047 Sprungkontakte ,Schwenkhebel .re/li

3SE5232-0HK15 SIEMENS Positionss. 50047 Sprungkontakte ,Schwenkhebel .re/li

10042816
2483959
1 Stk
4011209896161
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3SE5232-0HK15
beantwortete(n) Fragen weitere Varianten

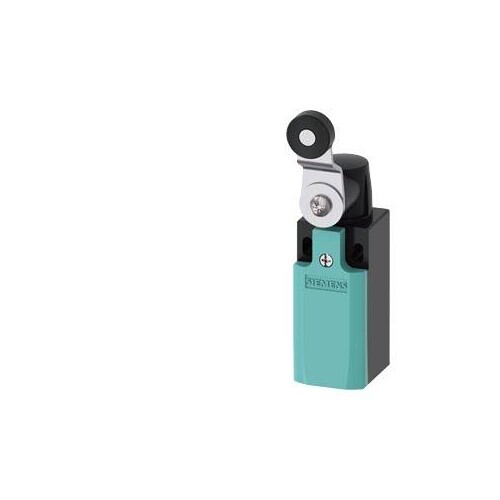

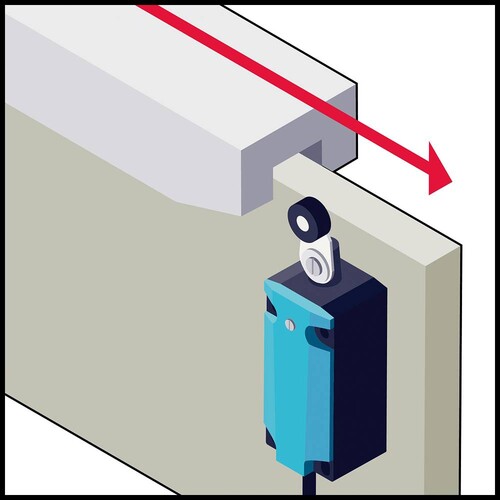

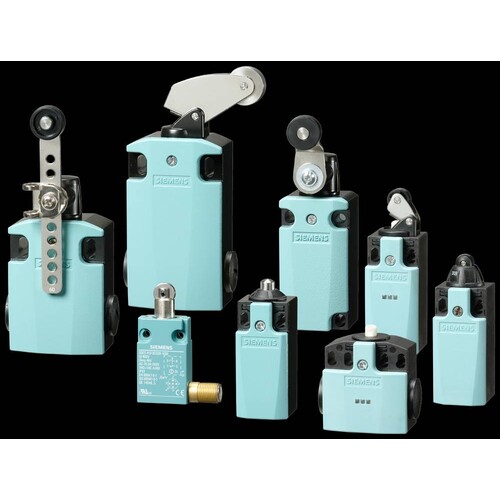

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Schwenkhebel, 35 mm lang rechts/links einstellbar mit Kunststoffrolle 19 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3SE5232-0HK15 Positionsschalter von Siemens ist ein mechanischer Positionsschalter mit einem robusten Kunststoffgehäuse, das gemäß EN 50047 konzipiert ist. Er bietet eine hohe Schutzart von IP65 und ist für Betriebstemperaturen von -25 bis +85 °C geeignet. Mit einem integrierten Schaltkontakt von 1 NO und 1 NC ermöglicht dieser Schalter präzise Positionserfassung und Stellungsüberwachung. Der Schwenkhebel ist 35 mm lang und kann rechts oder links eingestellt werden, was eine flexible Anwendung in verschiedenen industriellen Umgebungen ermöglicht. Mit einer mechanischen Lebensdauer von bis zu 15 Millionen Betriebszyklen und einer elektrischen Lebensdauer von 100.000 Zyklen bei AC-15 ist dieser Positionsschalter äußerst zuverlässig. Die einfache Installation durch einen M20-Anschluss und die positive Öffnung des Schaltmechanismus sorgen für zusätzliche Sicherheit und Benutzerfreundlichkeit.

Produktinfos

Gehäusematerial: Kunststoff
Schutzart (IP): IP65
Betriebstemperatur: -25 ... +85 °C
Lagertemperatur: -40 ... +90 °C
Betriebsfrequenz: 50 ... 60 Hz
Nennspannung Isolationsspannung: 400 V

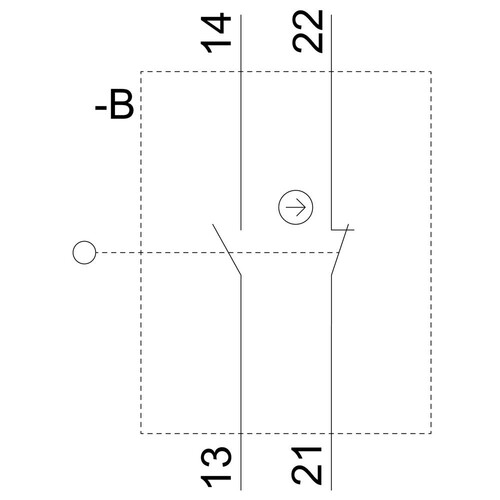

Schaltkontakte: 1 NO / 1 NC (nicht austauschbar)
Anzahl der Schließerkontakte: 1
Anzahl der Öffnerkontakte: 1
Anzahl der Wechslerkontakte: 0
Mechanische Lebensdauer: 15.000.000 Betriebszyklen
Elektrische Lebensdauer (AC-15 bei 230 V): 100.000 Betriebszyklen
Thermischer Strom: 10 A
Anschluss: 1 x (M20 x 1.5)
Betätigungselement: Schwenkhebel, 35 mm lang
Wiederholgenauigkeit: 0.05 mm
Minimaler Betätigungsmoment: 0.25 N·m
Vibrationsfestigkeit: 0.35 mm / 5g
Schockfestigkeit: 30g / 11 ms
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

01379483
Preisanzeige nur nach Anmeldung
20103139
Preisanzeige nur nach Anmeldung
20026734
Preisanzeige nur nach Anmeldung
20022443
Preisanzeige nur nach Anmeldung
10043446
Preisanzeige nur nach Anmeldung
02086450
Preisanzeige nur nach Anmeldung
02091889
Preisanzeige nur nach Anmeldung
02086401
Preisanzeige nur nach Anmeldung
02086366
Preisanzeige nur nach Anmeldung
02086373
Preisanzeige nur nach Anmeldung
02086513
Preisanzeige nur nach Anmeldung
02086520
Preisanzeige nur nach Anmeldung
02086443
Preisanzeige nur nach Anmeldung
02086583
Preisanzeige nur nach Anmeldung
02086394
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3SE5232-0HK15

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Werkstoff des Gehäuses: Kunststoff
Ausführung des Betätigungselements: 55
Ausrichtung des Betätigungselements: Rollenstößel gerade
Ausführung des elektrischen Anschlusses: 0
Geeignet für Sicherheitsfunktionen: 1|85
Schaltfunktion: ohne
Weitere Details
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Schutzart (IP): IP65

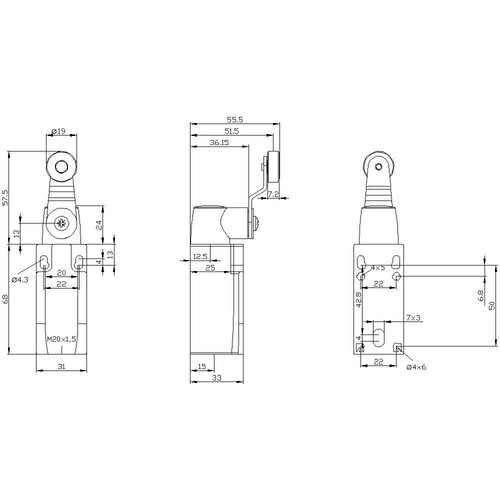

Breite des Sensors: 31 mm
Durchmesser Sensor: IP65 mm
Höhe des Sensors: 55 mm
Länge des Sensors: 125.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: Quader A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 1 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0.55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 1 A
Ausgang elektronisch: Nein
Zwangsöffnung: Ja
Anzahl der sicherheitsgerichteten Hilfskontakte: 1
Ausführung der Schnittstelle: ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
Gehäusebauform: 0
Beschichtung Gehäuse: sonstige
Mit Statusanzeige: Nein
Umgebungstemperatur während des Betriebs: -25|85 °C
Schaltfunktion verrastend: Nein
