  6. 3SE5122-0CH02 SIEMENS Positionsschalter Metallgehäuse 56mm 1S/1Ö m. Metallhebel

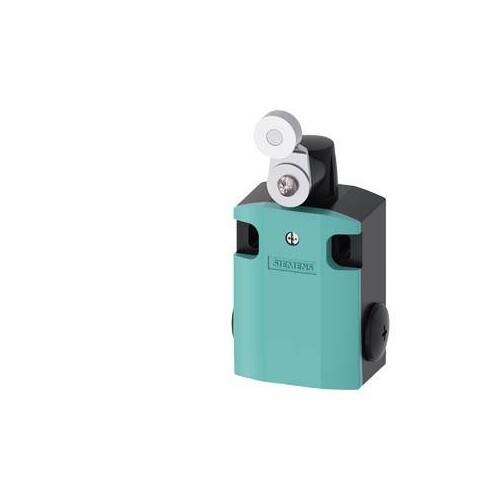

3SE5122-0CH02 SIEMENS Positionsschalter Metallgehäuse 56mm 1S/1Ö m. Metallhebel

20598130
5188886
1 Stk
4011209693494
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3SE5122-0CH02
beantwortete(n) Fragen weitere Varianten

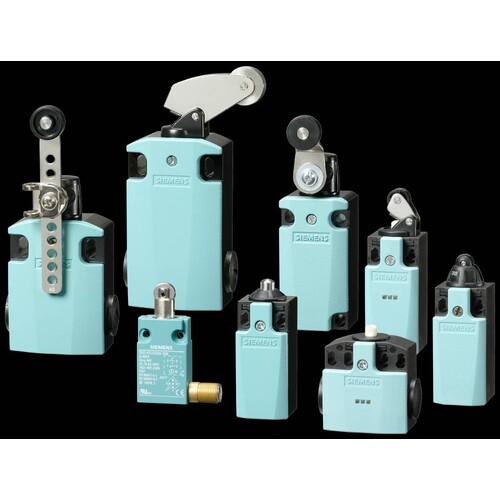

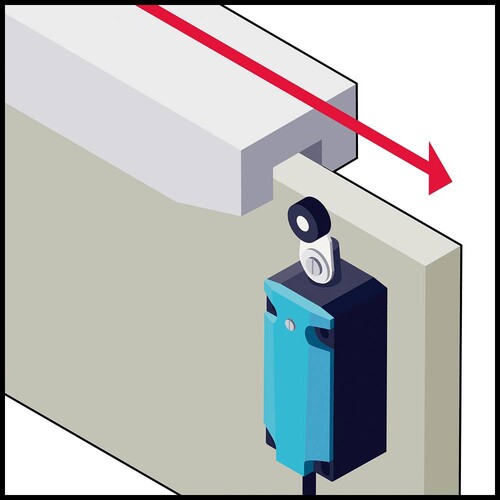

Positionsschalter Metallgehäuse 56 mm breit Geräteanschluss 3x (M20x 1,5) 1S/1Ö Sprungkontakte Schwenkantrieb rechts/links einstellbar, mit Metallhebel 27 mm lang und Edelstahlrolle 19 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3SE5122-0CH02 Positionsschalter von Siemens ist ein robuster Schalter mit Metallgehäuse, der für die zuverlässige Positionserfassung von Maschinen und Sicherheitsanwendungen konzipiert ist. Mit einer Breite von 56 mm und einem Geräteanschluss von 3x (M20 x 1,5) bietet dieser Schalter eine einfache Integration in bestehende Systeme. Die positiven Öffnungs- und Schließkontakte (1 NO/1 NC) gewährleisten eine sichere Schaltfunktion, während der mechanische Hebel mit einer Länge von 27 mm und einer hochwertigen Edelstahlrolle für eine präzise Betätigung sorgt. Mit einer Schutzart von IP66/IP67 ist der Schalter ideal für anspruchsvolle Umgebungen geeignet und kann Temperaturen von -25 bis +85 °C standhalten. Die mechanische Lebensdauer von 15 Millionen Schaltzyklen und die elektrische Lebensdauer von 100.000 Zyklen bei AC-15 bei 230 V machen ihn zu einer langlebigen Lösung für industrielle Anwendungen.

Produktinfos

Gehäusematerial: Metall
Breite: 56 mm
Geräteanschluss: 3x (M20 x 1,5)

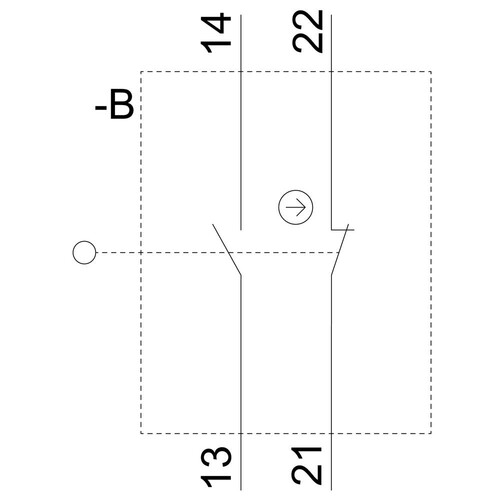

Anzahl der Schließkontakte: 1
Anzahl der Öffnerkontakte: 1
Anzahl der Wechslerkontakte: 0
Betätigungselement: Metallhebel, 27 mm lang, Edelstahlrolle 19 mm
Schutzart (IP): IP66/IP67
Betriebstemperatur: -25 ... +85 °C
Lagertemperatur: -40 ... +90 °C
Mechanische Lebensdauer: 15.000.000 Schaltzyklen
Elektrische Lebensdauer (AC-15 bei 230 V): 100.000 Schaltzyklen
Nennspannung: 400 V
Nennstrom: 10 A
Schockfestigkeit: 30g / 11 ms
Betriebsfrequenz: 50 ... 60 Hz
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02011977
Preisanzeige nur nach Anmeldung
02012068
Preisanzeige nur nach Anmeldung
01120161
Preisanzeige nur nach Anmeldung
20614517
Preisanzeige nur nach Anmeldung
20062140
Preisanzeige nur nach Anmeldung
20047146
Preisanzeige nur nach Anmeldung
20111854
Preisanzeige nur nach Anmeldung
20111847
Preisanzeige nur nach Anmeldung
21068559
Preisanzeige nur nach Anmeldung
21652486
Preisanzeige nur nach Anmeldung
20661620
Preisanzeige nur nach Anmeldung
02049161
Preisanzeige nur nach Anmeldung
20250069
Preisanzeige nur nach Anmeldung
20135528
Preisanzeige nur nach Anmeldung
02099162
Preisanzeige nur nach Anmeldung
20589898
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3SE5122-0CH02

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Werkstoff des Gehäuses: Metall
Ausführung des Betätigungselements: 59.3
Ausrichtung des Betätigungselements: Rollenstößel gerade
Ausführung des elektrischen Anschlusses: Sprungschaltglied
Geeignet für Sicherheitsfunktionen: Ja
Schaltfunktion: ohne
Weitere Details
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Schutzart (IP): IP66/IP67

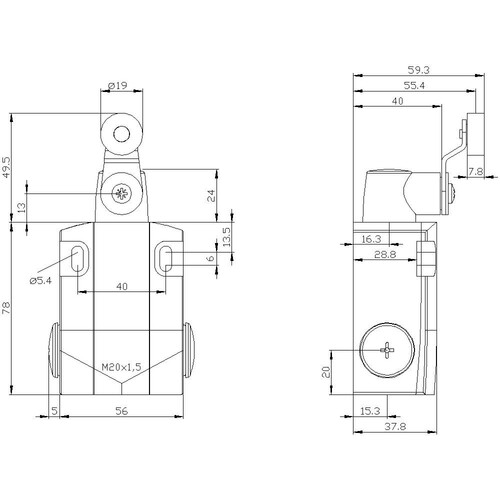

Breite des Sensors: 56 mm
Durchmesser Sensor: -25|85 mm
Höhe des Sensors: 59.3 mm
Länge des Sensors: 127.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 0 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0.55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 1 A
Ausgang elektronisch: Nein
Zwangsöffnung: Ja
Anzahl der sicherheitsgerichteten Hilfskontakte: 1
Ausführung der Schnittstelle: ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
Gehäusebauform: Kabeleinführung (metrisch)
Mit Statusanzeige: Nein
Umgebungstemperatur während des Betriebs: -25|85 °C
Schaltfunktion verrastend: Nein
