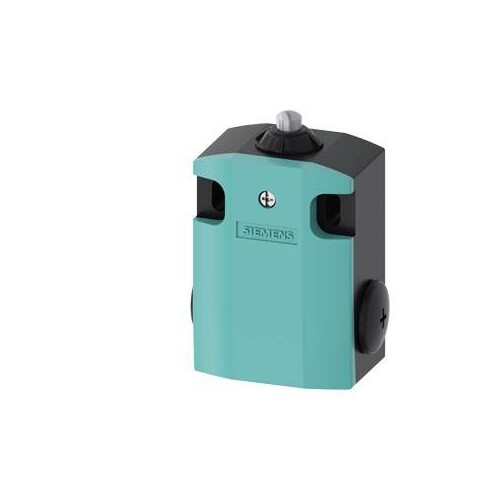

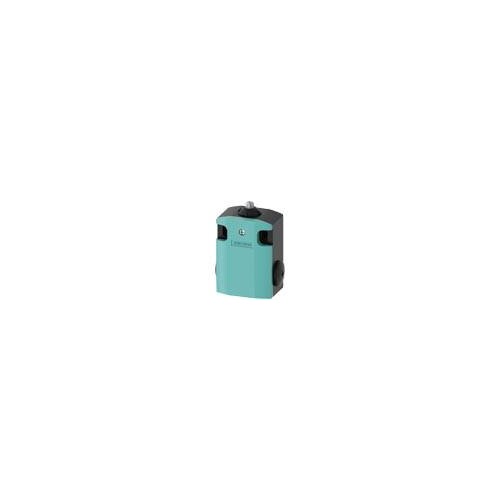

3SE5122-0CB01 Siemens SIRIUS Pos. Schalt mit Stössel 56mm Breit 1S/1Ö

23175026
5188877
1 Stk
4011209693180
DE
85365080
3SE5122-0CB01
beantwortete(n) Fragen weitere Varianten
Positionsschalter Metallgehäuse 56 mm breit Geräteanschluss 3x (M20x 1,5) 1S/1Ö Sprungkontakte Einfachstößel, Edelstahl Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
Anmerkungen zur LIMMERT-KI

Der Positionsschalter 3SE5122-0CB01 von Siemens ist ein robuster und vielseitiger Schalter mit einem Metallgehäuse und einer Breite von 56 mm. Er ist mit einem Edelstahlstößel ausgestattet und bietet sowohl einen Öffner- als auch einen Schließerkontakt (1NO/1NC). Mit einer Isolationsspannung von 400 V und einem Betriebsstrom von bis zu 6 A bei AC-15 ist dieser Schalter ideal für industrielle Anwendungen. Die Schutzart IP66/IP67 gewährleistet einen hohen Schutz gegen Staub und Wasser, während die mechanische Lebensdauer von 15 Millionen Zyklen eine zuverlässige Leistung über lange Zeiträume hinweg garantiert. Der Positionsschalter ist für eine Umgebungstemperatur von -25 bis 85 °C ausgelegt und bietet eine hervorragende Widerstandsfähigkeit gegen Vibrationen und Stöße. Dank der Schraubklemmen ist die Installation einfach und schnell.

Produktinfos

Produktbezeichnung: Positionsschalter
Gehäusematerial: Metall
Breite: 56 mm
Anzahl der NO Kontakte: 1
Anzahl der NC Kontakte: 1
Betriebsstrom AC-15 bei 24 V: 6 A
Betriebsstrom AC-15 bei 125 V: 6 A
Betriebsstrom AC-15 bei 230 V: 4 A
Betriebsstrom AC-15 bei 400 V: 3 A
Betriebsstrom DC-13 bei 24 V: 0.55 A
Betriebsstrom DC-13 bei 125 V: 0.27 A
Isolationsspannung: 400 V
Umgebungstemperatur im Betrieb: -25 … 85 °C
Lagertemperatur: -40 … 90 °C
Mechanische Lebensdauer: 15.000.000 Zyklen
Elektrische Lebensdauer: 10.000.000 Zyklen
Widerstand gegen Vibration: 0.35 mm / 5g
Widerstand gegen Schock: 30g / 11 ms
Schutzart: IP66/IP67
Betätigungselement: Edelstahlstößel
Anschlussart: Schraubklemmen
Kabelführung: 3 x (M20 x 1.5)
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Werkstoff des Gehäuses: Metall
Ausführung des Betätigungselements: 37.8
Ausrichtung des Betätigungselements: Rollenstößel gerade
Ausführung des elektrischen Anschlusses: Sprungschaltglied
Geeignet für Sicherheitsfunktionen: Ja
Schaltfunktion: ohne
Weitere Details
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Schutzart (IP): IP66/IP67
Breite des Sensors: 56 mm
Durchmesser Sensor: -25|85 mm
Höhe des Sensors: 37.8 mm
Länge des Sensors: 85.7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 0 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0.55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 1 A
Ausgang elektronisch: Nein
Zwangsöffnung: Ja
Anzahl der sicherheitsgerichteten Hilfskontakte: 1
Ausführung der Schnittstelle: ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
Gehäusebauform: Kabeleinführung (metrisch)
Mit Statusanzeige: Nein
Umgebungstemperatur während des Betriebs: -25|85 °C
Schaltfunktion verrastend: Nein
