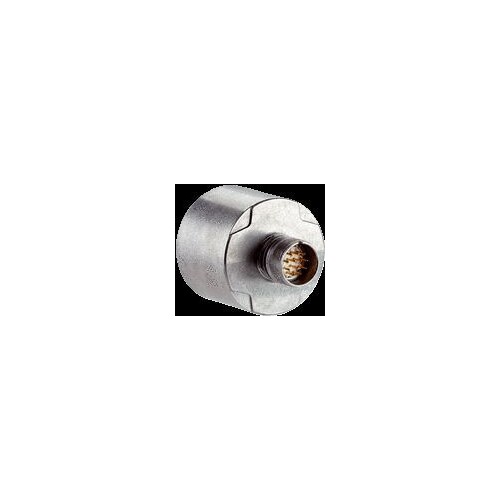

1056677 Sick Optic Elec DFS60E S4EB00500 INCREMENTAL ENCODER

29660660
1 Stk
4047084264993
DE
90314990
Inkremental-Encoder , DFS60 , Mechanische Ausführung: Vollwelle Klemmflansch 10 mm x 19 mm , Kommunikationsschnittstelle: 10 V ... 32 V, HTL, Push pull , Anschlussart: Stecker, M23, 12-polig, axial , Impulse pro Umdrehung: 500
Anmerkungen zur LIMMERT-KI

Der SICK DFS60E S4EB00500 Inkrementalgeber ist eine hochpräzise Lösung für anspruchsvolle Anwendungen in der Automatisierungstechnik. Mit einer Impulszahl von 500 pro Umdrehung und einem Messschritt von 90° elektronisch bietet er exakte Positionsbestimmungen. Der Encoder verfügt über eine robuste Bauweise mit einem 10 mm Edelstahlwelle und einem Aluminium-Gehäuse, das nach IP67 geschützt ist. Er arbeitet mit einer Versorgungsspannung von 10 bis 32 V und unterstützt eine maximale Ausgangsfrequenz von bis zu 300 kHz. Der DFS60E bietet eine einfache Integration mit einem M23, 12-poligen Anschluss und ist ideal für Anwendungen, die hohe Zuverlässigkeit und Langlebigkeit erfordern. Mit einem Gewicht von nur 0,3 kg und einer maximalen Betriebsdrehzahl von 9.000 min⁻¹ ist dieser Encoder sowohl kompakt als auch leistungsstark.

Produktinfos

Impulszahl pro Umdrehung: 500
Messschritt: 90° elektronisch/ppr
Messschrittabweichung: ± 0,2°
Fehlergrenzen: ± 0,3°
Kommunikationsschnittstelle: Inkremental
Kommunikationsschnittstelle Detail: HTL / Push pull
Anzahl der Signalkanäle: 6-Kanal
Initialisierungszeit: 40 ms
Ausgangsfrequenz: ≤ 300 kHz
Laststrom: ≤ 30 mA
Stromverbrauch: ≤ 0,5 W (ohne Last)
Anschlussart: Männlicher Stecker, M23, 12-polig, axial
Versorgungsspannung: 10 ... 32 V
Referenzsignal, Anzahl: 1
Referenzsignal, Position: 90°, elektrisch, logisch mit A und B gesteuert
Verpolungsschutz: Ja
Kurzschlussschutz der Ausgänge: Ja
MTTFd: 300 Jahre (EN ISO 13849-1)
Mechanische Bauform: Vollwelle, Klemmflansch
Wellen Durchmesser: 10 mm
Wellen Länge: 19 mm
Gewicht: + 0,3 kg
Wellenmaterial: Edelstahl
Flanschmaterial: Aluminium
Gehäusematerial: Aluminium-Druckguss
Startdrehmoment: 0,5 Ncm (+20 °C)
Betriebsdrehmoment: 0,3 Ncm (+20 °C)
Zulässige Wellenbelastung radial/axial: 80 N (radial) 40 N (axial)
Betriebsdrehzahl: ≤ 9.000 min⁻¹
Trägheitsmoment des Rotors: 6,2 gcm²
Lagerlebensdauer: 3,6 x 10^10 Umdrehungen
Winkelbeschleunigung: ≤ 500.000 rad/s²
Betriebstemperaturbereich: 0 °C ... +85 °C
Lagertemperaturbereich: –40 °C ... +100 °C, ohne Verpackung
Schockbeständigkeit: 50 g, 6 ms (nach EN 60068-2-27)
Vibrationsbeständigkeit: 20 g, 10 Hz ... 2.000 Hz (nach EN 60068-2-6)
Schutzart: IP67 (Gehäuseseite), IP65 (Wellenseite)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung der Drehgeber-Welle: Vollwelle
Max. Impulszahl: 500
Ausführung des elektrischen Anschlusses: Steckanschluss
Impulszahl pro Umdrehung: 500|500
Programmierbar: Nein
Durchmesser der Welle: 10|10 mm
Weitere Details
Werkstoff des Gehäuses: Aluminium
Schutzart (IP): IP65
