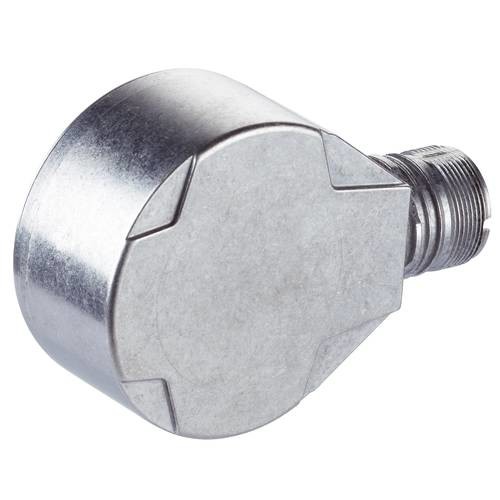

1056180 SICK INKREMENTALGEBER

20262158
4628909
1 Stk
4047084259401
DE
90314990
Inkremental-Encoder , DFS60 , Mechanische Ausführung: Vollwelle Klemmflansch 10 mm x 19 mm , Kommunikationsschnittstelle: 4,5 V ... 32 V, TTL, HTL, programmierbar , Anschlussart: Stecker, M23, 12-polig, radial , Impulse pro Umdrehung: 10.000
Anmerkungen zur LIMMERT-KI

Der SICK Inkrementalgeber DFS60B-S4MA10000 ist ein hochpräziser und robuster Encoder, der sich ideal für industrielle Anwendungen eignet. Mit einer Impulszahl von 10.000 pro Umdrehung und einer Messschrittabweichung von nur ± 0,01° bietet er exakte Positionierungs- und Steuerungsfunktionen. Der Encoder verfügt über eine programmierbare elektrische Schnittstelle von 4,5 V bis 32 V, die sowohl TTL- als auch HTL-Signale unterstützt. Das Gehäuse besteht aus Aluminium-Druckguss und bietet eine hohe Beständigkeit gegenüber mechanischen Belastungen. Mit einem Betriebsdrehmoment von 0,3 Ncm und einem zulässigen Wellenbelastungsbereich von 80 N radial und 40 N axial ist der DFS60B ideal für anspruchsvolle Umgebungen. Der Encoder ist für Betriebstemperaturen von -40 °C bis +100 °C ausgelegt und erfüllt die Schutzart IP67, was ihn zur perfekten Wahl für raue Bedingungen macht.

Produktinfos

Impulszahl pro Umdrehung: 10.000
Messschritt: 90° elektronisch/ppr
Messschrittabweichung: ± 0,01°
Fehlergrenzen: ± 0,05°
Initialisierungszeit: 32 ms
Elektrische Schnittstelle: 4,5 V ... 32 V, TTL/HTL programmierbar
Anschlussart: Stecker, M23, 12-polig, radial
Betriebsstrom: 40 mA
Leistungsaufnahme: ≤ 0,7 W (ohne Last)
Laststrom: ≤ 30 mA
Ausgangsfrequenz: ≤ 600 kHz
Referenzsignal: 1
Referenzsignalposition: 90°, elektrisch, logisch mit A und B gesteuert
Umkehrschutz: Ja
Kurzschlussschutz der Ausgänge: Ja
Schaftdurchmesser: 10 mm x 19 mm
Gewicht: 0,3 kg
Flanschmaterial: Aluminium
Gehäusematerial: Aluminium-Druckguss
Startmoment: 0,5 Ncm (+20 °C)
Betriebsdrehmoment: 0,3 Ncm (+20 °C)
Zulässige Wellenbelastung radial/axial: 80 N (radial), 40 N (axial)
Betriebsdrehzahl: ≤ 9.000 min⁻¹
Trägheitsmoment des Rotors: 6,2 gcm²
Lebensdauer der Lager: 3,6 x 10^10 Umdrehungen
Winkelbeschleunigung: ≤ 500.000 rad/s²
Betriebstemperaturbereich: –40 °C ... +100 °C
Luftfeuchtigkeit: 90 % (Kondensation nicht erlaubt)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung der Drehgeber-Welle: Vollwelle
Max. Impulszahl: 10000
Ausführung des elektrischen Anschlusses: Steckanschluss
Impulszahl pro Umdrehung: 10000|10000
Programmierbar: Ja
Durchmesser der Welle: 10|10 mm
Weitere Details
Werkstoff des Gehäuses: Aluminium
Schutzart (IP): IP65
