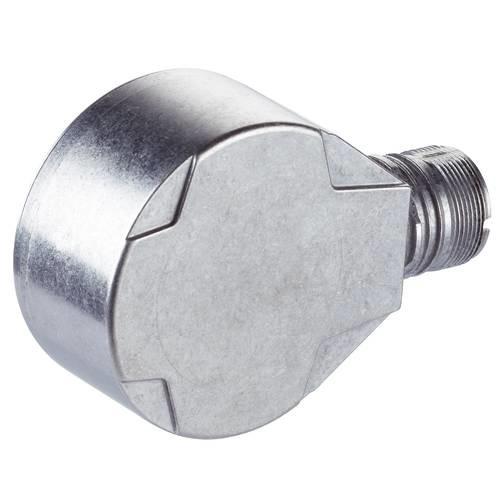

1037168 SICK DFS60E-S4EA01000 1000imp 24V

20266204
4629183
1 Stk
4047084267215
DE
90314990
Inkremental-Encoder , DFS60 , Mechanische Ausführung: Vollwelle Klemmflansch 10 mm x 19 mm , Kommunikationsschnittstelle: 10 V ... 32 V, HTL, Push pull , Anschlussart: Stecker, M23, 12-polig, radial , Impulse pro Umdrehung: 1.000
Anmerkungen zur LIMMERT-KI

Der SICK DFS60E-S4EA01000 ist ein hochpräziser inkrementeller Encoder, der für industrielle Anwendungen konzipiert wurde. Mit einer maximalen Impulszahl von 1000 pro Umdrehung und einer Messschrittabweichung von nur ± 0,2° bietet er eine außergewöhnliche Genauigkeit. Der Encoder verfügt über eine elektrische Schnittstelle von 10 V bis 32 V und ist mit einem radialen M23-Stecker ausgestattet. Mit einem Gewicht von nur 0,3 kg und einem robusten Aluminiumgehäuse ist er ideal für den Einsatz in anspruchsvollen Umgebungen. Der Betriebsdrehmoment von 0,3 Ncm und die zulässige Wellenbelastung von 80 N radial machen ihn zu einer zuverlässigen Wahl für verschiedene Anwendungen. Der DFS60E-S4EA01000 ist für Betriebstemperaturen von 0 °C bis +85 °C geeignet und bietet eine lange Lebensdauer von 3,6 x 10^10 Umdrehungen.

Produktinfos

Impuls pro Umdrehung: 1000
Messschritt: 90° elektronisch/ppr
Messschrittabweichung: ± 0.2°
Nullpunktabweichung: ± 0.3°
Initialisierungszeit: 40 ms
Elektrische Schnittstelle: 10 V ... 32 V, HTL/Push pull
Anschlusstyp: Stecker M23, 12-polig, radial
Betriebsstrom: 40 mA
Leistungsaufnahme: ≤ 0.5 W (ohne Last)
Laststrom: ≤ 30 mA
Ausgangsfrequenz: ≤ 300 kHz
Referenzsignal Anzahl: 1
Referenzsignal Position: 90°, elektrisch, logisch mit A und B gekoppelt
Verpolungsschutz: Ja
Kurzschlussschutz der Ausgänge: Ja
Bauform: Vollwelle, Klemmflansch
Wellen-Durchmesser: 10 mm x 19 mm
Gewicht: 0.3 kg
Flanschmaterial: Aluminium
Gehäusematerial: Aluminium-Druckguss
Startmoment: 0.5 Ncm (+20 °C)
Betriebsdrehmoment: 0.3 Ncm (+20 °C)
Zulässige Wellenbelastung radial/axial: 80 N (radial), 40 N (axial)
Betriebsdrehzahl: ≤ 9,000 min⁻¹
Trägheitsmoment des Rotors: 6.2 gcm²
Lebensdauer der Lager: 3.6 x 10^10 Umdrehungen
Winkelbeschleunigung: ≤ 500,000 rad/s²
Betriebstemperaturbereich: 0 °C ... +85 °C
Lagertemperaturbereich: –40 °C ... +100 °C, ohne Verpackung
Schockfestigkeit: 50 g, 6 ms
Vibrationsfestigkeit: 20 g, 10 Hz ... 2,000 Hz
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

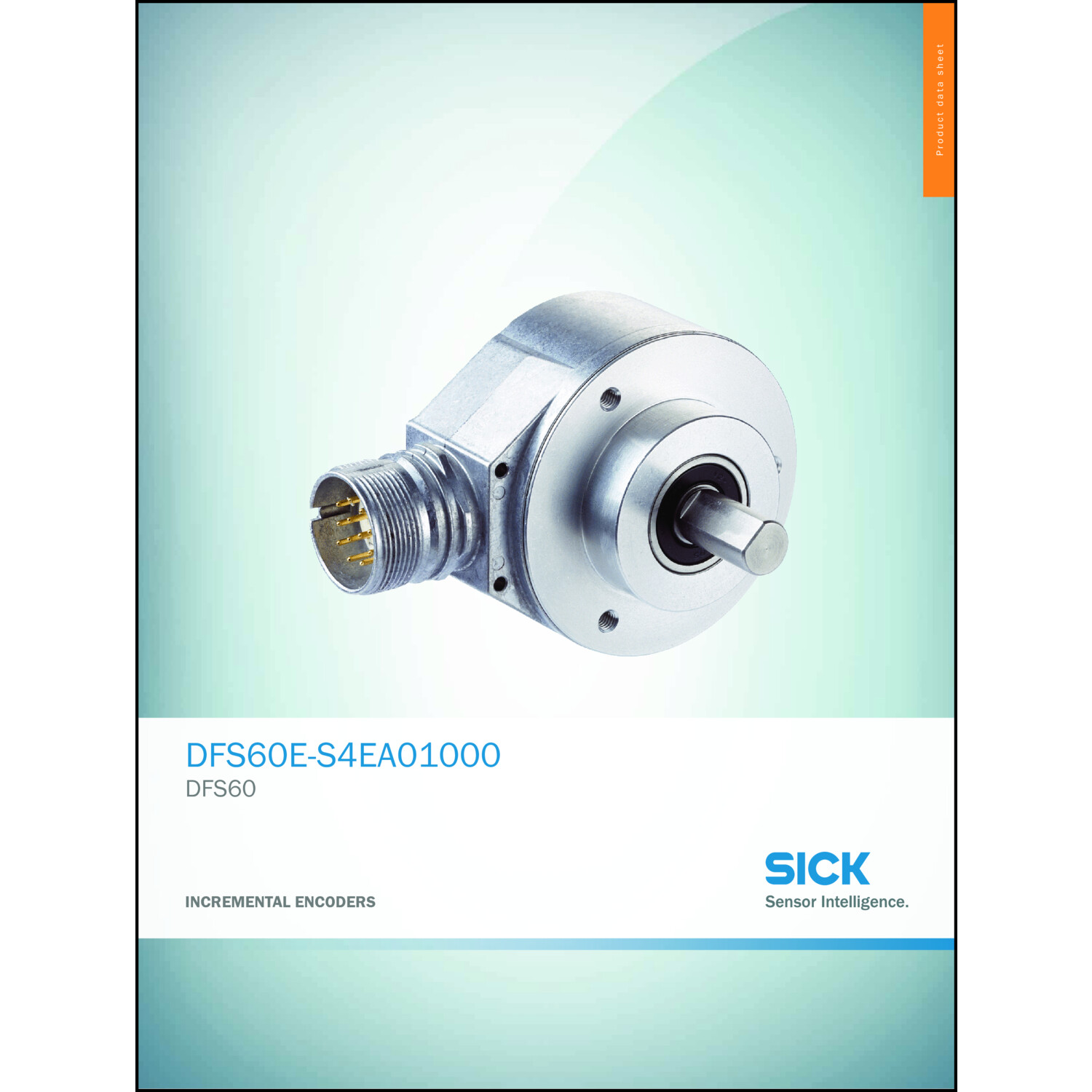

Katalogseiten

Produktinfos

Ausführung der Drehgeber-Welle: Vollwelle
Max. Impulszahl: 1000
Ausführung des elektrischen Anschlusses: Steckanschluss
Impulszahl pro Umdrehung: 1000|1000
Programmierbar: Nein
Durchmesser der Welle: 10|10 mm
Weitere Details
Werkstoff des Gehäuses: Aluminium
Schutzart (IP): IP65
