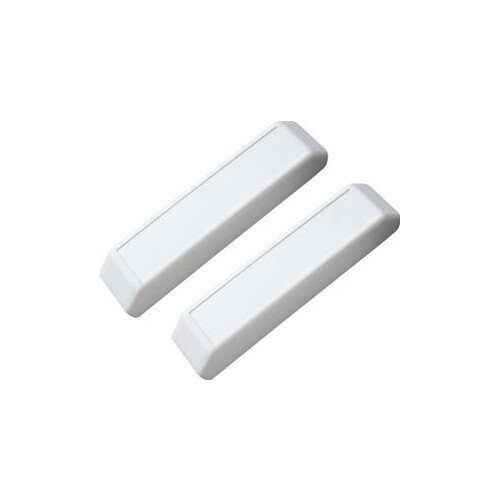

20000086 Eltako FK Fensterkontakt

22696072
5050267
1 Stk
4010312903001
US
85365080
20000086
beantwortete(n) Fragen weitere Varianten
Fensterkontakt mit Reedrelais, 1 Öffner. Schaltleistung 5W bzw. VA. Schaltspannung max. 175V UC. Der Fensterkontakt besteht aus einem Reedrelais mit Anschlussklemmen und einem Magneten. Der normalerweise geschlossene Kontakt öffnet, sobald der Magnet näher als 25mm gekommen ist. An die Klemmen T1 und T2 des Trennrelais ETR61NP angeschlossen, wird die Stromversorgung eines Dunstabzuges zugeschaltet, solange das Fenster offen ist. Das ETR61NP kann in die UP-Dose hinter die Steckdose für den Dunstabzug gelegt werden. Montage des Fensterkontaktes FK: Auf der Gehäuse-Schmalseite die Einsätze heraushebeln. Reedrelais anschließen und Gehäuse-Ausschnitt für die Leitung ausschneiden. Beide Gehäuse maximal 15mm entfernt parallel ankleben und gegebenenfalls zusätzlich anschrauben. In der Längsrichtung kann der Magnet gegenüber dem Reedrelais beliebig verdreht sein.
Anmerkungen zur LIMMERT-KI

Der Eltako FK Fensterkontakt ist eine zuverlässige Lösung zur Überwachung von Fenstern in Verbindung mit dem Trennrelais ETR61NP-230V. Mit einer Schaltleistung von 10 A bei 250 V AC und einer Stand-by-Verlust von nur 0,7 W ist er energieeffizient und leistungsstark. Der Fensterkontakt besteht aus einem Reedrelais und einem Magneten, der bei einer Annäherung von weniger als 25 mm den Kontakt öffnet. Die Montage ist einfach und erfordert keine externe Kleinspannungs-Stromversorgung, da der Steuereingang intern mit 24 V DC versorgt wird. Mit einer kompakten Größe von 54 x 12 x 10 mm ist der Fensterkontakt ideal für den Einsatz in Dunstabzugshauben und anderen Anwendungen, bei denen Sicherheit und Energieeffizienz wichtig sind. Die Schutzart IP20 gewährleistet, dass der Kontakt in geschützten Innenräumen verwendet werden kann.

Produktinfos

Schaltleistung: 10 A / 250 V AC
LED-Lampen: bis 100 W
Glühlampen: 2000 W
Stand-by-Verlust: 0,7 W
Länge: 45 mm
Breite: 45 mm
Tiefe: 18 mm
Steuereingang: 24 V DC
Stromversorgung: 230 V
Fensterkontakt Typ: Reedrelais mit Magnet
Schaltleistung Fensterkontakt: 5 W
Schaltspannung Fensterkontakt: max. 175 V UC
Reichweite Magnet: 25 mm
Abmessungen Fensterkontakt: 54 x 12 x 10 mm
Funkfrequenz: 868 MHz
Schutzart (IP): IP20
