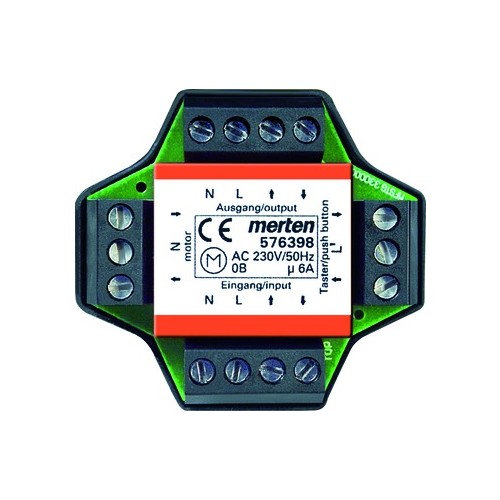

576398 MERTEN RolMehrfSteuRel UP

21053880
1325766
1 Stk
4011281893607
14011281893604
DE
8536490099
Passend für eine 60er-UP-Dose. Flache Bauform von 22 mm. Bei Vor-Ort-Steuerung mittels Taster Einbau in eine tiefe Unterputz-Dose. Zur Steuerung von bis zu 2 Rollladenmotoren vor Ort, in Gruppen oder zentral. Mit Trennung von Last- und Steuerkreis sowie Zwangsverriegelung in beiden Laufrichtungen. Einzelbedienung der Motoren erfolgt über einen Rollladen-Wipptaster, zentrale Steuerungen über Jalousie-Zeitschaltuhren oder Jalousie-Taster des Merten-Jalousiesteuerungssystems. Netzspannung AC 230 V, 50 Hz +/-10%. Steuerspannung AC 230 V +/-10%. Stromaufnahme 10 mA im Relaisbetrieb. Schaltspannung max. AC 250 V. Schaltstrom max. 2 A. Temperaturbereich 0-60 GradC. Klemmen max. 1,5 mm². Maße 22x49x52 mm (HxBxT). Einbau (tiefe) Unterputzdose. Zu komplettieren mit Blindabdeckung System M 3916-, 3918xx, 3917xx, System Design MEG4075-60xx, System Fläche 3919xx.
Anmerkungen zur LIMMERT-KI

Das Merten Rollladensteuerrelais 576398 ist eine ideale Lösung für die zentrale und individuelle Steuerung von bis zu zwei Rollladenmotoren. Mit einer Nennspannung von 230 V und einem Bemessungsstrom von 6 A bietet es zuverlässige Leistung für Ihre Jalousien. Die flache Bauform von nur 22 mm ermöglicht eine einfache Installation in eine tiefe Unterputzdose. Das Relais ist mit einer Zwangsverriegelung in beiden Laufrichtungen ausgestattet und trennt Last- und Steuerkreis für zusätzliche Sicherheit. Die Steuerung erfolgt entweder über einen Rollladen-Wipptaster oder zentrale Jalousie-Zeitschaltuhren. Mit einem Temperaturbereich von 0-60 °C und einer maximalen Schaltspannung von 250 V AC ist dieses Relais sowohl robust als auch vielseitig einsetzbar.

Produktinfos

Montageart: Unterputz
Anzahl der anschließbaren Motoren: 2
Zentraleingang: Ja
Nebenstelleneingang: Ja
Nennspannung: 230 V
Frequenz: 50 Hz
Bemessungsstrom: 6 A
Schaltspannung max.: 250 V AC
Schaltstrom max.: 2 A
Temperaturbereich: 0-60 °C
Klemmen max.: 1,5 mm²
Maße (HxBxT): 22x49x52 mm
