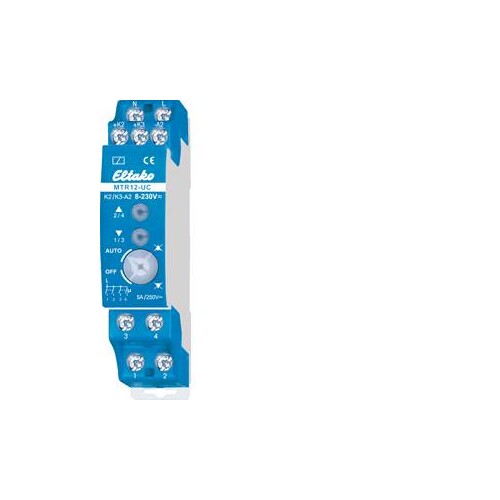

2240 0601 ELTAKO MTR12-8..230VUC MOTOR TRENNRELAIS 1 ODER 2 MOTOREN 2+2S 5A VE

02121982
1393629
1 Stk
4010312205211
CN
85364900
22400601
beantwortete(n) Fragen weitere Varianten
Motor-Trennrelais, 2 + 2 Schließer nicht potenzialfrei 5A/250V AC, für ein oder zwei 230V-Motoren. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Steuerspannung 8..230V UC. Versorgungsspannung 230V. Die Rohrmotoren von Beschattungselementen und Rollladen dürfen keinesfalls direkt parallel geschaltet werden, da es sonst über die Endschalter zu Rückspannungen und letztendlich zur Zerstörung der Motoren kommt. Für einen Motor und wenn Steuerspannung und Motorspannung 230V betragen, genügt ein EGS12Z-UC. Sollen jedoch mehr als ein Motor mit einem EGS12Z-UC gesteuert werden oder ist die Steuerspannung ungleich, so muss für je zwei Motoren ein MTR12-UC angeschlossen werden. Die MTR12-UC können parallel betrieben werden, benötigen jedoch freie Kontaktausgänge K2/K3 des steuernden EGS12Z-UC. Diese werden mit den Klemmen K2/K3 des MTR12-UC verbunden. 1/2 = Motor 1, 3/4 = Motor 2. Mit einem Drehschalter können die Funktionen Auf oder Ab gesperrt werden und kann ganz ausgeschaltet werden. Diese Sperre gilt nur für die max. 2 angeschlossenen Motoren. Damit können einzelne Beschattungselemente oder Rollläden von der Automatikfunktion einer Gesamtsteuerung ganz oder teilweise ausgenommen werden.
Anmerkungen zur LIMMERT-KI

Das ELTAKO MTR12-8..230VUC Motor-Trennrelais ist ein hochfunktionales Gerät, das für den Betrieb von ein oder zwei 230 V-Motoren konzipiert ist. Mit einer maximalen induktiven Last von 650 W und einer Nennspannung von 230 V AC bietet es zuverlässige Leistung in einem kompakten Format von nur 18 mm Breite und 58 mm Tiefe. Der Stand-by-Verlust von nur 0,5 Watt sorgt für Energieeffizienz. Das Gerät ist für den Einsatz in einem Temperaturbereich von -20 °C bis +50 °C geeignet und kann sicher in Umgebungen mit relativer Luftfeuchtigkeit von unter 75% betrieben werden. Die Montage erfolgt einfach auf einer Tragschiene nach DIN-EN 60715 TH35. Dank der 2 + 2 Schließer ist es möglich, Motoren sicher zu steuern, wobei die Geräteinstallation nur durch Elektrofachkräfte erfolgen sollte, um Brandgefahr oder elektrische Schläge zu vermeiden.

Produktinfos

Induktive Last: 650 W (max. 1000 W)
Temperaturbereich: -20 °C bis +50 °C (Einbaustelle)
Lagertemperatur: -25 °C bis +70 °C
Relative Luftfeuchte: <75% (Jahresmittelwert)
Anzahl der Schließer: 2 + 2 (nicht potenzialfrei)
Nennspannung: 230 V AC
Bemessungsstrom: 5 A
Stand-by-Verlust: 0,5 W
Montageart: Reiheneinbaugerät (DIN-EN 60715 TH35)
Breite: 18 mm
Tiefe: 58 mm
Universal-Steuerspannung: 8..230 V UC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Montageart: REG
Anzahl der anschließbaren Motoren: 2
Zentraleingang: Nein
Nebenstelleneingang: Nein
Nennspannung: 250 V
Bemessungsstrom: 5 A
Weitere Details
Frequenz: 50|50 Hz
