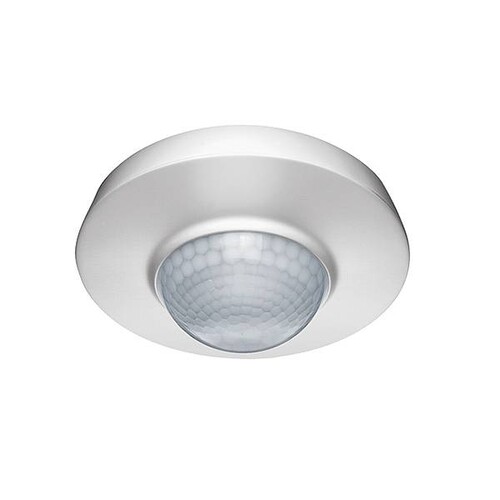

EM10425103 ESY-LUX PD 360I/24 DECKEN- PRÄSENZMEL. 360 UP,24M, WE. FERNBEDIENB.

02144403
2473703
1 Stk
4015120425103
CN
85365080
weitere Infos weitere Infos ausblenden
Esylux
EM10425103
beantwortete(n) Fragen weitere Varianten
Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage.Reichweite von bis zu 24 m im Durchmesser für den Einsatz in Büros, Klassenzimmern, Konferenzräumen etc. und Durchgangsbereichen mit sehr geringem oder keinem Tageslichtanteil.Optimal geeignet für die Installation in großen Höhen bis 10 m, wie Sporthallen, Lagerhallen etc..16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt), speziell geeignet zum Schalten von kapazitiven Lasten wie z. B. EVGs, parallelkompensierte Leuchtstofflampen, Kompakt-Leuchtstofflampen, Energiesparlampen.Automatische Lichtsteuerung in Abhängigkeit von Anwesenheit und Tageslicht.Zusätzlicher Schaltkontakt - HLK - zur Ansteuerung von Heizung-Lüftung-Klima in Abhängigkeit von Anwesenheit.Programmierbar per Fernbedienung, z. B. Dauerlicht EIN/AUS und automatische Einlesefunktion des aktuellen Lichtwertes.Vermeidung von Fehlbedienung durch integrierten Wahlschalter fernbedienbar/Potieinstellung.Standardausführung als Unterputzgerät.Universale Aufputzdose IP 54 mit 2facher Membran-Leitungseinführung (Zubehör).Steckklemmen in Doppelbelegung für eine Durchgangsverdrahtung.Baukastensystem aus Powerbox und steckbarem Sensor.Powerbox montieren/anschließen - nach Beendigung der Malerarbeiten kann der Sensor einfach aufgesteckt werden.Großer Verdrahtungsraum dank geringer Bauhöhe der Powerbox.Fest hinterlegtes Werksprogramm sorgt für eine sofortige Betriebsbereitschaft.Zusätzlicher Tastereingang zum individuellen manuellen Schalten der Beleuchtung.Melder kann als Voll- oder Halbautomat genutzt werden.Erweiterung des Erfassungsbereiches durch Anschluss eines - Slave - -Präsenzmelders.Dank verdecktliegender Einstellelemente kein unbeabsichtiges Verstellen der Parameter.Integrierte Impulsfunktion zur Ansteuerung von Treppenlichtautomaten oder Signalgeräten und Einsatz für Gebäudetechnik/SPS.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ESY-LUX PD 360i/24 ist ein hochmoderner Decken-Präsenzmelder mit einem 360° Erfassungsbereich, ideal für die Installation in Büros, Klassenzimmern und großen Höhen bis 10 m. Mit einer Reichweite von bis zu 24 m im Durchmesser und einer empfohlenen Montagehöhe von 3 m bietet dieser Melder eine umfassende Abdeckung. Er ist mit einem 16 A Hochleistungsrelais ausgestattet, das speziell für das Schalten von kapazitiven Lasten geeignet ist. Der PD 360i/24 ermöglicht eine einfache Programmierung und Fernsteuerung über eine IR-Fernbedienung. Zudem bietet er eine automatische Lichtsteuerung basierend auf Anwesenheit und Tageslicht, was ihn zu einer effizienten Lösung für moderne Gebäudeautomation macht. Der Melder verfügt über eine IP20 Schutzart, ist jedoch mit Zubehör auf IP54 erweiterbar, was ihn für verschiedene Umgebungen geeignet macht.

Produktinfos

Gerätekategorie: Decken-Präsenzmelder
Montageort: Decke

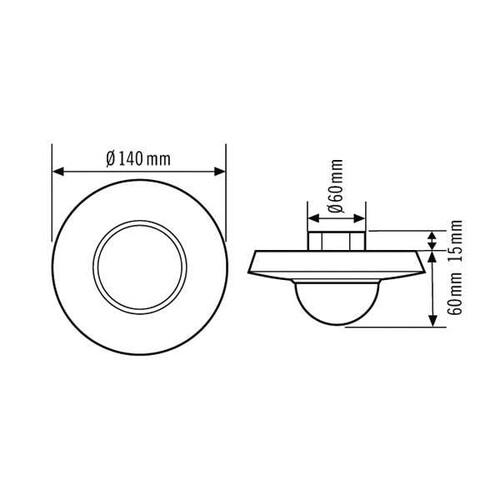

Einbaumaß: Einbautiefe: 15 mm, Ø 60 mm
Montageart: Unterputz / Gerätedose Ø 68 mm
Anschlussart: Steckklemme
Anschließbarer Leiterquerschnitt: 1.5 – 2.5 mm²
Abmessungen (Höhe/Tiefe): 75 mm, Ø 140 mm
Gewicht: 266 g
Werkstoff: UV-stabilisiertes Polycarbonat
Schutzart (IP): IP20, IP54 mit Aufputzdose
Zulässige Umgebungstemperatur: 0 °C...+50 °C
Relative Luftfeuchte: 5 – 93 %, nicht kondensierend
Farbe: weiß, ähnlich RAL 9010
Erfassungswinkel: 360°
Erfassungsreichweite (Quer): Ø 24 m
Erfassungsreichweite (Frontal): Ø 8 m
Erfassungsreichweite (Präsenzbereich): Ø 6 m
Erfassungsbereich: bis zu 453 m²
Empfohlene Montagehöhe: 3 m
Max. Montagehöhe: 10 m
Nennspannung: 230 V ~ / 50 Hz
Einschaltstrom: 800 A / 200 µs
Leistungsaufnahme: 1 W
Schaltleistung: 230 V/50 Hz, 16 AX, 2300 W/10 A (cos phi = 1)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02153055
    Preisanzeige nur nach Anmeldung
    02144396
    Preisanzeige nur nach Anmeldung
    02123389
    Preisanzeige nur nach Anmeldung
    02025228
    Preisanzeige nur nach Anmeldung
    21574442
    Preisanzeige nur nach Anmeldung
    02240541
    Preisanzeige nur nach Anmeldung
    02080738
    Preisanzeige nur nach Anmeldung
    02080731
    Preisanzeige nur nach Anmeldung
    21574435
    Preisanzeige nur nach Anmeldung
    01166102
    Preisanzeige nur nach Anmeldung
    02144375
    Preisanzeige nur nach Anmeldung
    20352297
    Preisanzeige nur nach Anmeldung
    02242865
    Preisanzeige nur nach Anmeldung
    02267365
    Preisanzeige nur nach Anmeldung
    02117418
    Preisanzeige nur nach Anmeldung
    02240555
    Preisanzeige nur nach Anmeldung
    02242872
    Preisanzeige nur nach Anmeldung
    01046228
    Preisanzeige nur nach Anmeldung
    01322412
    Preisanzeige nur nach Anmeldung
    01336370
    Preisanzeige nur nach Anmeldung

    Download

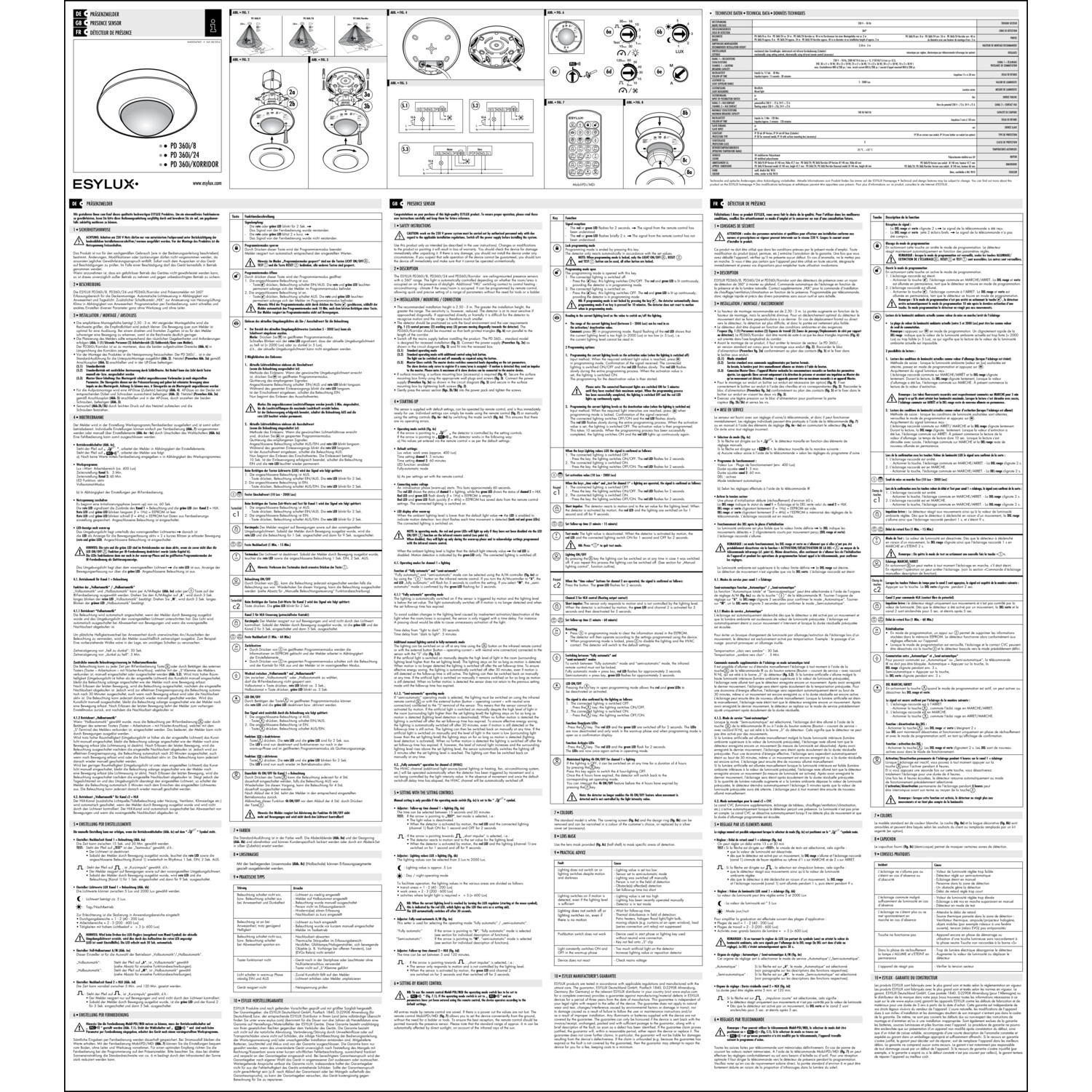

    Gebrauchsanleitung

    Montageanleitung

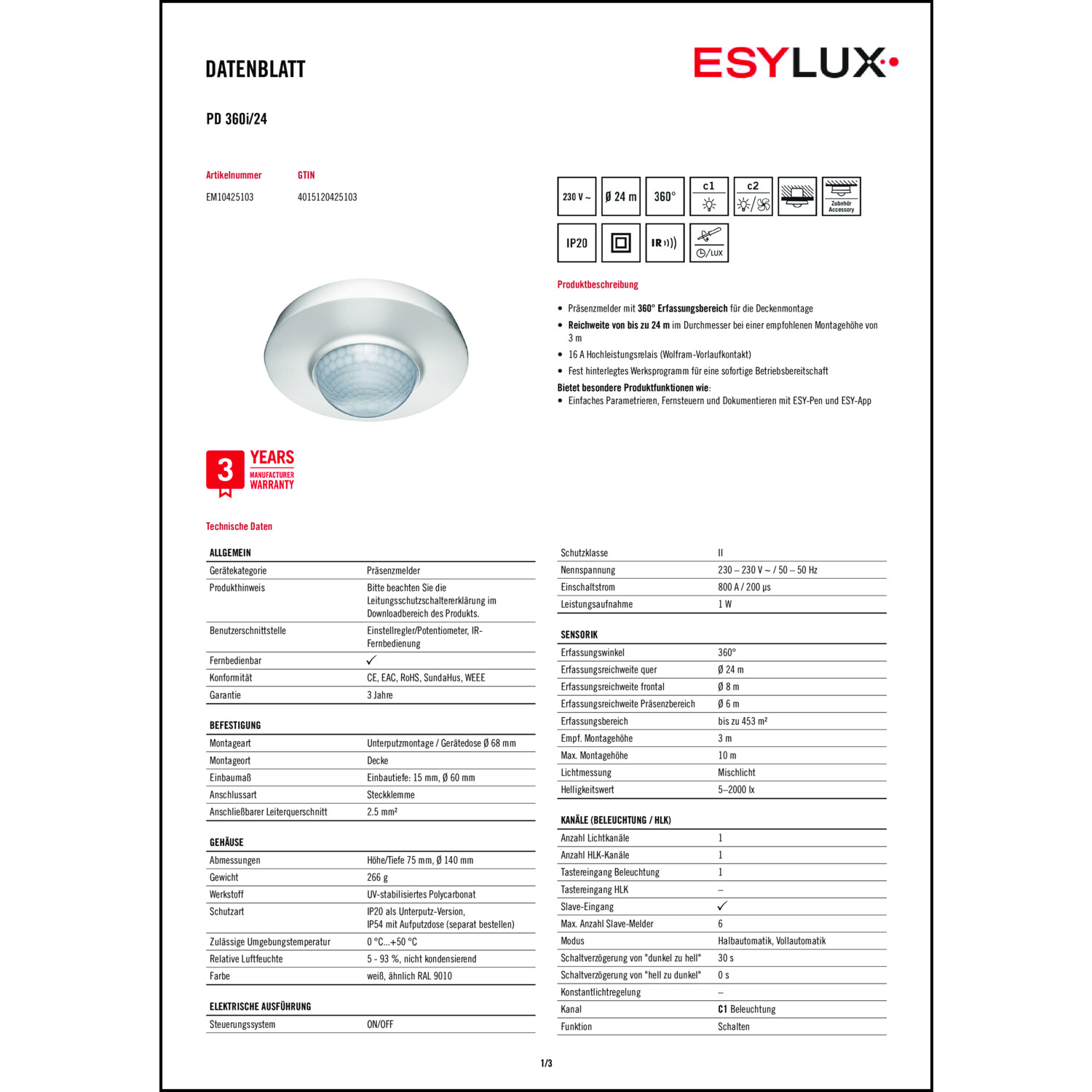

    Produktdatenblatt

    RoHS-Erklärung

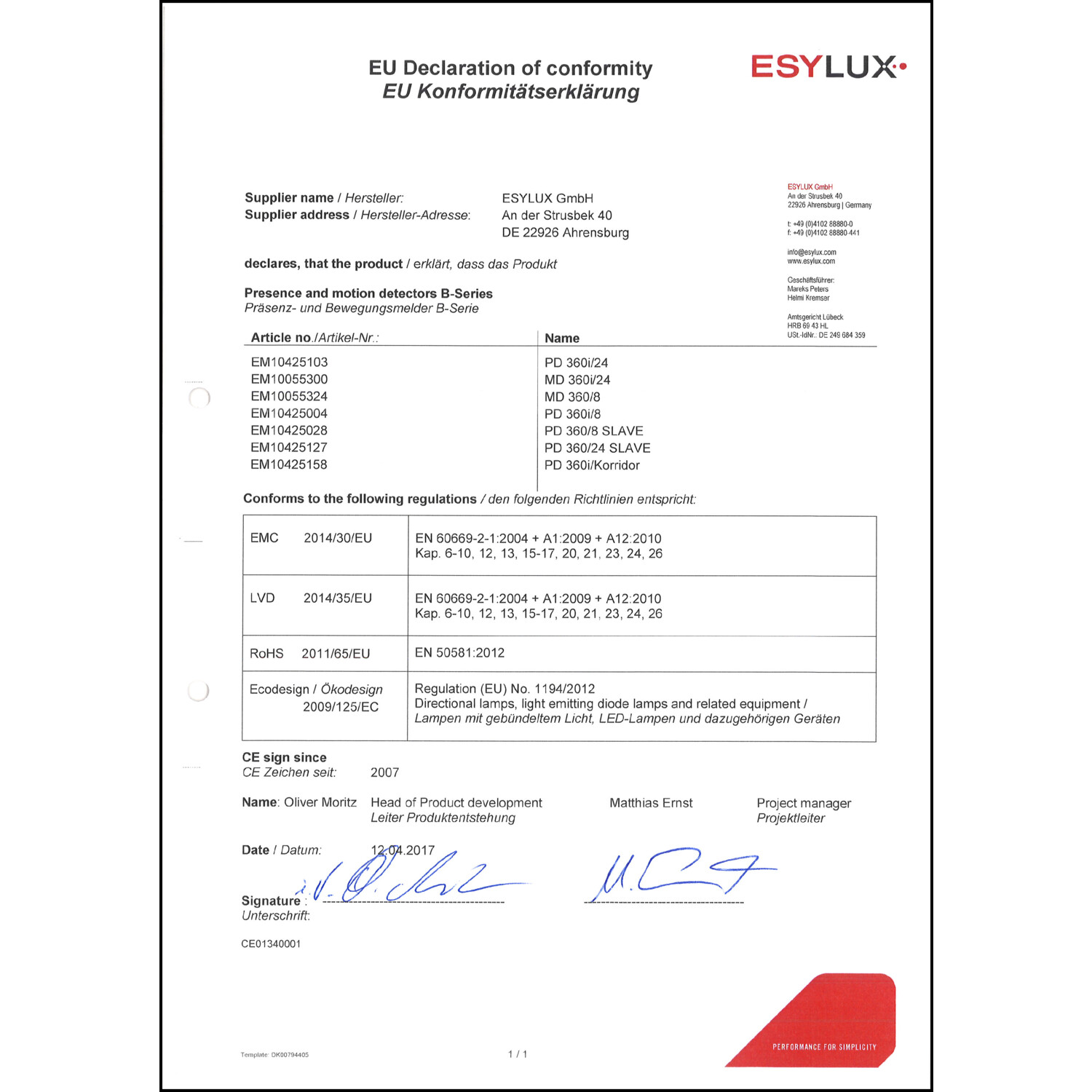

    DOC CE-Erklärung (Declaration of conformity CE)

    Katalogseiten

    Produktinfos

    Ausführung: Präsenzmelder
    Erfassungswinkel horizontal: 180|360 °
    Montageart: 0
    Farbe: 9010
    Ausführung der Oberfläche: 0
    Fernbedienbar: Ja
    Max. Schaltleistung: 2300 W
    HLK-Ansteuerung: Ja
    Konstantlichtregelung: Nein
    Weitere Details
    Zwangsabschaltung: Ja
    Tierschneise: Nein
    Unterkriechschutz: Ja
    Vernetzbar: Nein
    Optimale Montagehöhe: 3 m
    Treppenlichtautomatik: Ja
    Überbrückungsschalter: Ja
    Max. Reichweite zu einer Seite: 12 m
    Max. Reichweite frontal: 4 m
    Durchmesser Erfassungsfeld auf Fußboden: 0 m
    Geeignet für drahtlose Übertragung: Nein
    Ansprechempfindlichkeit einstellbar: Ja
    Ansprechhelligkeit einstellbar: Ja
    Mit Signaleinheit: Ja
    Teach-Funktion für Ansprechhelligkeit: Ja
    Abdimmfunktion mit Dimmeinsatz: Nein
    Werkstoff: Thermoplast
    Werkstoffgüte: 1
    Halogenfrei: Ja
    Oberflächenschutz: matt
    RAL-Nummer (ähnlich): 9010
    Transparent: Ja
    Spannungsart: 50|50
    Min. Einschaltdauer: 15 s
    Max. Einschaltdauer: 30 min
    Ansprechhelligkeit: 5|2000 lx
    Temperatur: 0|50 °C
    Max. Einschaltstrom: 800 A
    Steuerstrom: 0 mA
    Frequenz: 50|50 Hz
    Alarmfunktion: Nein
    Einschaltverzögerung: 0|360 s
    Ausschaltverzögerung: 30 s
    Mit Fernbedienung: Nein
    Geeignet für Wandmontage: Nein
    Geeignet für C-Last: Ja
    Schwenkbereich Sensor, horizontal: 0|0 °
    Schwenkbereich Sensor, vertikal: 0|0 °
    Anzahl der Schaltzonen: 1
    Mit DALI-Schnittstelle: Nein
    IFTTT-Unterstützung verfügbar: Nein
    Kompatibel mit Apple HomeKit: Nein
    Kompatibel mit Google Assistant: Nein
    Kompatibel mit Amazon Alexa: Nein
    Max. Schaltleistung LED: 600|50 W
    Rückfeldüberwachung: Nein
    Mit Akustiksensor: 75
    Sensortyp: passiv Infrarot
    Breite: 140
    Höhe: 75
    Tiefe: 15
    Anschlussart: Kunststoff
    Einbautiefe: 15
    Durchmesser: 140
    Einbaubreite: 60
    Einbaudurchmesser: 60
    Länge des Anschlusskabels: 0
    Scanwinkel: 360
    Einbaulänge: 0
    Schlagfestigkeit: AC
    Mit Anschlusskabel: Nein
    Nennspannung: 230|230
    Geeignet für Deckenmontage: Ja
