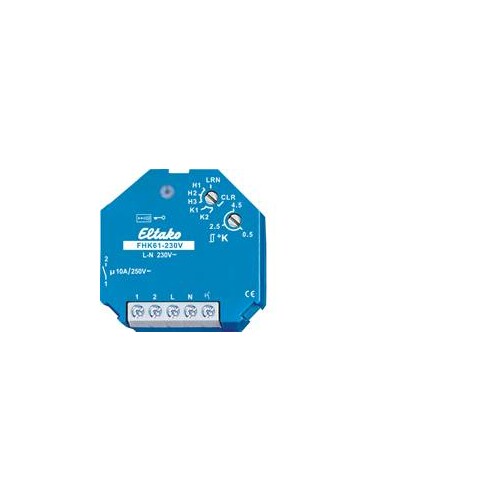

30100045 ELTAKO FHK61-230V Funkaktor Heiz-Kühl-Relais

1 Schließer potenzialfrei 10A/250V AC. Stand-by-Verlust nur 0,8 Watt. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Versorgungsspannung 230V. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Mit dem potenzialfreien Arbeitskontakt werden Ventile gesteuert. Es können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Funktionsänderung (Normalbetrieb, Absenkbetrieb, Aus) wird mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in Professional Smart Home-Controller eingelernt werden. Oberer Drehschalter für die Betriebsarten: H1: Heizbetrieb mit PWM-Regelung mit T = 4 Minuten (PWM = Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb) H2: Heizbetrieb mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb) H3: Heizbetrieb mit 2-Punkt-Regelung. K1: Kühlbetrieb mit PWM-Regelung mit T = 15 Minuten. K2: Kühlbetrieb mit 2-Punkt-Regelung. Die Umschaltung wird visualisiert durch LED-Aufblinken. Unterer Drehschalter für die einstellbare Hysterese bzw. PWM-Beeinflussung: Linksanschlag: kleinste Hysterese 0,5°. Mittelstellung: Hysterese 2,5°. Rechtsanschlag: größte Hysterese 4,5°. Dazwischen Unterteilung in 0,5°-Schritten, visualisiert durch LED-Aufblinken. Betriebsart Zweipunkt-Regelung: Am Hysterese-Drehschalter wird die gewünschte Differenz zwischen Ein- und Ausschalttemperatur eingestellt. Bei 'Ist-Temperatur > = Soll-Temperatur' wird ausgeschaltet. Bei Ist-Temperatur < = (Soll-Temperatur ¿ Hysterese) wird eingeschaltet. Im Kühlbetrieb drehen sich die Vorzeichen um. Betriebsart PWM-Regelung: Am Hysterese-Drehschalter wird die gewünschte Temperaturdifferenz eingestellt, bei der zu 100% eingeschaltet wird. Bei Ist-Temperatur > = Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur < = (Soll-Temperatur ¿ Hysterese) wird zu 100% eingeschaltet. Liegt die Ist-Temperatur zwischen Soll-Temperatur ¿ Hysterese und der Soll-Temperatur, wird abhängig von der Temperaturdifferenz mit einer PWM in 10%-Schritten ein- und ausgeschaltet. Je geringer die Temperaturdifferenz, desto kürzer die Einschaltzeit. Durch die Einstellbarkeit des 100%-Wertes kann die PWM an die Heizkörpergröße bzw. Trägheit angepasst werden. Im Kühlbetrieb drehen sich die Vorzeichen um. Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster-Tür-Kontakte FTK oder Fenstergriffsensor FFG7B eingelernt wurden. Im Heizbetrieb bleibt aber der Frostschutz aktiv. Solange alle eingelernten Bewegungsmelder FBH keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet. Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im Kühlbetrieb um 2° angehoben. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Ist ein Funktaster FT4 eingelernt, so ist die Belegung der 4 Tasten fest mit folgenden Funktionen belegt: Rechts oben: Normalbetrieb (auch per Schaltuhr aktivierbar). Rechts unten: Nachtabsenkbetrieb um 4°, im Kühlbetrieb Anhebung um 4° (auch per Schaltuhr aktivierbar). Links oben: Absenkbetrieb um 2°, im Kühlbetrieb Anhebung um 2°. Links unten: Aus (im Heizbetrieb Frostschutz aktiv, im Kühlbetrieb dauerhaft aus). Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungsmelder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
