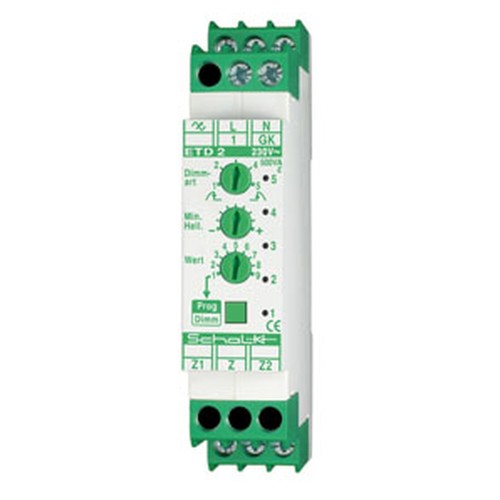

ETD209 SCHALK Universal-Tast-Dimmer LED/ESL 230V AC 35-500W VE

20602427
4334080
1 Stk
4046929201124
DE
85365005
weitere Infos weitere Infos ausblenden
Schalk
etd209
beantwortete(n) Fragen weitere Varianten
Universal Tastdimmer (REB), auch f. LED/ESL, m. Z-Eing.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Universal-Tastdimmer ETD 209 ist ein vielseitiger elektronischer Dimmer, der für eine Vielzahl von Leuchtmitteln geeignet ist, darunter LED-, Energiespar-, Glühlampen sowie NV- und HV-Halogenlampen. Mit einer Betriebsspannung von 230 V AC und einer maximalen Anschlussleistung von 500 VA für Halogenlampen und 400 VA für LED/ESL bietet dieser Dimmer eine hohe Flexibilität. Er verfügt über verschiedene Dimmarten, darunter Phasenanschnitt und Phasenabschnitt, und ermöglicht eine automatische Erkennung von gewickelten Trafos. Die integrierten Sicherheitsfunktionen schützen vor Kurzschlüssen und Überlastungen. Der Dimmer ist einfach zu installieren und wird auf einer 35 mm Hutschiene montiert. Mit kompakten Abmessungen von 18 x 88 (45) x 58 mm und einem Gewicht von nur 80 g ist der ETD 209 eine ideale Lösung für moderne Beleuchtungssysteme.

Produktinfos

Betriebsspannung: 230 V AC 50 Hz
Leistungsaufnahme im Aus-Zustand: 0,3 W
Verlustleistung bei 500 VA Last: max. 2 W
Anschlussleistung bei HV-/NV-Halogenlampen: 500 VA bis 35 °C, 300 VA bis 50 °C
Anschlussleistung bei LED/ESL: bis 400 VA (Phasenabschnitt)
Eingang 1 Leitungskapazität: max. 100 nF
Eingang Z1, Z2 Leitungskapazität: max. 20 nF
Umgebungstemperaturen: -10 °C bis +50 °C (Leistungsreduktion ab +35 °C)
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 (45) x 58 mm
Gewicht: 80 g
Einbautiefe: 55 mm
Farbe: grau nach RAL 7035 / grün 6029

Universal-Tastdimmer

  • dimmt geeignete LED-, Energiespar-, Glühlampen, NV-Halogenlampen mit Tronic- oder gewickelten
  • Trafos, HV-Halogenlampen
  • Dimmarten: Phasenanschnitt, Phasenabschnitt, automatische Erkennung von gewickelten Trafos, spezielle Dimmart für ESL (mit Zündpause und Aufwärmzeit)
  • elektronischer Kurzschluss- und Überlastschutz
  • geeignet für Netzfeld-Abschalter durch eingebaute Grundlast, Helligkeitsspeicher
  • Anschlussleistung bei HV-/NV-Glühlampen: bis 500VA
  • Anschlussleistung bei LED/ESL: bis 400VA bei Phasenabschnitt
  • 3 Eingänge (1, Z1, Z2) und zusätzliche Fronttaste individuell programmierbar
  • Z1, Z2 potentialgetrennt, mit 8-230V UC ansteuerbar
  • diverse Betriebsmodi/Funktionen einstellbar: „Schlummer“, diskret Eindimmen, „Sync“, Dämmerungs-/Sonnenaufgangssimulation, Mindestbeleuchtung (Notlichtfunktion), Schaltuhrfunktion, Impulsschalten (wie reiner Stromstoßschalter), etc.
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20602434
    Preisanzeige nur nach Anmeldung
    01021700
    Preisanzeige nur nach Anmeldung
    01021721
    Preisanzeige nur nach Anmeldung
    20906166
    Preisanzeige nur nach Anmeldung
    01319591
    Preisanzeige nur nach Anmeldung
    01218217
    Preisanzeige nur nach Anmeldung
    01023898
    Preisanzeige nur nach Anmeldung
    02053193
    Preisanzeige nur nach Anmeldung
    10079993
    Preisanzeige nur nach Anmeldung
    01166102
    Preisanzeige nur nach Anmeldung
    02107142
    Preisanzeige nur nach Anmeldung
    02031815
    Preisanzeige nur nach Anmeldung
    02037051
    Preisanzeige nur nach Anmeldung
    02084357
    Preisanzeige nur nach Anmeldung
    02084322
    Preisanzeige nur nach Anmeldung
    02030009
    Preisanzeige nur nach Anmeldung
    01046886
    Preisanzeige nur nach Anmeldung
    01023926
    Preisanzeige nur nach Anmeldung
    01022736
    Preisanzeige nur nach Anmeldung
    01281721
    Preisanzeige nur nach Anmeldung

    Download

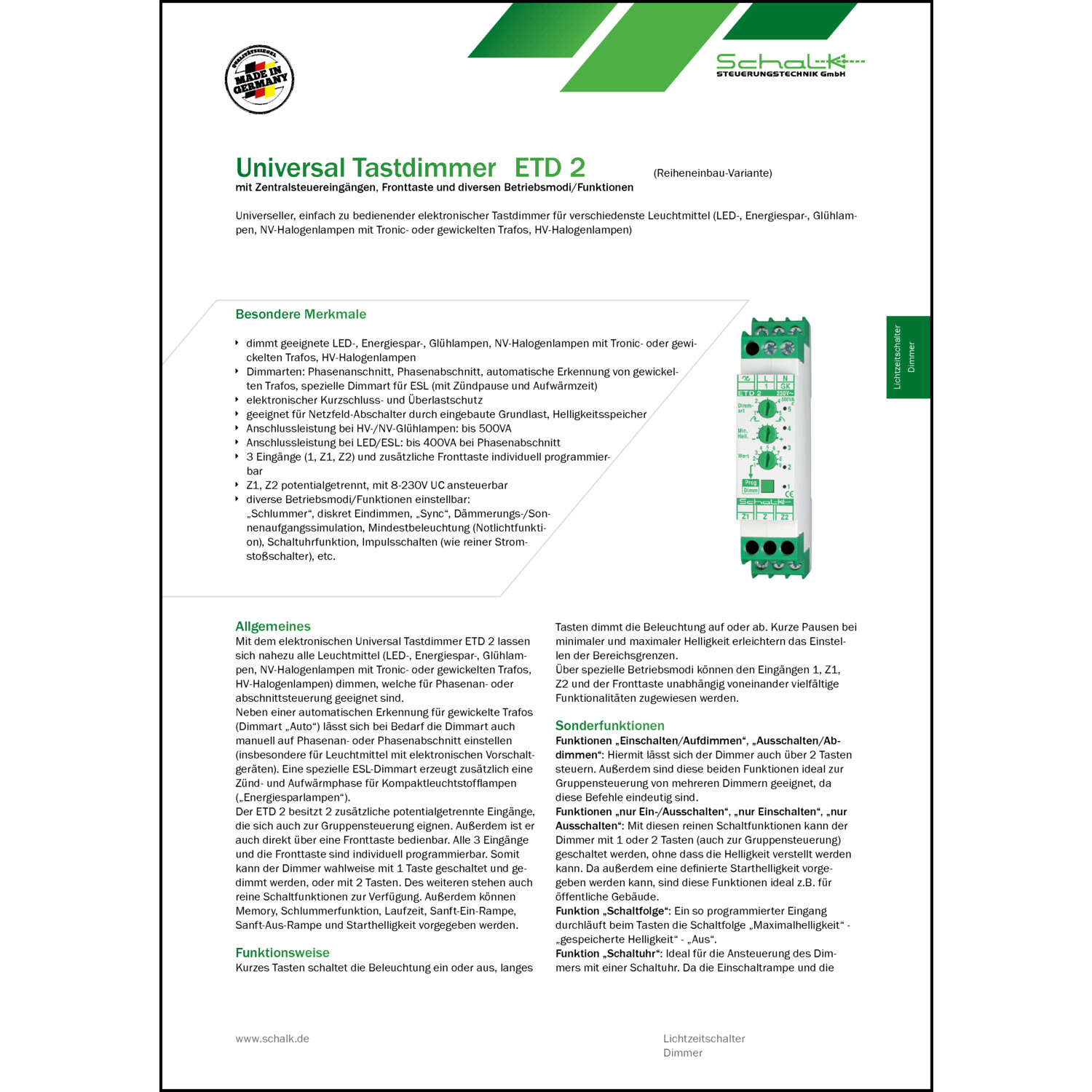

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Bedienungsart: Taste
    Nennleistung: 0 VA
    Lastart: universal
    Montageart: REG
    Lichtwertspeicher: Ja
    Seriendimmer: Nein
    Nebenstelleneingang: Ja
    Farbe: grau
    Weitere Details
    Verwendbar mit Taste: Ja
    Verwendbar mit Bewegungsmelder: Ja
    Verwendbar mit Präsenzmelder: Ja
    Verwendbar mit Zeitschalter/Timer: Ja
    Geeignet für Schutzart (IP): IP20
    Befestigungsart: Krallenbefestigung
    Werkstoff: Kunststoff
    Werkstoffgüte: 0
    Halogenfrei: Ja
    RAL-Nummer (ähnlich): 7035
    Nennspannung: 230 V
    Frequenz: 50 Hz
    Gerätebreite: 18 mm
    Gerätetiefe: 55 mm
