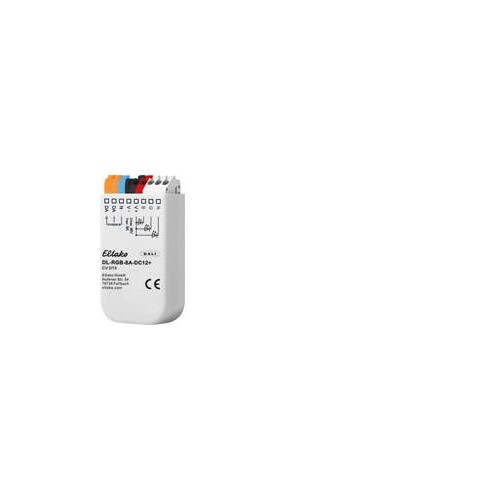

33000013 Eltako DL RGB 8A DALI LEDDimmer 8A RGB

28044513
8070134
1 Stk
4010312321492
BG
85423190
33000013
beantwortete(n) Fragen weitere Varianten
DALI-LED-Dimmer mit RGB Farbsteuerung für Leuchteneinbau und die UP-Dose. 59x33x15mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT8: eine DALI-Adresse zur Steuerung von Helligkeit und Farbe (DALI DT8, Type RGBWAF). Betriebsart Colour & Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Farbe. SwitchDim2: Betrieb über 2 Schalteingänge ermöglicht Steuerung von Helligkeit und Farbe ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 8A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Geringe Stand-by-Verluste. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT8 (Auslieferzustand): In dieser Betriebsart wird Helligkeit und Farbe über eine DALI-Adresse (Device Type 8) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Farbe. Colour & Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z.B: Farbe) beeinflusst wird. Der Colour & Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe.
Anmerkungen zur LIMMERT-KI

Der Eltako DL RGB 8A DALI LED-Dimmer ist eine leistungsstarke Lösung zur Steuerung von RGB-LED-Leuchten. Mit einem maximalen Anschlussstrom von 8 A und einer kompakten Bauform von 59 x 33 x 15 mm ist dieser Dimmer ideal für den Einbau in UP-Dosen. Er unterstützt die DALI-Standardprotokolle und ermöglicht die getrennte Steuerung von Helligkeit und Farbe über zwei DALI-Adressen oder alternativ über zwei Tastereingänge (SwitchDim2). Der Dimmbereich reicht von 0,1% bis 100%, und die umschaltbare PWM-Frequenz sorgt für eine präzise Lichtsteuerung. Mit einer Betriebsspannung von 12 V bis 48 V DC ist der Dimmer vielseitig einsetzbar und hat einen geringen Stand-by-Verlust von nur 0,12 W. Die Schutzart IP20 macht ihn für den Innenbereich geeignet. Der Eltako DL RGB bietet eine hohe Effizienz und ist die perfekte Wahl für moderne Beleuchtungssysteme.

Produktinfos

Max. Anschlussstrom: 8 A
Max. Anschlussquerschnitt: 1,5 mm²
Temperaturbereich (Einbau): -20°C bis +50°C
Lagertemperatur: -25°C bis +70°C
Relative Luftfeuchte: <75% Jahresmittelwert
Abmessungen (B x H x T): 59 x 33 x 15 mm
Schutzart: IP20
Stand-by-Verlust: 0,12 W
Betriebsspannung: 12 V bis 48 V DC
Dimmbereich: 0,1% - 100%
PWM-Frequenz: 122 Hz / 244 Hz / 488 Hz / 976 Hz
Betriebsart DT8: Ja
Betriebsart Colour&Dim: Ja
SwitchDim2: Ja
Farbe: Grau
Oberfläche: Matt

LED-Dimmer

  • Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12 V bis 48 V
  • Dimmbereich 0.1%-100%
  • Umschaltbare PWM-Frequenz (122 Hz/244 Hz/488 Hz/976 Hz)
  • Versorgungsspannung 12 V bis 48 V DC
  • Hoher Wirkungsgrad
  • Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface.
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

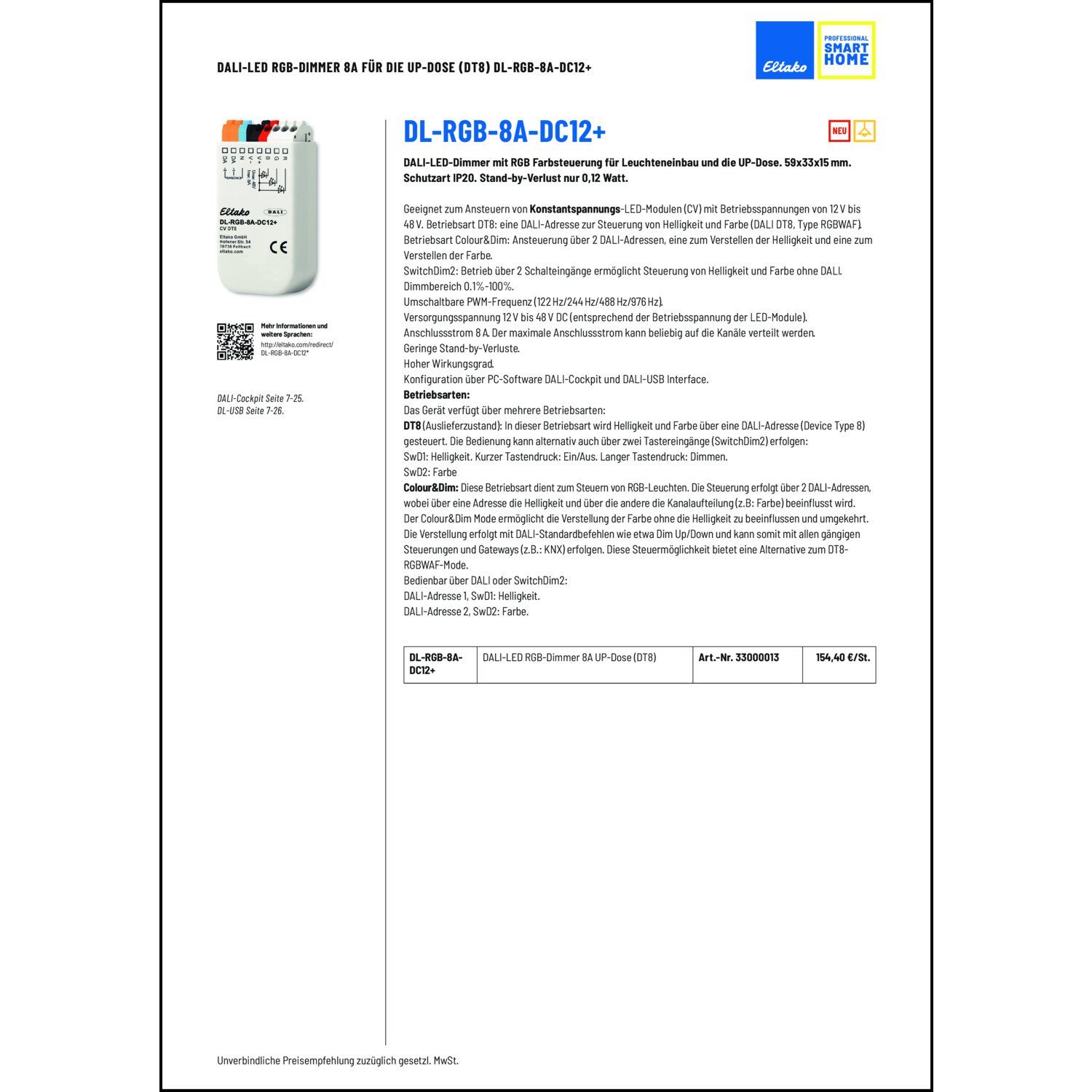

    Katalogseiten

    Produktinfos

    Bedienungsart: Drucktaster
    Montageart: sonstige
    Lichtwertspeicher: Ja
    Seriendimmer: Nein
    Nebenstelleneingang: Nein
    Farbe: grau
    Ausführung der Oberfläche: matt
    Nennspannung: 12|48 V
    Weitere Details
    Verwendbar mit Taste: Ja
    Verwendbar mit Bewegungsmelder: Nein
    Verwendbar mit Präsenzmelder: Nein
    Verwendbar mit Zeitschalter/Timer: Nein
    Verwendbar mit Funktaste: Nein
    Zusammenstellung: Basiselement
    Verwendbar mit IR-Taste: Nein
    Geeignet für Schutzart (IP): IP20
    Werkstoff: Kunststoff
    Werkstoffgüte: Thermoplast
    Halogenfrei: Ja
    Oberflächenschutz: unbehandelt
    Transparent: Nein
    Steuerspannung: 9.5|22.5 V
    Gerätebreite: 33 mm
    Gerätehöhe: 59 mm
    Gerätetiefe: 15 mm
    Anschlussart: Steckklemme
    Leistungsaufnahme: 0.12
    Aderquerschnitt: 1.5|1.5
    IFTTT-Unterstützung verfügbar: Nein
    Nennleistung ohmsche Last: 384|384
    Kompatibel mit Apple HomeKit: Nein
    Kompatibel mit Google Assistant: Nein
    Kompatibel mit Amazon Alexa: Nein
    Max. Schaltleistung LED: 384
    Min. Helligkeit steuerbar: Ja
