P870 Primo XL 150 Einbaugehäuse

30260280
10 Stk
4260182065044
DE
39269097

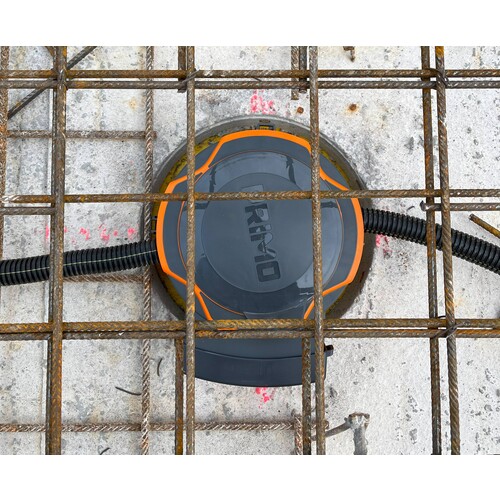

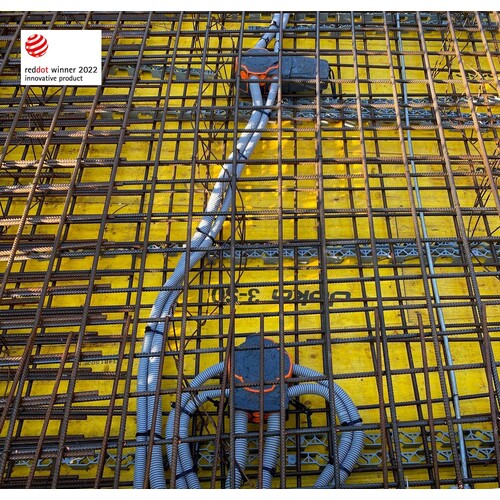

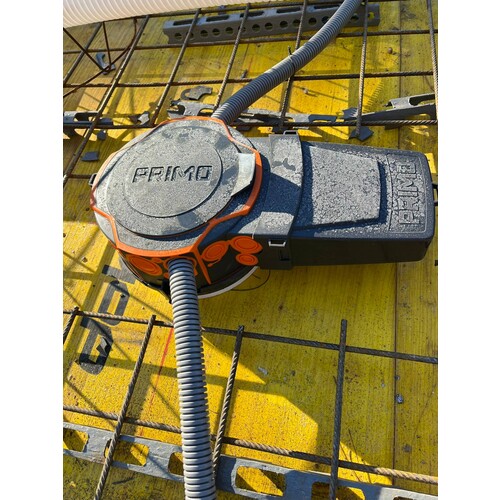

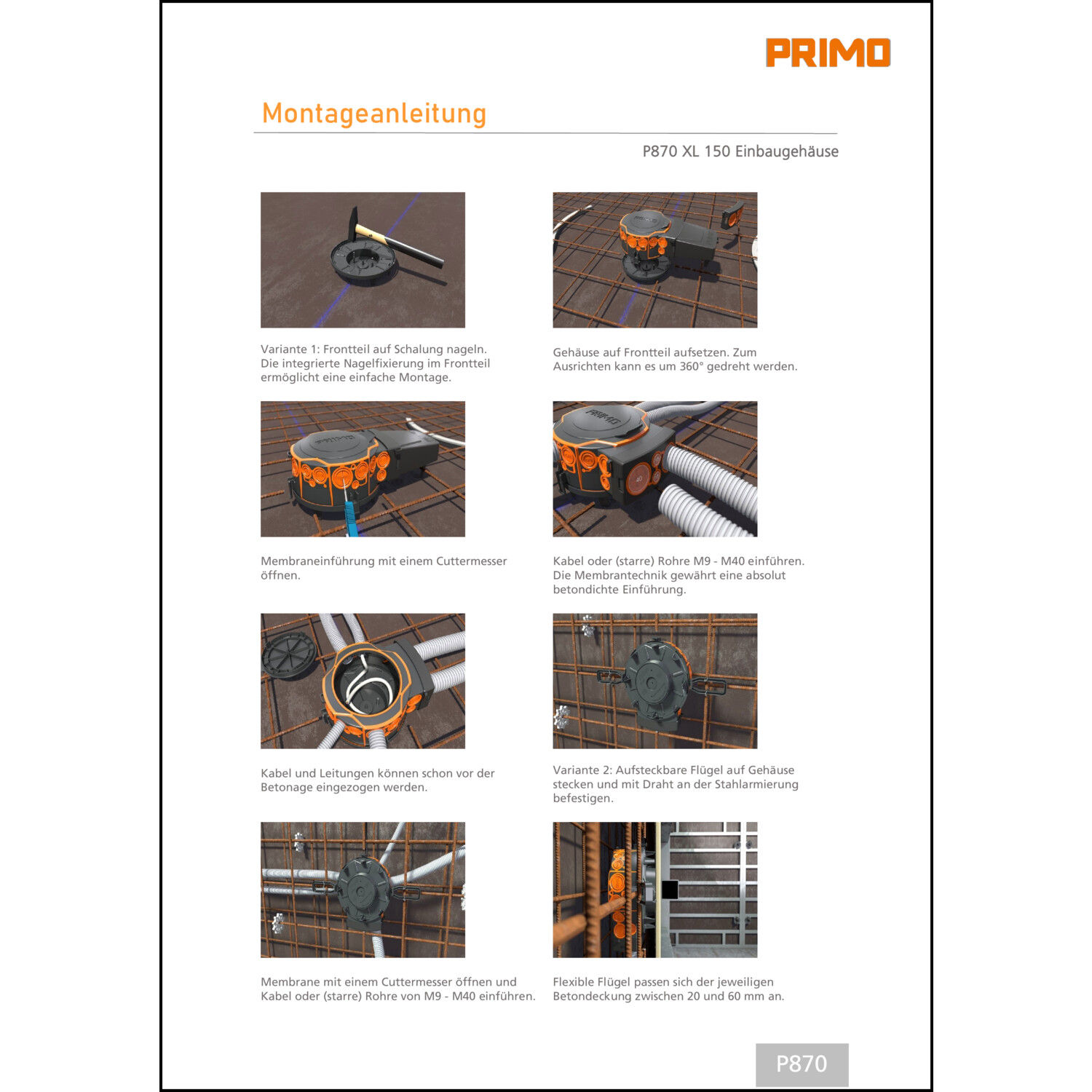

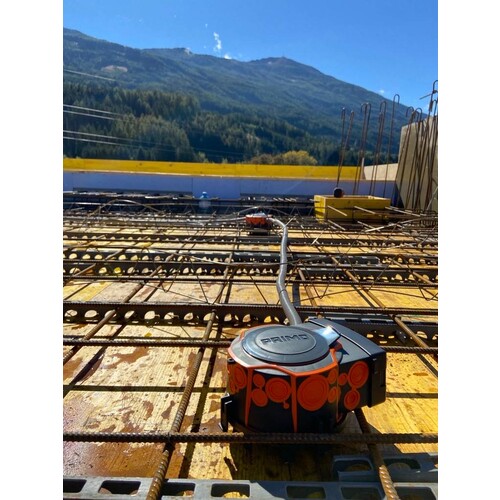

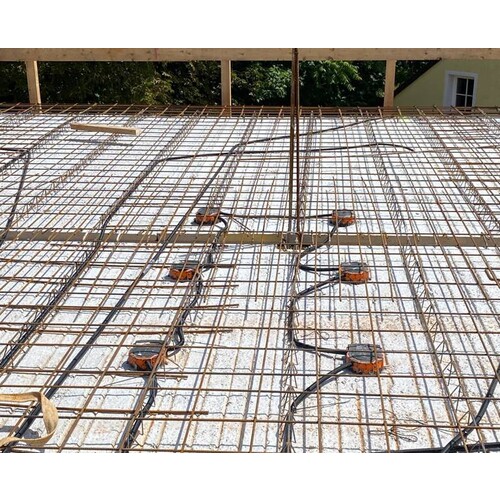

Das XL 150 Einbaugehäuse wird zum Einbau von LED, Niedervolt-Halogen, Energiesparleuchtmitteln, Halogen-Metalldampflampen sowie Kompakt-Leuchtstofflampen genutzt. Das Einbaugehäuse eignet sich für Leuchten oder Lautsprecher mit einem maximalen Einbaudurchmesser von 135 – 140 mm. Eine absolut betondichte und sicher zugentlastete Rohreinführung ohne Werkzeug ist für die Rohrgrößen M20, M25, M32 und M40 durch die Primo Membrantechnik möglich. Direkt an der Dose befindet sich ein Mini-Trafo, der durch den Trafotunnel universal P873 um 126 mm erweitert werden kann. Der optionale Trafotunnel bietet Raum für den Einbau zusätzlicher Elektronikbauteile. Die Einbaugehäuse werden im Ortbeton auf die Schalung genagelt oder mit den separat erhältlichen Flügeln an der Stahlarmierung befestigt. Im Betonfertigteilwerk wird der Deckel mit Magnet auf dem Schalungstisch ohne Kleberückstände flexibel positioniert. Die Mineralfaserplatte erlaubt eine individuelle Bohrlochöffnung sodass auch nach dem Betongießen die Fluchtlinie perfekt eingehalten wird. Die Deckel mit festgelegtem Einbaudurchmesser werden mit dem Hammer geöffnet.
Anmerkungen zur LIMMERT-KI

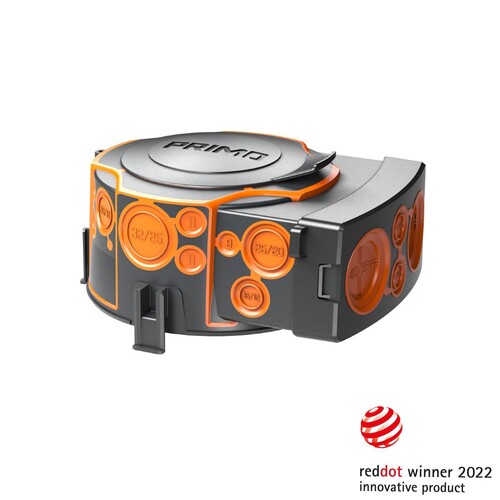

Das P870 Primo XL 150 Einbaugehäuse ist ein vielseitiges, rundes Betoneinbaugehäuse, das speziell für den Einsatz von LED-, Niedervolt-Halogen- und Energiesparleuchtmitteln konzipiert wurde. Mit einer Länge von 208 mm (334 mm inkl. Trafotunnel) und einem Durchmesser von 157 mm bietet es ausreichend Platz für eine Vielzahl von Anwendungen. Die Rohreinführungen sind absolut betondicht und ermöglichen eine werkzeuglose Installation für verschiedene Rohrgrößen. Das Gehäuse ist aus hochwertigem, halogenfreiem Kunststoff gefertigt und erfüllt die Flammwidrigkeitsanforderungen nach VDE bei 650 °C. Das P870 eignet sich ideal für den Einsatz in Ortbeton und ist sowohl für HV- als auch NV-Leuchten geeignet. Die integrierte Membrantechnik sorgt für eine sichere Zugentlastung und eine einfache Montage an der Schalung oder Stahlarmierung.

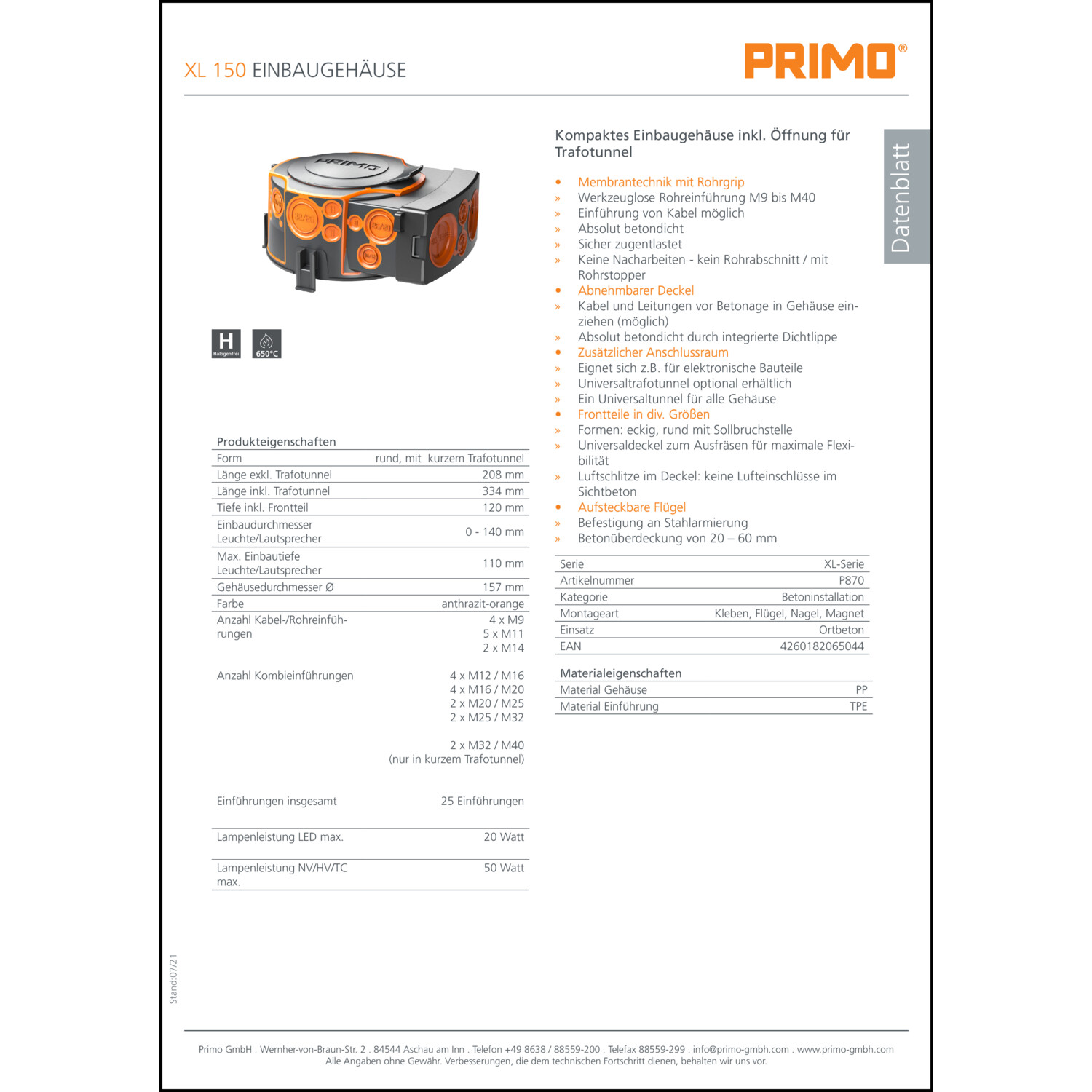

Produktinfos

Form: rund mit Trafostutzen
Länge exkl. Trafotunnel: 208 mm
Länge inkl. Trafotunnel: 334 mm
Tiefe exkl. Frontteil: 90 mm
Tiefe inkl. Frontteil: 120 mm
Einbaudurchmesser: 0 - 130 mm
Max. Einbautiefe: 110 mm
Gehäusedurchmesser: Ø 157 mm
Farbe: orange-grau
Einführungsart: Membran
Anzahl der Einführungen: 2 x M32/M40, 2 x M25/M32, 2 x M20/M25, 4 x M16/M20, 4 x M12/M16, 2 x M14, 5 x M11, 4 x M9
Betondicht: Ja
Zugentlastet: Ja
Aufnahme Deckenhaken: Ja
Material Gehäuse: Kunststoff
Material Einführung: Membran
Halogenfrei: Ja
Flammwidrig nach VDE: 650 °C
Lampenleistung LED: 20 Watt
Lampenleistung NV/HV/TC: 50 Watt
CE: Ja
Glühdrahtgeprüft nach EN: 650 °C

XL 150 Einbaugehäuse

  • Für Ortbeton
  • Werkzeuglose Kombi-Einführung M9-M40
  • Absolut betondicht durch Membrantechnologie
  • Sichere Zugentlastung durch Rohrgrip
  • Keine Nacharbeiten – kein Rohrabschnitt
  • Kabel und Leitungen vor Betonage in Gehäuse einziehbar
  • Trittfestigkeit durch stabile Bauform
  • Zusätzlicher Anschlussraum für elektronische Bauteile
  • Länge exkl. / inkl. Trafotunnel: 208 mm / 334 mm
  • Gehäusedurchmesser: 157 mm
  • Farbe: anthrazit – orange
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Max. Leuchtendurchmesser: 130 mm
Einbautiefe: 110 mm
Anwendung: für Ortbeton
Geeignet für HV-Leuchten: Ja
Geeignet für NV-Leuchten: Ja
Mit Betriebsgeräteraum: Nein
Werkstoff: Kunststoff
Weitere Details
Geeignet für LED-Leuchten: Ja
Geeignet für Lampenleistung: 50|50
Einbaubreite: 150
