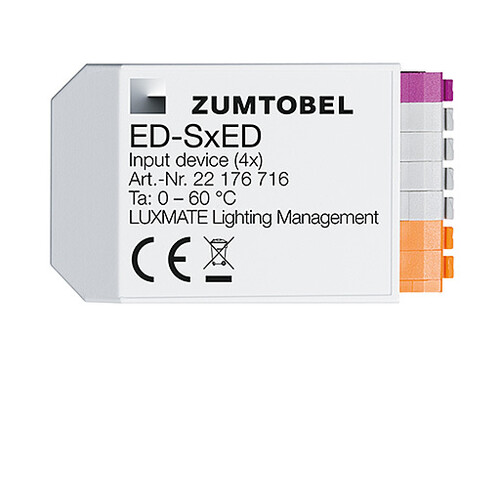

22176716 ED-SxED Eingangsgerät mit vier adressierbaren Eingängen

21762785
2837401
1 Stk
9006210436883
SI
85389099
Eingangsgerät mit vier adressierbaren Eingängen zur Integration eines konventionellen Licht-, Fenster-, Jalousien-, Leinwand-Tasters, Schalt-Wechsel-Schalters/-Tasters, Bewegungsmelders, einer Zeitschaltuhr oder eines anderen Kontaktgebers in ein busgeführtes Licht- und Raummanagement-System. Je nach Adressierung eines Eingangs können alle Aktoren eines Raumes oder eine Aktorengruppe des Raumes bedient werden. Verwendung als: - Schalteingang: kurze Betätigung eines der angeschlossenen Taster, Wechsel zwischen den zwei Stimmungen -Abwesend 0- und -Anwesend 1- - Schalt-Dim-Eingang: kurze Betätigung eines angeschlossenen Tasters, Wechsel zwischen den zwei Stimmungen -Abwesend 0- und -Anwesend 1-. Lange Betätigung des Tasters: die Beleuchtung wird abwechselnd auf- bzw. abgedimmt. - Schalt-Wechseleingang: durch Schließung eines an die Eingänge -T1 / T2- angeschlossenen Kontaktgebers wird die Stimmung -Anwesend 1- aufgerufen werden bzw. durch die Öffnung eines an die Eingänge -T3 / T4- angeschlossenen Kontaktgebers wird die Stimmung -Abwesend 0- aufgerufen. Dauerkontaktgeber an die gebrückten Klemmen -ON- und -OFF- anschließen. Der Eingang des Geräts verfügt über je zwei Klemmen -ON- und -OFF-. - Jalousien- oder Leinwandeingang: durch Betätigung eines an die Eingänge -T1 / T2- angeschlossenen Tasters können Behänge/Leinwände des Raumes aufgefahren und durch die Betätigung eines an die Eingänge -T - angeschlossenen Tasters abgefahren werden. Betätigung länger ( 3s): Behänge/Leinwände fahren in die jeweilige Endposition bzw. Arbeitsstellung. Der Gerät verfügt über je zwei Eingänge -T - und -T -. - Fenstereingang: durch Betätigung eines an die Eingänge -T - angeschlossenen Tasters können Fenster des Raumes geöffnet und durch die Betätigung eines an die Eingänge -T - angeschlossenen Tasters geschlossen werden. Betätigung länger ( 3s): Fenster fahren in Endposition. Das Gerät verfügt über je zwei Eingänge -T - und -T -. Die Versorgung erfolgt über die DALI-Steuerleitung (kein Netzanschluss), die Strom-Aufnahme beträgt 4mA (2 DALI-Lasten). Der DALI-Eingang ist spannungsfest gegen 230/240V Fremdspannung. Die Busleitung ist an den Eingang des Gerätes anschraubbar. Montage in Unterputzdose (Durchmesser 53mm, Höhe 15mm), hinter Schalter oder Taster, flammwidriges Polycarbonat, halogenfrei, transparent. Die Kontaktgeber sind mit potentialfreiem Schaltkontakt auszuführen, ausgelegt für mindestens 15VDC, die an den Zuleitungen des Gerätes anschließbar sind. Abmessungen 41,2 x 28,2 mm, Gewicht: 0,03 kg
Anmerkungen zur LIMMERT-KI

Das ED-SxED Eingangsgerät mit der Artikelnummer 22176716 ist eine hochmoderne Lösung für die Integration konventioneller Licht-, Fenster-, Jalousien- und Leinwandsteuerungen in ein busgeführtes Licht- und Raummanagement-System. Mit vier adressierbaren Eingängen ermöglicht es die flexible Steuerung von Beleuchtungsszenen und anderen Aktoren in einem Raum. Die Montage erfolgt in einer Unterputzdose mit einem Durchmesser von 53 mm und einer Höhe von 15 mm. Das Gerät ist aus flammwidrigem, halogenfreiem Polycarbonat gefertigt und bietet eine transparente Abdeckung. Mit einer Stromaufnahme von nur 4 mA über DALI ist es energieeffizient und ideal für moderne Gebäudeautomationssysteme. Die kompakten Abmessungen von 41,2 mm x 28,2 mm und das geringe Gewicht von 0,03 kg machen die Installation einfach und unauffällig.

Produktinfos

Eingänge: 4 adressierbare Eingänge
Eingangsart: Schalteingang, Schalt-Dim-Eingang, Schalt-Wechseleingang, Fenster-/Jalousieneingang
Versorgungsspannung: DALI (4 mA, 2 DALI-Lasten)
Montageart: Unterputzdose (Durchmesser 53 mm, Höhe 15 mm)
Gehäusematerial: fl ammwidriges Polycarbonat, halogenfrei, transparent

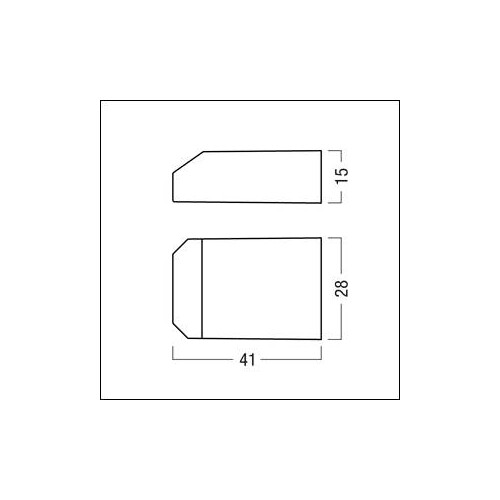

Abmessungen: 41,2 mm x 28,2 mm
Gewicht: 0,03 kg
Farbe: weiß
