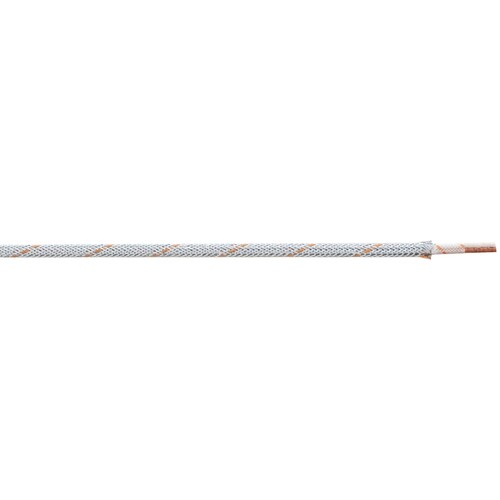

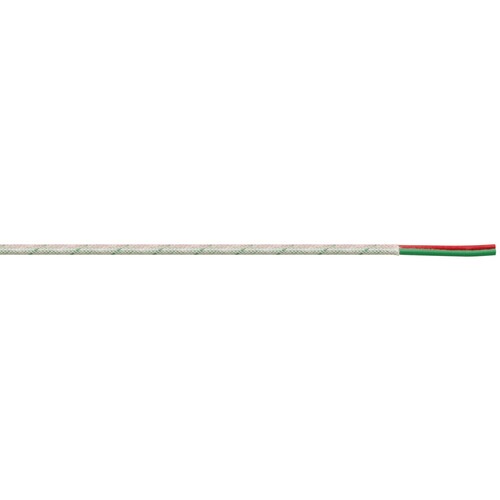

1161011 Lapp KCA FEP Sil NiCr/Ni 2x0,22 IEC

26315632
1775275
100 lfm
4044777291588
DE
85444993
1161011
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwÀhlen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (fÃŒr RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, FÃŒr detaillierte Informationen, siehe Anhang T8 und DatenblÀtter, Verwendete Aufbau-AbkÃŒrzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel fÃŒr PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grÃŒn PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grÃŒn PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Die Ausgleichsleitung KCA FEP-Sil NiCr/Ni 2x0,22 mm² ist eine hochflexible, FEP-isolierte Leitung, die speziell für die Übertragung von Thermospannungen von NiCr/Ni Thermoelementen entwickelt wurde. Mit einem Leiteraufbau von 0,22 mm² und einer Außendurchmesser von etwa 3,8 mm bietet sie eine zuverlässige Leistung in einem Temperaturbereich von -50°C bis +180°C. Die Leitung ist für den flexiblen Einsatz in trockenen und feuchten Räumen geeignet und erfüllt die Anforderungen der Genauigkeitsklasse 2 gemäß IEC 60584-3. Der Außenmantel aus Silikonkautschuk in grün sorgt für zusätzliche Robustheit. Diese Leitung ist ideal für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung, wo Präzision und Flexibilität erforderlich sind.

Produktinfos

Leiteraufbau: 0,22 mm² (7 x 0,2 mm)
Leitermaterial: KCA Legierung (Fe/CuNi)
Genauigkeitsklasse: 2 nach IEC 60584-3
Aderisolation: FEP
Aderfarben: Positiver Leiter: grün, Negativer Leiter: weiß
Verseilung: gemeinsam verseilt
Außenmantel: Silikonkautschuk, grün
Außendurchmesser: ca. 3,8 mm
Grenzabweichung: ± 100 µV (± 2,5°C) gemäß IEC 60584-3
Temperatur der Messstelle: +900°C gemäß IEC 60584-3
Prüfspannung: 500 V
Mindestbiegeradius (gelegentlich bewegt): 12 x LeitungsØ
Mindestbiegeradius (fest verlegt): 6 x LeitungsØ
Temperaturbereich (gelegentlich bewegt): -50°C bis +180°C
Temperaturbereich (fest verlegt): -50°C bis +180°C
Anwendungstemperaturbereich TYP KCA: 0°C bis +150°C
Flammwidrigkeit: gemäß IEC 60332-1-2
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Eisen
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0.22 mm²
AWG-Querschnitt: 24
Leiter-Klasse: Kl.5 = feindrÀhtig
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: grÃŒn
Außendurchmesser ca.: 3,8 mm
Weitere Details
Mantel-Material: sonstige
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
