0168501 KNL-ST NiCr/Ni KCA 2X2X1,5 IEC

22529150
5135240
100 lfm
4044774679402
4044773486872
DE
85444993
0168501
beantwortete(n) Fragen weitere Varianten
Version Y: - Feindrähtige Leiterlegierung - PVC Aderisolation - Adern in Lagen verseilt - PVC Außenmantel, Version SY: - Aufbau wie Version Y - Zusätzliches verzinktes Stahlgeflecht - PVC Außenmantel, Version ST: - Aufbau wie Version Y - Adern paarig verseilt, Paare in Lagen verseilt - Aluminiumfolienschirm + Beilaufdraht - PVC Außenmantel, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Aufbaubeispiel für PVC-ST-PVC: - PVC Aderisolation - STatischer Folienschirm - PVC Außenmantel, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß, Thermo-Leiterlegierungen sind mit X gekennzeichnet, z.B. JX (Fe/CuNi) Ausgleichs-Leiterlegierungen sind mit C gekennzeichnet, z.B. KCA (NiCr/Ni),
Anmerkungen zur LIMMERT-KI

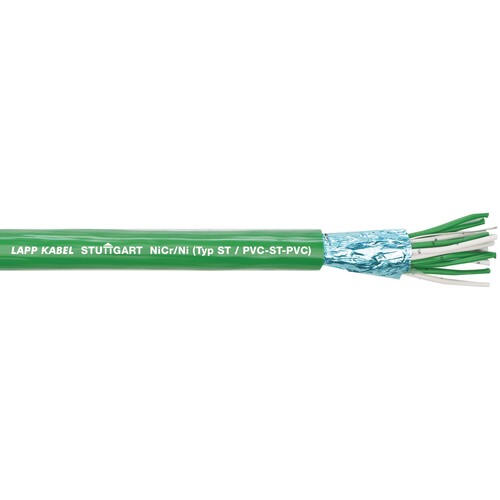

Die IEC Ausgleichsleitung KNL-ST 2x2x1,5 mm² ist eine hochqualitative, paarig verseilte Leitung, die speziell für die Übertragung von Thermospannungen von NiCr/Ni Thermoelementen entwickelt wurde. Mit einem Leiterquerschnitt von 1,5 mm² und einer robusten PVC-Isolation ist sie sowohl für die flexible Verwendung als auch für die feste Verlegung in trockenen und feuchten Räumen geeignet. Die Aluminiumfolienschirmung schützt die Adern vor Störstrahlung und gewährleistet eine zuverlässige Datenübertragung. Diese Leitung ist für Temperaturen von -40 °C bis +80 °C ausgelegt und bietet eine ausgezeichnete Flammwidrigkeit nach IEC 60332-1-2. Mit einem Außendurchmesser von 11,4 mm und einer grünen PVC-Außenhülle ist sie sowohl funktional als auch langlebig.

Produktinfos

Leiteraufbau: 1,5 mm² (48 x 0,20 mm)
Leitermaterial (Positiver Leiter): Fe (Eisen)
Leitermaterial (Negativer Leiter): CuNi (Kupfernickel)
Aderisolation: PVC-Mischung
Aderfarben (Plusleiter): grün
Aderfarben (Minusleiter): weiß
Verseilung: paarig verseilt, Paare gemeinsam verseilt
Abschirmung: aluminiumkaschierte Folie mit verzinnter Kupferbeilauflitze (7x0,30 mm)
Außenmantel: PVC-Mischung, Farbe: grün
Temperaturbereich (fest verlegt): -40 °C bis +80 °C
Temperaturbereich (gelegentlich bewegt): -5 °C bis +70 °C
Mindestbiegeradius (gelegentlich bewegt): 15 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Außendurchmesser: 11,4 mm
Anzahl der Thermo-Paare: 2
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 2
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: Folie
    Bewehrung: Nein
    Mantel-Farbe: grün
    Außendurchmesser ca.: 11,4 mm
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
