0162051 KN9-022L NiCr/Ni KCA 2X0,22 IEC Ausgleichsleitung PVC-PVC grün

10084256
5135216
100 lfm
4044774677798
4044773073041
DE
85444993
0162051
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

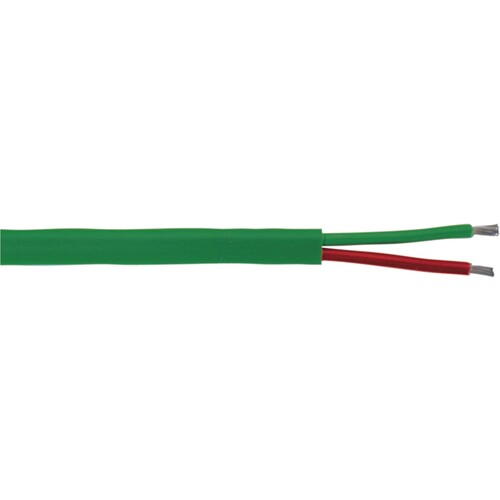

Die KN 9-022 L Ausgleichsleitung ist eine hochwertige PVC-isolierte Leitung, die speziell für die Übertragung von Thermospannungen von NiCr/Ni Thermoelementen entwickelt wurde. Mit einem Leiterquerschnitt von 2 x 0,22 mm² und einer flexiblen Bauweise eignet sie sich sowohl für den Einsatz in trockenen als auch in feuchten Räumen. Die Leitung ist in einem Temperaturbereich von -5 °C bis +70 °C einsetzbar und verfügt über eine grüne PVC-Außenisolierung. Die Grenzabweichung von ±100 µV bei +900 °C gewährleistet präzise Messungen. Diese Leitung ist ideal für Anwendungen in der Temperaturmessung und Prozesssteuerung und bietet eine zuverlässige Verbindung für Thermoelemente.

Produktinfos

Leiteraufbau: 2 x 0,22 mm² (7 x 0,20 mm)
Leitermaterial: KCA Legierung
Genauigkeitsklasse: 2 nach IEC 60584
Positiver Leiter: Fe (Eisen)
Negativer Leiter: CuNi (Kupfernickel)
Aderisolation: PVC-Mischung
Aderfarbe Plusleiter: grün
Aderfarbe Minusleiter: weiß
Verseilung: gemeinsam verseilt
Außenmantel: PVC-Mischung, grün
Grenzabweichung: ±100 µV (±2,5 °C) bei +900 °C
Temperaturbereich: -5 °C bis +70 °C
Mindestbiegeradius: 12 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Außendurchmesser: ca. 4 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0.22 mm²
AWG-Querschnitt: 24
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: grün
Außendurchmesser ca.: 4 mm
Weitere Details
Mantel-Material: Polyvinylchlorid (PVC)
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
