0162045 KN92L-S NI/CrNi 2X0,75 IEC Ausgleichsleitung PVC-PVC-S

10076934
5135220
100 lfm
4044774677767
4044773073058
DE
85444993
0162045
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

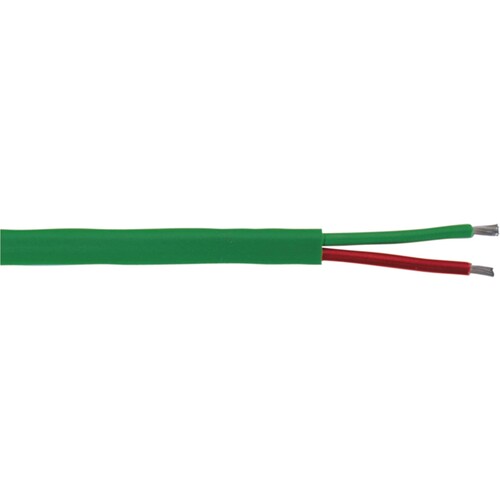

Das KN92L-S NI/CrNi 2X0,75 IEC Ausgleichsleitung ist eine hochwertige Verlängerungs- und Ausgleichsleitung, die speziell für die Temperaturmessung und Fertigungsprozesskontrolle entwickelt wurde. Mit einem Leitermaterial aus NiCr und CuNi bietet diese Leitung eine hervorragende Leitfähigkeit und Stabilität. Der Leiternennquerschnitt von 0,75 mm² und der Außendurchmesser von 6 mm machen sie ideal für enge Platzverhältnisse. Die PVC-Isolation sorgt für eine zuverlässige elektrische Isolierung und schützt die Leiter vor äußeren Einflüssen. Diese Leitung ist für den Einsatz in industriellen Anwendungen geeignet, wo präzise Temperaturmessungen erforderlich sind. Sie ist flexibel, platzsparend und erfüllt die Normen IEC 60 584, was ihre Qualität und Zuverlässigkeit unterstreicht.

Produktinfos

Leiter-Material Leiter 1: NiCr
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0,75 mm²
AWG-Querschnitt: 20
Anzahl der Thermo-Paare: 1
Ader-Isolation: PVC
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: grün
Außendurchmesser: 6 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 0.75 mm²
    AWG-Querschnitt: 20
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: grün
    Außendurchmesser ca.: 6 mm
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
