0162030 KN41L-SIL NiCr/Ni KCA 2X0,5 IEC

22528863
5135206
100 lfm
4044774677668
4044773073089
DE
85444993
0162030
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

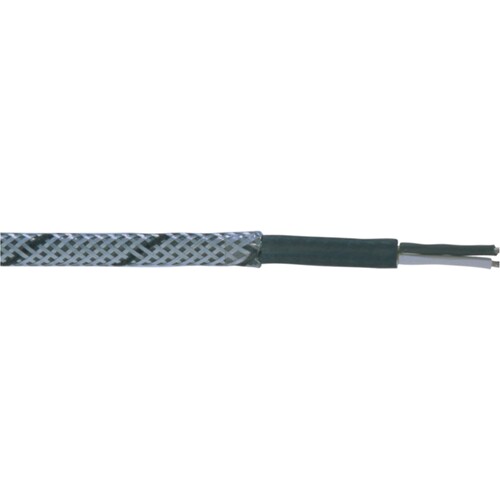

Die KN 41 L-SIL Ausgleichsleitung von 0162030 ist eine hochqualitative, silikonisolierte Leitung zur Übertragung der Thermospannung von NiCr/Ni Thermoelementen. Mit einem Leiterquerschnitt von 0,5 mm² und einer robusten Armierung aus verzinktem Stahldrahtgeflecht bietet diese Leitung sowohl Flexibilität als auch mechanischen Schutz. Sie ist für den Einsatz in trockenen Räumen mit mittlerer mechanischer Beanspruchung geeignet und hält Temperaturen von -25 °C bis +180 °C stand. Der Außenmantel aus grüner Silikonmischung sorgt für zusätzliche Beständigkeit. Diese Leitung erfüllt die Anforderungen der Genauigkeitsklasse 2 nach IEC 60584 und ist ideal für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung.

Produktinfos

Leiteraufbau: 0,5 mm² (16 x 0,20 mm)
Leitermaterial Leiter 1: Fe (Eisen)
Leitermaterial Leiter 2: CuNi (Kupfernickel)
Aderisolation: Silikonmischung
Aderfarben Plusleiter: grün
Aderfarben Minusleiter: weiß
Außenmantel: Silikonmischung, grün
Armierung: Verzinktes Stahldrahtgeflecht
Temperaturbereich: -25 °C bis +180 °C
Flammwidrigkeit: gemäß IEC 60332-1-2
Grenzabweichung: ±100 µV (±2,5 °C) bei +900 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0.5 mm²
AWG-Querschnitt: 22
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Mantel-Farbe: grün
Weitere Details
Mantel-Material: sonstige
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
