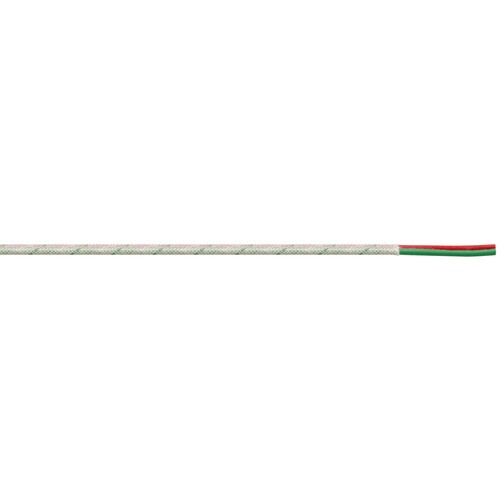

0161019 KE13L-SIL Fe/CuNi JX 2X1,5 IEC oval

22528758
5135120
100 lfm
4044774677026
4044773074031
QU
85444993
0161019
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KE13L-SIL Fe/CuNi JX 2X1,5 IEC ovale Kabel ist ideal für Temperaturmessungen in industriellen Anwendungen. Mit einem Leitermaterial aus Fe/CuNi und einem Leiternennquerschnitt von 1,5 mm² bietet es eine zuverlässige Leistung. Die Ader-Isolation aus Silikon und Glas sorgt für Flexibilität und Langlebigkeit, während die schwarze Mantelfarbe das Kabel vor äußeren Einflüssen schützt. Das Kabel ist für Anwendungen geeignet, bei denen keine kontaktlose Temperaturmessung möglich ist und erfüllt die Normen IEC. Mit einem Außendurchmesser von 6 mm und einem Gewicht von 50 kg/km ist es sowohl platzsparend als auch leicht zu handhaben, was es zur perfekten Wahl für moderne Fertigungsprozesse macht.

Produktinfos

Leiter-Material: Fe/CuNi
Leiternennquerschnitt: 1,5 mm²
Anzahl der Thermo-Paare: 1
Ader-Isolation: SIL-GL
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: schwarz
Außendurchmesser: 6 mm
Außenmaße (B x H): 3,3 mm
Gewicht: 50 kg/km
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 1.5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: schwarz
Weitere Details
Mantel-Material: sonstige
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
