0155501 KEL-SY Fe/CuNi LX 4X1,5 DIN

22528506
5135184
100 lfm
4044774675763
4044773075601
DE
85444993
0155501
beantwortete(n) Fragen weitere Varianten
Version Y: - Feindrähtige Leiterlegierung - PVC Aderisolation - Adern in Lagen verseilt - PVC Außenmantel, Version SY: - Aufbau wie Version Y - Zusätzliches verzinktes Stahlgeflecht - PVC Außenmantel, Version ST: - Aufbau wie Version Y - Adern paarig verseilt, Paare in Lagen verseilt - Aluminiumfolienschirm + Beilaufdraht - PVC Außenmantel, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Aufbaubeispiel für PVC-ST-PVC: - PVC Aderisolation - STatischer Folienschirm - PVC Außenmantel, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß, Thermo-Leiterlegierungen sind mit X gekennzeichnet, z.B. JX (Fe/CuNi) Ausgleichs-Leiterlegierungen sind mit C gekennzeichnet, z.B. KCA (NiCr/Ni),
Anmerkungen zur LIMMERT-KI

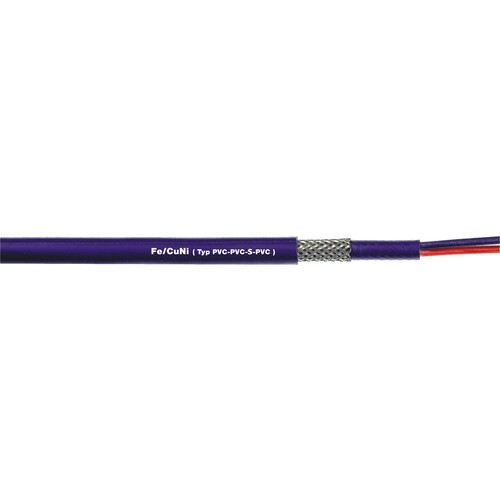

Die KEL-SY Thermoleitung 0155501 ist eine hochflexible, mehradrige PVC-isolierte Leitung, die speziell für die Übertragung von Thermospannungen von Fe/CuNi Thermoelementen entwickelt wurde. Mit einem Leitermaterial aus Eisen und Kupfernickel bietet sie eine hohe Genauigkeit und Zuverlässigkeit in der Anwendung. Die Leitung ist für den Einsatz in trockenen und feuchten Räumen geeignet, mit einem Temperaturbereich von -40 °C bis +80 °C bei fester Verlegung. Die verzinkte Stahldrahtarmierung sorgt für zusätzlichen mechanischen Schutz. Mit einem Außendurchmesser von ca. 11,4 mm und einer Grenzabweichung von ±140 µV ist diese Leitung ideal für industrielle Anwendungen, die eine präzise Temperaturmessung erfordern.

Produktinfos

Leiteraufbau: 1,5 mm² (48 x 0,20 mm)
Leitermaterial: Fe/CuNi (Eisen/Kupfernickel)
Aderisolation: PVC-Mischung
Aderfarben Plusleiter: rot
Aderfarben Minusleiter: blau
Verseilung: gemeinsam verseilt
Innenmantel: PVC-Mischung, blau
Armierung: verzinktes Stahldrahtgeflecht
Außenmantel: PVC-Mischung, blau
Grenzabweichung: ±140 µV (±2,5 °C) / +500 °C
Temperaturbereich fest verlegt: -40 °C bis +80 °C
Temperaturbereich gelegentlich bewegt: -5 °C bis +70 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Außendurchmesser: ca. 11,4 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 1.5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 4
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Mantel-Farbe: blau
Außendurchmesser ca.: 11,4 mm
Weitere Details
Mantel-Material: Polyvinylchlorid (PVC)
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
