0153022 KP15L-SIL PtRh/Pt 2x1,5 DIN RCB,SCB

22528415
5135273
100 lfm
4044774675329
4044773076059
DE
85444993
0153022
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

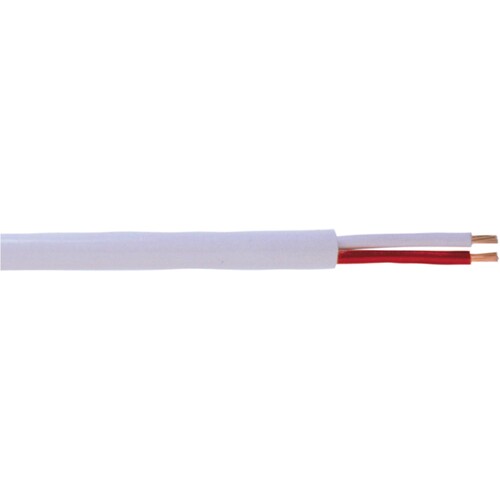

Das Lapp Kabel&Leitung KP15L-SIL PtRh/Pt ist eine hochwertige Thermoausgleichsleitung, die speziell für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung entwickelt wurde. Mit einem Leiternennquerschnitt von 1,5 mm² und einer Außendurchmesser von ca. 7 mm bietet diese Leitung Flexibilität und Platzersparnis. Die Verwendung von Kupfer (Cu) und Kupfer-Nickel (CuNi) als Leiter-Materialien gewährleistet eine zuverlässige Leistung. Der Mantel ist in einem klaren Weiß gehalten, was die Identifikation erleichtert. Diese Leitung ist ideal für den Einsatz in Verbindung mit Mantelthermoelementen und ermöglicht präzise Temperaturmessungen, auch an schwer zugänglichen Stellen. Die robuste Konstruktion und die Verwendung hochwertiger Materialien machen sie zu einer ausgezeichneten Wahl für industrielle Anwendungen.

Produktinfos

Leiter-Material Leiter 1: Cu
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 1,5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: Sonstige
Schirm über Verseilelement: Ohne
Schirm über Verseilung: Ohne
Bewehrung: Nein
Mantel-Farbe: Weiß
Außendurchmesser: 7 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Cu
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: weiß
    Außendurchmesser ca.: 7 mm
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
