0152030 KN41L-SIL NiCr/Ni KCA 2X0,5 DIN Ausgleichsleitung SIL-SIL-S oval

20490623
5135205
100 lfm
4044774674964
4044773076615
DE
85444993
0152030
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

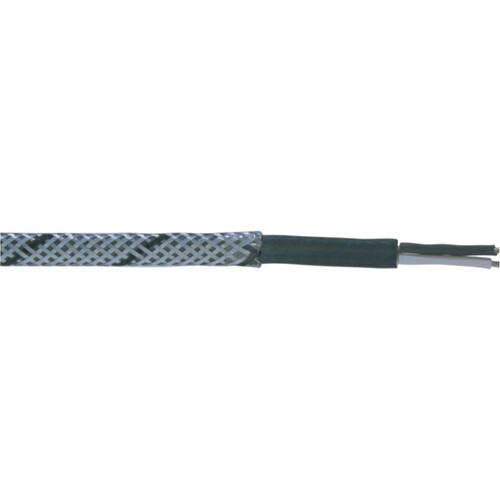

Die KN 41 L-SIL Ausgleichsleitung ist eine hochwertige silikonisolierte Leitung, die speziell für die Übertragung von Thermospannungen von NiCr/Ni Thermoelementen entwickelt wurde. Mit einem Leiterquerschnitt von 0,5 mm² und einer Konstruktion aus KCA Legierung bietet diese Leitung eine hohe Flexibilität und ist für feste Verlegung in trockenen Räumen geeignet. Die silikonisolierte Ader sorgt für eine ausgezeichnete Isolation, während das verzinkte Stahldrahtgeflecht als mechanischer Schutz dient. Diese Leitung kann Temperaturen von -25 °C bis +180 °C standhalten und ist flammwidrig gemäß IEC-Standards. Ideal für Anwendungen in Temperaturmessung und Fertigungsprozesssteuerung, bietet die KN 41 L-SIL Ausgleichsleitung eine zuverlässige Lösung für anspruchsvolle Umgebungen.

Produktinfos

Leiteraufbau: 0,5 mm² (16 x 0,20 mm)
Leitermaterial: KCA Legierung (NiCr/Ni)
Positiver Leiter: Fe (Eisen)
Negativer Leiter: CuNi (Kupfernickel)
Aderisolation: Silikonmischung
Aderfarben Plusleiter: rot
Aderfarben Minusleiter: grün
Verseilung: Adern parallel nebeneinander
Außenmantel: Silikonmischung, Farbe: grün
Armierung: Verzinktes Stahldrahtgeflecht mit eingewebtem, grünen Farbgarn
Grenzabweichung: Klasse 2 ±100 µV (±2,5 °C) / Messstellentemperatur +900 °C
Temperaturbereich gelegentlich bewegt: -25 °C bis +180 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2 bzw. VDE 0482-332-1-2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0.5 mm²
AWG-Querschnitt: 22
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Mantel-Farbe: grün
Weitere Details
Mantel-Material: sonstige
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
