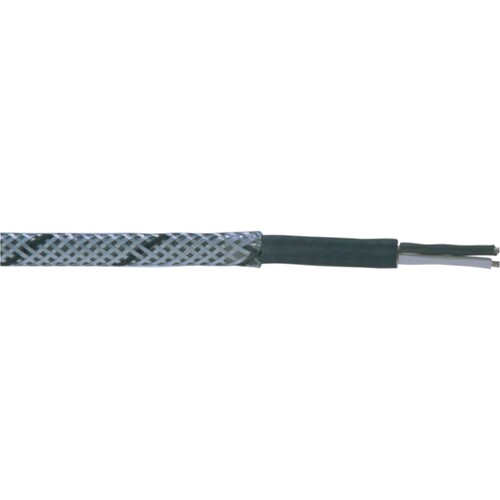

0152023 KN15L-SIL-S NiCr/Ni KCA 2X1,5 Ausgleichsltg. rund Stahldrahtgefl. DIN

10052175
5135195
100 lfm
4044774674926
4044773076639
DE
85444993
0152023
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KN15L-SIL-S von Lapp ist ein hochwertiges Ausgleichsleitungskabel mit NiCr/Ni-Leitern, das speziell für Temperaturmessungen und Fertigungsprozesskontrollen entwickelt wurde. Mit einem Leiternennquerschnitt von 1,5 mm² und einem Außendurchmesser von 7,8 mm bietet dieses Kabel eine flexible und platzsparende Lösung für Anwendungen, bei denen eine kontaktlose Temperaturmessung nicht möglich ist. Der grüne Mantel und die robuste Bauweise gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit. Das Kabel ist für den Einsatz in Umgebungen mit Temperaturen von -25°C bis +180°C geeignet und verfügt über eine Bewehrung, die zusätzlichen Schutz bietet. Ideal für industrielle Anwendungen, ist dieses Kabel eine ausgezeichnete Wahl für präzise Temperaturmessungen.

Produktinfos

Leiter-Material: NiCr/Ni
Leiternennquerschnitt: 1,5 mm²
Anzahl der Kerne: 2
Außendurchmesser: 7,8 mm
Mantel-Farbe: grün
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Temperaturbereich: -25°C bis +180°C (Silikon)
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 1.5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Mantel-Farbe: grün
Außendurchmesser ca.: 7,8 mm
Weitere Details
Mantel-Material: sonstige
Brandverhalten nach EN 13501-6: Klasse: ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
