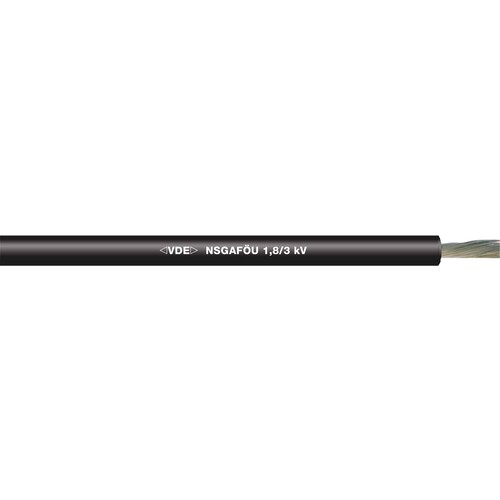

1600310 NSGAFÖU 1,8/3kV 1X95 Sondergummiaderleitung schwarz

22543514
5135438
100 lfm
4044774650197
4044773090802
RO
85446010
1600310
beantwortete(n) Fragen weitere Varianten
Maschinen-, Geräte- und Schaltschrank-Verdrahtung, Schienenfahrzeuge, Omnibusse; kurzschlusssicher bis 1000 V in Schaltstationen und Verteiler, Keine direkte Erdverlegung, außer Durchführung durch Brandabschottungen wie z.B. Sandtassen, In Rohren und geschlossenen Installationskanälen, Gebündelt oder zum Anschluss bewegter Teile, Anordnungen aus Aderleitungen NSGAFÖU nach VDE 0250 Teil 602 mit der Nennspannung von mindestens U0/U: 1,8/3 kV können für kurzschluss- und erdschlusssichere Verlegung bis 1000 V nach VDE 0100 Teil 520 und VDE 0298 Teil 3 verwendet werden, Feindrähtige Litze aus verzinnten Kupferdrähten, Aderisolation: Gummimischung Typ 3GI3, Äußere Umhüllung: Gummimischungstyp 5GM3, < VDE > -NSGAFÖU 1,8/3kV-Bauartzertifizierung nach VDE 0250-602, Flammwidrig nach IEC 60332-1-2, Ölbeständig nach EN 60811-404, Normative Nennspannungsklassen U0/U 0,6/1 kVac und 3,6/6 kVac auf Anfrage, In Artikeltabelle angegebene Außendurchmesser sind Maximalwerte,
Anmerkungen zur LIMMERT-KI

Das NSGAFÖU 1,8/3 kV 1X95 Sondergummiaderleitung ist ein hochflexibles, einadriges Gummikabel, das für Anwendungen mit einer Nennspannung von 1,8/3 kV konzipiert wurde. Mit einem Nennquerschnitt von 95 mm² und einem Außendurchmesser von 24 mm bietet dieses Kabel eine hervorragende Leistung und Robustheit. Die Aderisolation aus Gummi und die äußere Umhüllung aus speziellem Gummi sorgen für eine hohe Beständigkeit gegen Öl und Flammen, gemäß den Normen IEC 60332-1-2 und EN 60811-404. Es ist ideal für die Verdrahtung von Maschinen, Geräten und Schaltschränken sowie für den Einsatz in Schienenfahrzeugen und Bussen. Das Kabel ist für die Verwendung in geschützten Umgebungen geeignet und kann in Rohren, geschlossenen Installationskanälen und gebündelt verwendet werden. Mit einem Temperaturbereich von -25 bis +80 °C während der Verlegung und -40 bis +90 °C bei fester Installation ist es äußerst vielseitig einsetzbar.

Produktinfos

Nennspannung U0/U: 1,8/3 kV
Hauptleiter-Nennquerschnitt: 95 mm²
Außendurchmesser: 24 mm
Kupferindex: 912 kg/km
Gewicht: 1190 kg/km
Ader-Isolation: Gummi (Typ 3GI3)
Äußere Umhüllung: Gummi (Typ 5GM3)
Flammwidrig: Ja (nach IEC 60332-1-2)
Ölbeständig: Ja (nach EN 60811-404)
Temperaturbereich während der Verlegung: -25 bis +80 °C
Temperaturbereich bei fester Verlegung: -40 bis +90 °C
Biegeradius (flexible Nutzung): 10 x Außendurchmesser
Biegeradius (feste Installation): 6 x Außendurchmesser
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Hauptader-Zahl: 1
Hauptleiter-Nennquerschnitt: 95 mm²
Ader-Isolation: Gummi
Tragorgan: ohne
Torsionsschutz: Nein
Ausführung: rund
Ölbeständig nach EN IEC 60811-404: Ja
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U0: 1,8 kV
Nennspannung U: 3000 kV
Weitere Details
Hauptader-Kennzeichnung: ohne
Schutzleiter: Nein
Außendurchmesser ca.: 24 mm
Zul. Kabelaußentemperatur, in Bewegung: -25|90 °C
Zul. Kabelaußentemperatur, fest verlegt: -40|90 °C
Leiter-Klasse: Kl.5 = feindrähtig
