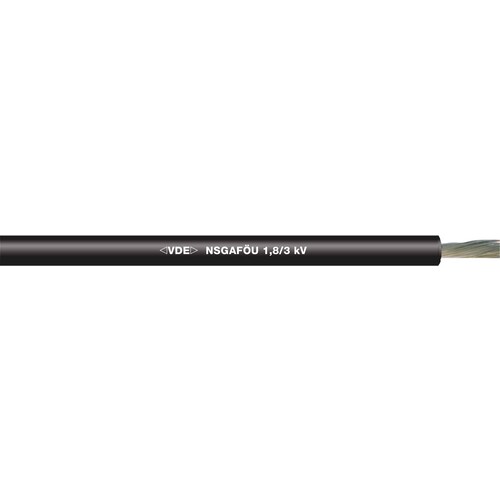

1600309 NSGAFÖU 1,8/3kV 1X70 Sondergummiaderleitung schwarz

22543507
5135437
100 lfm
4044774650166
4044773090840
RO
85446010
1600309
beantwortete(n) Fragen weitere Varianten
Maschinen-, Geräte- und Schaltschrank-Verdrahtung, Schienenfahrzeuge, Omnibusse; kurzschlusssicher bis 1000 V in Schaltstationen und Verteiler, Keine direkte Erdverlegung, außer Durchführung durch Brandabschottungen wie z.B. Sandtassen, In Rohren und geschlossenen Installationskanälen, Gebündelt oder zum Anschluss bewegter Teile, Anordnungen aus Aderleitungen NSGAFÖU nach VDE 0250 Teil 602 mit der Nennspannung von mindestens U0/U: 1,8/3 kV können für kurzschluss- und erdschlusssichere Verlegung bis 1000 V nach VDE 0100 Teil 520 und VDE 0298 Teil 3 verwendet werden, Feindrähtige Litze aus verzinnten Kupferdrähten, Aderisolation: Gummimischung Typ 3GI3, Äußere Umhüllung: Gummimischungstyp 5GM3, < VDE > -NSGAFÖU 1,8/3kV-Bauartzertifizierung nach VDE 0250-602, Flammwidrig nach IEC 60332-1-2, Ölbeständig nach EN 60811-404, Normative Nennspannungsklassen U0/U 0,6/1 kVac und 3,6/6 kVac auf Anfrage, In Artikeltabelle angegebene Außendurchmesser sind Maximalwerte,
Anmerkungen zur LIMMERT-KI

Die NSGAFÖU 1,8/3 kV 1X70 Sondergummiaderleitung ist eine flexible Einzeladergummileitung mit einer Nennspannung von 1,8/3 kV, die sich ideal für Maschinen-, Geräte- und Schaltschrank-Verdrahtungen eignet. Diese Leitung ist nach VDE 0250-602 zertifiziert und bietet eine hervorragende Ölbeständigkeit sowie Flammwidrigkeit nach IEC 60332-1-2. Mit einem Leiterquerschnitt von 70 mm² und einem Außendurchmesser von 20,5 mm ist sie robust und langlebig, ideal für den Einsatz in Schienenfahrzeugen und Omnibussen. Die Leitung kann für kurzschluss- und erdschlusssichere Verlegungen bis 1000 V verwendet werden und ist für den flexiblen Einsatz bei Temperaturen von -25°C bis +90°C geeignet. Diese Gummi-Aderleitung ist eine zuverlässige Wahl für anspruchsvolle Anwendungen.

Produktinfos

Nennspannung U0/U: 1,8/3 kV
Leiterquerschnitt: 70 mm²
Außendurchmesser: 20,5 mm
Kupferzahl: 672 kg/km
Gewicht: 880 kg/km
Ader-Isolation: Gummi (Typ 3GI3)
Äußere Umhüllung: Gummi (Typ 5GM3)
Flammwidrig: Ja, nach IEC 60332-1-2
Ölbeständig: Ja, nach EN 60811-404
Mindestbiegeradius (flexibler Einsatz): 10 x Außendurchmesser
Mindestbiegeradius (fest verlegt): 6 x Leitungsdurchmesser
Temperaturbereich (flexibler Einsatz): -25°C bis +90°C
Temperaturbereich (fest verlegt): -40°C bis +90°C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Hauptader-Zahl: 1
Hauptleiter-Nennquerschnitt: 70 mm²
Ader-Isolation: Gummi
Tragorgan: ohne
Torsionsschutz: Nein
Ausführung: rund
Ölbeständig nach EN IEC 60811-404: Ja
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U0: 1,8 kV
Nennspannung U: 3000 kV
Weitere Details
Hauptader-Kennzeichnung: ohne
Schutzleiter: Nein
Außendurchmesser ca.: 20,5 mm
Zul. Kabelaußentemperatur, in Bewegung: -25|90 °C
Zul. Kabelaußentemperatur, fest verlegt: -40|90 °C
Leiter-Klasse: Kl.5 = feindrähtig
