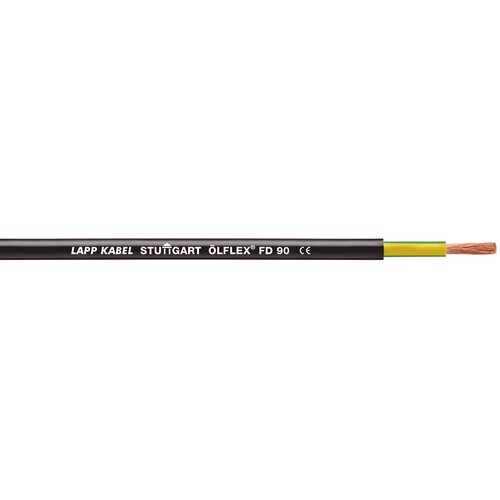

0026623 ÖLFLEX FD 90 1X120 schwarz PVC-Schleppkettenleitung

20335812
5137947
100 lfm
4044774628998
4044773034707
DE
85444995
0026623
beantwortete(n) Fragen weitere Varianten
In Energieführungsketten oder ortsveränderlichen Maschinenteilen, Prüfsysteme in der Automobilindustrie, Fahrzeuge und stationäre Brennstoffzellensysteme, Zur internen Verdrahtung elektrischer und elektronischer Komponenten in Schaltschränken, Dort, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Anschlußleitungen problematisch ist, Speziell ausgelegt für Leistungsstromkreise frequenzumrichterbetriebener Servomotoren, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Zertifiziert für die USA und Kanada für exportorientierte Maschinen-, Geräte- und Apparatebauer, Unter Beachtung des Temperaturbereichs auch im Freien bewegt einsetzbar, Vielfältige Anwendungsmöglichkeiten, Eignet sich auch für die feste Verlegung unter limitierten Platzverhältnissen, Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6), Aderisolation: PVC, Vliesbewicklung, Mantel aus PVC, schwarz (ähnl. RAL 9005), Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten, CSA AWM IA/B IIA/B FT 1 ¿ 120 mm², In Anlehnung an VDE 0250 / 0285, UL File No. E63634, UL-AWM-Style 10107, cRU AWM II A/B FT1  ¿150mm², Adhäsionsarme Oberfläche, Flammwidrig gemäß IEC 60332-1-2 & CSA FT1, Erhöht ölbeständig,
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX® FD 90 ist ein hochflexibles, einadriges Kabel mit PVC-Isolierung und PVC-Mantel, das für den Einsatz in Energieführungsketten konzipiert wurde. Mit einem Nennquerschnitt von 120 mm² und einem Außendurchmesser von 23,4 mm bietet es eine hohe Leistung bei einer Nennspannung von bis zu 1 kV. Das Kabel ist flammwidrig nach IEC 60332-1-2 und ölbeständig nach EN IEC 60811-404, was es ideal für anspruchsvolle Anwendungen in der Automobilindustrie und bei stationären Brennstoffzellensystemen macht. Dank seiner Multifunktionsanwendungsmöglichkeiten und der Zertifizierung für die USA und Kanada ist es besonders für exportorientierte Maschinen- und Gerätehersteller geeignet. Die Temperaturbereiche von -5°C bis +70°C (flexibel) und -40°C bis +80°C (fest) ermöglichen den Einsatz in verschiedenen Umgebungen.

Produktinfos

Hauptader-Zahl: 1
Hauptleiter-Nennquerschnitt: 120 mm²
Ader-Isolation: PVC
Mantel-Farbe: schwarz
Ölbeständig nach EN IEC 60811-404: Ja
Flammwidrig nach IEC/EN 60332-1-2: Ja
Nennspannung U0: 0,6 kV
Nennspannung U: 1 kV
Außendurchmesser: 23,4 mm
Gewicht (kg/km): 1521
Kupferindex (kg/km): 1152
Biegeradius (Flexibel): ab 7,5 x Außendurchmesser
Biegeradius (Festinstallation): 3 x Außendurchmesser
Temperaturbereich (Flexibel): -5°C bis +70°C
Temperaturbereich (Festinstallation): -40°C bis +80°C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Hauptader-Zahl: 1
Hauptleiter-Nennquerschnitt: 120 mm²
Ader-Isolation: Polyvinylchlorid (PVC)
Tragorgan: ohne
Torsionsschutz: Nein
Mantel-Farbe: schwarz
Ausführung: rund
Ölbeständig nach EN IEC 60811-404: Ja
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U0: 0.6 kV
Nennspannung U: 1 kV
Weitere Details
Mantel-Material: Polyvinylchlorid (PVC)
Hauptader-Kennzeichnung: Farbe
Schutzleiter: Nein
Außendurchmesser ca.: 23,4 mm
Zul. Kabelaußentemperatur, in Bewegung: -5|70 °C
Zul. Kabelaußentemperatur, fest verlegt: -40|70 °C
