70388728 SERVO LK BRX / 5X2X0,14+2X0,5

22598093
5139992
100 lfm
4044774654225
4044773641462
4044774654218
IT
85444995
70388728
beantwortete(n) Fragen weitere Varianten
In Energieführungsketten oder ortsveränderlichen Maschinenteilen, Servoantriebe und Servokonfektionen, Anlagenbau, Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen, Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art, Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial, Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien, Aufbau nach spezifischem OEM-Standard, Weitere Details: siehe Datenblatt, PUR Außenmantel, Mantelfarbe: Siehe Bestelltabelle, UL/CSA AWM Styles siehe Datenblatt, Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten, UL File No. E63634, Abriebfest und kerbzäh, Ölbeständig, Flammwidrig gemäß IEC 60332-1-2 & CSA FT1,
Anmerkungen zur LIMMERT-KI

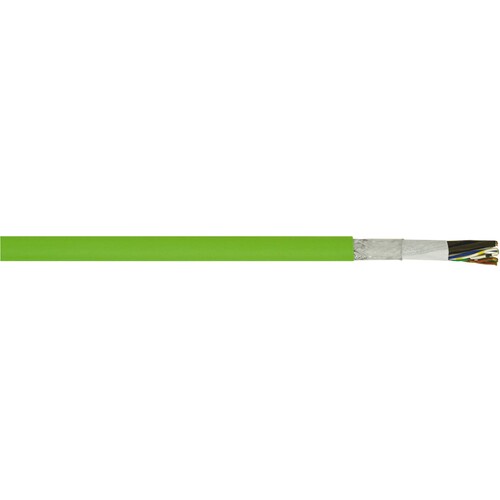

Das LAPPKABEL SERVO LK BRX Kabel (P/N 70388728) ist ein hochflexibles Encoder- und Resolver-Kabel, das speziell für B&R Power Drive Systeme entwickelt wurde. Mit einem Außendurchmesser von 7,8 mm und einer Nennspannung von 300 V (UL/CSA) bietet es eine zuverlässige Verbindung in industriellen Anwendungen wie Maschinenbau und Produktionsanlagen. Es ist für den flexiblen Einsatz bei Temperaturen von -40°C bis +80°C und für statische Anwendungen bis -50°C geeignet. Die robuste PUR-Außenhülle ist ölbeständig und halogenfrei, was die Langlebigkeit des Kabels auch unter rauen Bedingungen gewährleistet. Die Gesamtabschirmung aus verzinnten Kupferdrähten sorgt für eine hohe Signalqualität. Dieses Kabel ist ideal für den Einsatz in Energieführungsketten und anderen beweglichen Anwendungen.

Produktinfos

Anwendung: Encoder- & Resolver-Kabel, geeignet für B&R Power Drive Systeme
Flexibilität: Hochflexibel, für kontinuierliche Bewegung geeignet
Temperaturbereich (flexibel): -40°C bis +80°C
Temperaturbereich (statisch): -50°C bis +80°C
Außendurchmesser: 7,8 mm
Leiter: Zinnbeschichteter Kupfer, feindrähtig nach IEC 60228 Cl. 6
Isolierung: TPE-E, thermoplastischer Polyesterelastomer
Gesamtabschirmung: Geflecht aus verzinnten Kupferdrähten, Abdeckung ≥ 85%
Außenmantel: PUR, ölbeständig, halogenfrei, flammwidrig nach IEC 60332.1-2
Nennspannung: 300 V (UL/CSA), 30 V (IEC)
Prüfspannung: 1500 V DC (Leiter/Leiter), 1000 V DC (Leiter/Abschirmung)
Kapazität (Leiter/Leiter): nom. 70 pF/m
Kapazität (Leiter/Abschirmung): nom. 120 pF/m
Nennimpedanz: 100 Ohm bei 1 MHz
Ölbeständigkeit: nach IEC 60811-2-1
Zulassungen: UL AWM, CSA AWM I/II A/B
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Geeignet zur Verlegung im Erdreich: Nein
    Leiternennquerschnitt: 0.5 mm²
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
    Halogenfrei nach EN IEC 60754-2: Nein
    Ölbeständig nach EN IEC 60811-404: Nein
    Weitere Details
    Raucharm nach EN IEC 61034-2: Nein
    UV-beständig: Ja
    Ader-Isolation: sonstige
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Funktionserhalt: nein
    Verseilelement: Paare
    Mantel-Farbe: grün
    Kategorie: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: Geflecht
    Mantel-Material: Polyurethan (PUR)
    Leiter-Klasse: Kl.6 = feinstdrähtig
    Zul. Kabelaußentemperatur, in Bewegung: 0|60
    Zul. Kabelaußentemperatur, fest verlegt: -40|80
    Anzahl der Verseilelemente: 6
    Schutzmantel: nein
    AWG-Querschnitt: 22
    Ader-Zahl: 2
    Isolationserhalt nach IEC 60331: Nein
    Verseilung: sonstige
    Außendurchmesser ca.: 7,8
    Raucharm nach EN 61034-2: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
