6XV1830-0EH10 Siemens Simatic Net PB FC Standard Cable GP Spezialaufbau

20024508
8491181
20 lfm
4019169400312
SK
85444920
6XV1830-0EH10
beantwortete(n) Fragen weitere Varianten
PROFIBUS FC Standard Cable GP, Busleitung 2-adrig, geschirmt, Spezialaufbau für Schnellmontage, Liefereinheit: max. 1000m, Mindestbestellmenge 20m Meterware. SIMATIC NETLeitungenPROFIBUS FC Standard Cable GPStandard-Busleitung mit Spezialaufbau für die Schnellmontage. Durch zweifache Abschirmung besonders geeignet für Verlegung in elektromagnetisch belasteter Industrieumgebung.Zeitersparnis durch einfache und schnelle Vor-Ort-Montage. Zuverlässige Schirmkontaktierung und Zugentlastung sowie gute EMV-Schirmung. Störunempfindliches Netzwerk durch geschirmte, verdrillte Zweidrahtleitung. Durchgängiges Erdungskonzept über den äußeren Schirm der Busleitung und über die Erdungsklemmen der Busterminals realisierbar. Silikonfrei, damit geeignet für den Einsatz in der Automobilindustrie (z. B. Lackieranlagen). Leichte Längenbestimmung durch aufgedruckte Metermarkierung.
Anmerkungen zur LIMMERT-KI

Das Siemens Simatic Net PB FC Standardkabel GP ist eine hochqualitative, geschirmte Busleitung mit zwei Adern, die für die schnelle Montage in industriellen Anwendungen konzipiert wurde. Mit einem Außendurchmesser von 8 mm und einer minimalen Biegeradius von 37,5 mm ist dieses Kabel besonders flexibel und einfach zu verlegen. Die Dämpfung ist bei 9,6 kHz maximal 0,0025 dB/m, was eine zuverlässige Signalübertragung gewährleistet. Es ist für eine Betriebsspannung von bis zu 100 V geeignet und erfüllt die Anforderungen für den Einsatz in elektromagnetisch belasteten Umgebungen. Das Kabel ist halogenfrei und silikonfrei, was es ideal für die Automobilindustrie macht. Mit einer maximalen Zugbelastung von 100 N und einem Gewicht von 78 kg/km bietet es sowohl Robustheit als auch Langlebigkeit.

Produktinfos

Produkttyp-Bezeichnung: PROFIBUS FC Standard Cable GP
Produktbeschreibung: Standard-Busleitung (2-adrig), geschirmt, unkonfektioniert

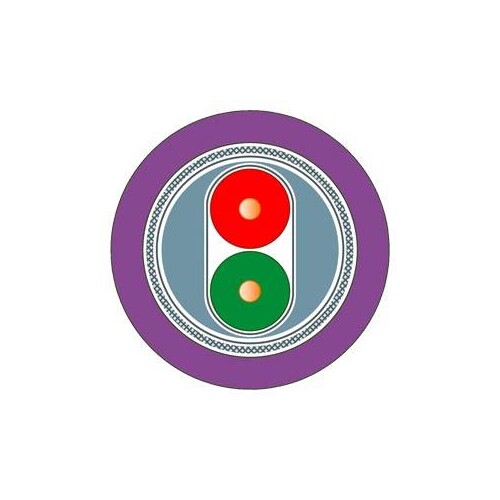

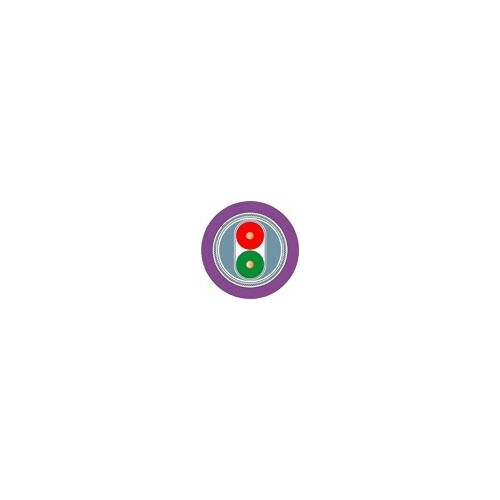

Leitungsbezeichnung: 02YSY (ST) CY 1x2x0,64/2,55-150 VI KF 40 FR
Dämpfungsmaß bei 9,6 kHz: maximal 0,0025 dB/m
Dämpfungsmaß bei 38,4 kHz: maximal 0,004 dB/m
Dämpfungsmaß bei 4 MHz: maximal 0,022 dB/m
Dämpfungsmaß bei 16 MHz: maximal 0,042 dB/m
Wellenwiderstand Nennwert: 150 Ω
Schleifenwiderstand je Länge: maximal 110 mΩ/m
Schirmwiderstand je Länge: maximal 9,5 Ω/km
Kapazität je Länge bei 1 kHz: 28,5 pF/m
Betriebsspannung: Effektivwert 100 V
Anzahl der elektrischen Adern: 2
Außendurchmesser Kabelmantel: 8 mm
Biegeradius minimal zulässig bei einmaligem Biegen: 37,5 mm
Biegeradius minimal zulässig bei mehrmaligem Biegen: 75 mm
Zugbelastung maximal: 100 N
Gewicht je Länge: 78 kg/km
Umgebungstemperatur während Betrieb: -40 ... +75 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Geeignet als Telefonkabel: Ja
Geeignet als Computer-Datenkabel: 0.65
Geeignet als Signalkabel: Nein
Geeignet zur Verlegung im Erdreich: Nein
Zertifiziert für Schiffsanwendungen: Nein
Leiterdurchmesser: 0.65 mm
Brandverhalten nach EN 13501-6: Klasse: Eca
Halogenfrei nach EN IEC 60754-2: 8
Ölbeständig nach EN IEC 60811-404: sonstige
Weitere Details
Raucharm nach EN IEC 61034-2: sonstige
Kabelgeometrie: Folie + Geflecht
Aderkennzeichnung nach HD 308 S2: blank
Trennungsklasse nach EN 50174-2: sonstige
Ader-Isolation: sonstige
Ader-Kennzeichnung: Farbe
Gewicht: Eca
Flammwidrig: nein
Funktionserhalt: Bündel
Verseilelement: Paare
Mantel-Farbe: sonstige
Kategorie: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: Folie + Geflecht
Mantel-Material: Polyvinylchlorid (PVC)
Zul. Kabelaußentemperatur, in Bewegung: -40|75
Zul. Kabelaußentemperatur, fest verlegt: -40|75
Anzahl der Verseilelemente: 1
Schutzmantel: 0
Ader-Zahl: 2
Isolationserhalt nach IEC 60331: nein
Verseilung: Bündel
Außendurchmesser ca.: 8
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach IEC 60811-404: -40|75
