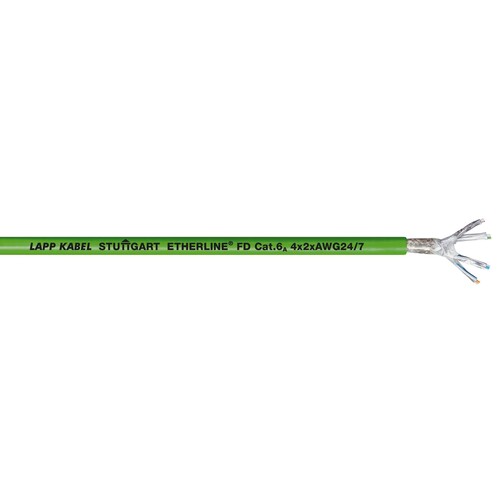

2170484 ETHERLINE FD P CAT6A 4X2X24/7AWG

22545887
4707134
100 lfm
4044776620914
4044776508816
AT
85444993
2170484
beantwortete(n) Fragen weitere Varianten
Für hochflexible Anwendung (z. B. Schleppketten etc.), Maschinen-, Geräte- und Schaltschrank-Verdrahtung, geeignet für EtherCAT und EtherNet/IP Applikationen, max. Leitungslänge für 100 Mbit/s ist 85 m, max. Leitungslänge für 10 Gbit/s ist 85 m, Hochwertige Abschirmung für elektromagnetisch belastete Bereiche, 4 paarig: 100Mbit/s bis 10 Gbit/s für Industrial Ethernet, Einsatz in Schleppketten und an dauernd bewegten Maschinenteilen in trockenen oder feuchten Räumen, Einsatz für Industrial Ethernet in rauer industrieller Umgebung, 7-drähtige Litze aus verzinnten Kupferdrähten, Aderisolation auf Polyolefin-Basis, S/FTP: Kupfergeflecht als Gesamtschirmung und Paarschirmung mit Aluverbundfolie, Außenmantel: PUR, halogenfrei / PVC, Farbe: grün (ähnlich RAL 6018), elektrische Anforderungen gemäß IEC 61156-6, PUR Leitung ist UL/CSA-zertifiziert (CMX), PUR Varianten: UL AWM Style 21576, PVC Leitung ist UL/CSA-zertifiziert (CM), Flammwidrig nach IEC 60332-1-2, PUR Variante ist halogenfrei nach IEC 60754, Ölbeständig nach IEC 60811-2-1, Schleppkettenfähige CAT.6A Leitung qualifiziert für 10GBit/s, Erfüllt die Anforderungen nach CAT.6A, ISO/IEC 11801 und EN 50173, min. 2,5 Millionen Wechselbiegezyklen in der Schleppkette,
Anmerkungen zur LIMMERT-KI

Das ETHERLINE FD P CAT.6A ist ein hochflexibles, industrietaugliches Datenkabel, das für Hochgeschwindigkeitsanwendungen in elektromagnetisch belasteten Bereichen entwickelt wurde. Mit einer Leiterkonfiguration aus feindrähtig verzinnten Kupferlitzen (AWG24/7) und einer hochwertigen Abschirmung bietet es eine zuverlässige Datenübertragung. Der PUR-Außenmantel sorgt für Abriebfestigkeit und Ölbeständigkeit, während das Kabel für den Einsatz in Energieführungsketten und an bewegten Maschinenteilen geeignet ist. Es erfüllt die Anforderungen der Kategorie 6A und ist für Übertragungsraten von bis zu 10 Gbit/s qualifiziert. Das Kabel ist nach UL/CSA zertifiziert und bietet eine hohe mechanische Flexibilität, ideal für industrielle Anwendungen. Die Temperaturbeständigkeit reicht von -30˚ C bis +80˚ C, was es vielseitig einsetzbar macht.

Produktinfos

Verwendung: Hochflexibles industrietaugliches Datenkabel
Leiter: Feindrähtig verzinnte Kupferlitze, AWG24/7 (ca. 0,22 mm²)
Aderisolation: Foam-Skin Polyolefin, nom. Ø ca. 1,3 mm
Verseilung: 4 geschirmte Paare um ein zentrales Kernelement
Schirm: Geflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 %
Außenmantel: PUR-Kunststoffmischung, Farbe: grün (ähnlich RAL 6018)
Außen-Ø: ca. 8,9 mm
Schleifenwiderstand: max. 175,2 Ω/km
Isolationswiderstand: min. 5 GΩxkm
Betriebskapazität: nom. 50 nF/km
Wellenwiderstand: nom. 100 Ω gemäß IEC 61156-6
Betriebsspitzenspannung: 125 V
Prüfspannung Ader/Ader: 750 V
Prüfspannung Ader/Schirm: 750 V
Temperaturbereich bewegt: -30˚ C bis +70˚ C
Temperaturbereich fest verlegt: -40˚ C bis +80˚ C
Mindestbiegeradius bewegt: 15 x Leitungs Ø
Mindestbiegeradius fest verlegt: 8 x Leitungs Ø
Biegezyklen: ca. 2.500.000 Biegezyklen
Ölbeständigkeit: gemäß IEC 60811-2-1
Halogenfreiheit: nach VDE 0472-815
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Geeignet zur Verlegung im Erdreich: Nein
    Leiterdurchmesser: 0,20mm mm
    Leiternennquerschnitt: 24 mm²
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
    Halogenfrei nach EN IEC 60754-2: Nein
    Weitere Details
    Raucharm nach EN IEC 61034-2: Nein
    UV-beständig: Nein
    Ader-Isolation: Polyolefine
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC 60332-1-2
    Bewehrung: Nein
    Funktionserhalt: nein
    Verseilelement: Paare
    Mantel-Farbe: grün
    Kategorie: 6A (IEC)
    Schirm über Verseilelement: Folie
    Schirm über Verseilung: Geflecht
    Mantel-Material: Polyurethan (PUR)
    Leiter-Klasse: Kl.5 = feindrähtig
    Zul. Kabelaußentemperatur, in Bewegung: -5|60
    Zul. Kabelaußentemperatur, fest verlegt: -40|80
    Anzahl der Verseilelemente: 4
    Schutzmantel: nein
    AWG-Querschnitt: 24
    Ader-Zahl: 8
    Isolationserhalt nach IEC 60331: Nein
    Verseilung: sonstige
    Außendurchmesser ca.: 8,9mm
    Raucharm nach EN 61034-2: Nein
    NVP-Wert: 0,67
    Ölbeständig nach IEC 60811-404: Nein
