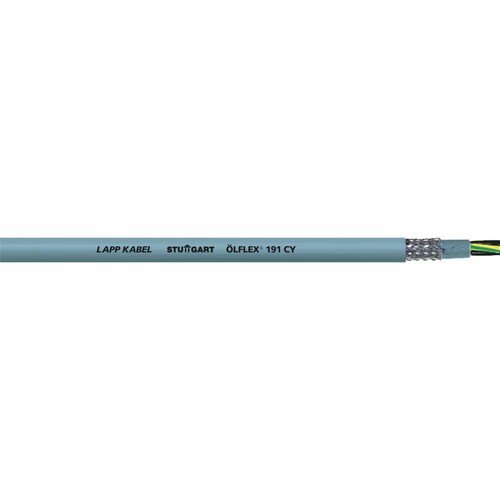

3023130 ÖLFLEX 191 CY 5G6 geschirmt Steuerleitung UL approbiert

22556765
5135898
100 lfm
4044774575919
4044773141733
FR
85444995
3023130
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit), Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielfältige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, PVC- Innenmantel, grau, Kupfergeflecht, verzinnt, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5, Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand (max. 250 ¿/km bei 30 MHz),
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX 191 CY 5 G 6 von Lapp ist eine hochqualitative, geschirmte Steuerleitung, die sich ideal für den Einsatz in der Anlagen- und Maschinenbauindustrie eignet. Mit einer Prüfspannung von 4000 V bietet diese Leitung hohe elektrische Sicherheit und Zuverlässigkeit. Sie ist für feste Installationen unter mittleren mechanischen Belastungen sowie für Anwendungen mit gelegentlichem Biegen geeignet. Die Leitung besteht aus feindrähtigen, blanken Kupferdrähten mit PVC-Isolierung und einem hoch ölbeständigen PVC-Mantel. Der Außendurchmesser beträgt 17,3 mm, und die Leitung hat einen Kupferindex von 413,7 kg/km. Sie ist hauptsächlich für den Einsatz in trockenen, feuchten und nassen Innenräumen konzipiert, jedoch nicht für den Außeneinsatz geeignet.

Produktinfos

Prüfspannung: 4000 V
Anzahl der Adern: 5
Querschnitt pro Ader: 6 mm²
Außendurchmesser: 17,3 mm
Kupferindex: 413,7 kg/km
Gewicht: 737 kg/km
Isolierung: PVC
Mantelmaterial: PVC, hoch ölbeständig
Farbe des Mantels: grau (ähnlich RAL 7001)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 6
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: Geflecht
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 5
Tragorgan: ohne
Außendurchmesser ca.: 17,3
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
