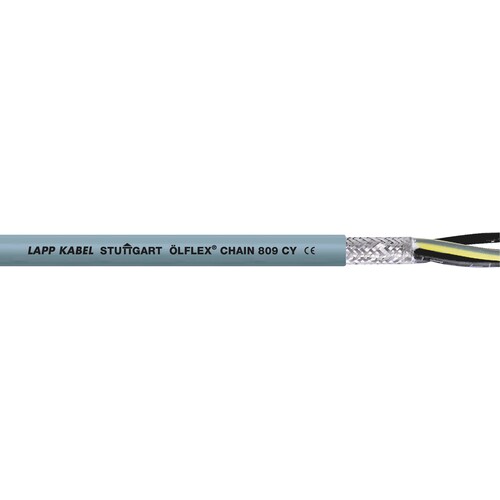

1026776 ÖLFLEX CHAIN 809 CY 3G1,5 PVC-Schleppkettenleitung geschirmt

22531957
4115717
100 lfm
4044776031598
4044775065860
IT
85444995
1026776
beantwortete(n) Fragen weitere Varianten
In Energieführungsketten oder ortsveränderlichen Maschinenteilen, In EMV kritischen Umgebungen, Verwendung in Mess-, Steuer- und Regelungsstromkreisen, Maschinen-, Geräte- und Schaltschrank-Verdrahtung, Fließ- und Montagebänder, Fertigungsstraßen, Gutes Preis-/Leistungsverhältnis, Schlank und leicht, ohne Innenmantel, Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Zertifiziert für die USA und Kanada für exportorientierte Maschinen-, Geräte- und Apparatebauer, Feindrähtige, blanke Kupferlitze, Aderisolation: PVC, Adern in Lagen verseilt, Vliesbewicklung, Kupfergeflecht, verzinnt, Mantel: PVC, grau (ähnlich RAL 7001), Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten, cUL AWM II A/B FT1, UL AWM Style 20886, UL File No. E63634, Adhäsionsarme Oberfläche, Flammwidrigkeit: UL/CSA: VW-1, FT1 IEC/EN: 60332-1-2, Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind, EMV konform,
Anmerkungen zur LIMMERT-KI

Die ÖLFLEX[®] CHAIN 809 CY ist eine hochflexible PVC Anschluss- und Steuerleitung, die speziell für den Einsatz in Energieführungsketten und ortsveränderlichen Maschinenteilen konzipiert wurde. Mit einer Nennspannung von 300/500 V nach IEC und 1000 V nach UL/CSA bietet sie eine zuverlässige Leistung in trockenen, feuchten und nassen Umgebungen. Die Leitung ist beständig gegen die Einwirkungen von Säuren, Laugen und bestimmten Ölen und eignet sich für Anwendungen mit mittlerer mechanischer Beanspruchung. Sie erfüllt hohe Anforderungen an die Flammwidrigkeit und ist in einem Temperaturbereich von -40 °C bis +70 °C für fest verlegte Anwendungen einsetzbar. Das graue PVC-Mantelmaterial sorgt für zusätzliche Haltbarkeit und Schutz. Diese Leitung ist ideal für den Einsatz in Mess-, Steuer- und Regelungsstromkreisen sowie in Maschinen- und Schaltschrankverdrahtungen.

Produktinfos

Verwendung: Hochflexible PVC Anschluss- und Steuerleitungen
Anwendungsbereiche: Energieführungsketten, ortsveränderliche Maschinenteile
Nennspannung IEC U0/U: 300/500 V
Nennspannung UL/CSA: 1000 V
Prüfspannung Ader/Ader: 4000 V AC
Prüfspannung Ader/Schirm: 2000 V AC
Mindestbiegeradius flex. Einsatz (horizontal, freitragend): 10 x Leitungsdurchmesser
Mindestbiegeradius flex. Einsatz (horizontal, gleitend): 12 x Leitungsdurchmesser
Mindestbiegeradius fest verlegt: 4 x Leitungsdurchmesser
Temperaturbereich flex. Einsatz (VDE): 0 °C bis +70 °C
Temperaturbereich fest verlegt (VDE): -40 °C bis +70 °C
Flammwidrigkeit: IEC 60332-1-2, UL VW-1, CSA FT1
Außenmantel: PVC, grau (ähnlich RAL 7001)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Form: rund
    Leiternennquerschnitt: 1.5
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Ziffern
    Flammwidrig: nach IEC/EN 60332-1-2
    Nennspannung U: 500
    Verseilelement: nein
    Mantel-Farbe: grau
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: Geflecht
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.5 = feindrähtig
    Schutzleiter: Ja
    Zul. Kabelaußentemperatur, in Bewegung: 0|70
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Torsionsschutz: Nein
    Nennspannung U0: 300
    Ader-Zahl: 3
    Tragorgan: ohne
    Außendurchmesser ca.: 7,5
    Raucharm nach EN 61034-2: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach EN IEC 60811-404: Nein
    Kältebeständig nach EN 60811-504+505+506: Ja
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
    Leiternennquerschnitt (AWG): 16
