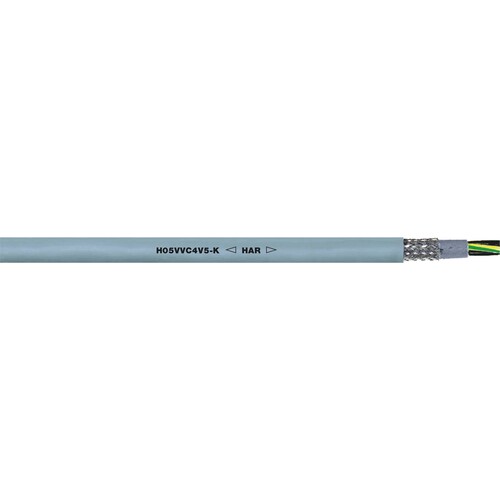

0035733 ÖLFLEX 140 CY H05VVC4V5-K 7G1,5 Steuerleitung harmonisiert geschirmt

22521800
5135734
100 lfm
4044774549125
4044773019933
BG
85444995
0035733
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, Werkzeugmaschinen, Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit), Hohe Akzeptanz in Europa durch Harmonisierung, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, PVC- Innenmantel, grau, Kupfergeflecht, verzinnt, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, EN 50525-2-51, Flammwidrig nach IEC 60332-1-2, Ölbeständig nach EN 50363-4-1: TM5, Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand (max. 250 ¿/km bei 30 MHz),
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX 140 CY H05VVC4V5-K Steuerleitung ist ein hochflexibles, harmonisiertes PVC-Kabel, das speziell für den Einsatz in der Automatisierungstechnik entwickelt wurde. Mit 7 Adern und einem Querschnitt von 1,5 mm² bietet es eine Nennspannung von 300/500 V und ist für gelegentliche Flexungen sowie feste Verlegungen geeignet. Die Außendurchmesser variieren zwischen 14,1 und 17,4 mm, und das Kabel ist mit einem hohen Grad an Abschirmung ausgestattet, um elektromagnetische Störungen zu minimieren. Zudem ist es flammwidrig nach IEC 60332-1-2 und ölbeständig gemäß EN 50363-4-1: TM5. Dieses Kabel eignet sich ideal für Anwendungen in der Maschinenbau-, Heizungs- und Klimatechnik sowie in EMV-kritischen Umgebungen.

Produktinfos

Anzahl der Adern: 7
Querschnitt pro Ader: 1,5 mm²
Nennspannung: 300/500 V
Betriebstemperatur: -5°C bis +70°C (gelegentliche Flexung), -40°C bis +70°C (feste Verlegung)
Biegeradius: 20 x Außendurchmesser (gelegentliche Flexung), 6 x Außendurchmesser (feste Verlegung)
Außendurchmesser: 14,1 - 17,4 mm
Kupferindex: 218 kg/km
Gewicht: 356,7 kg/km
Flammwidrigkeit: IEC 60332-1-2
Ölbeständigkeit: EN 50363-4-1: TM5
Schutzart: EMV-konform
Isolierung: PVC
Mantelmaterial: PVC (öleresistent, grau)
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 1.5
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: Geflecht
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 7
Tragorgan: ohne
Außendurchmesser ca.: 15,8
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
